Rola 3-metrowej kuli integrującej w LISUN LPCE-2 (LMS-9000) Przyrząd do pomiaru oświetlenia

Wprowadzenie

W miarę jak technologia oświetlenia LED nadal szybko się rozwija, znacznie wzrosło zapotrzebowanie na precyzyjne testowanie wydajności produktów oświetleniowych, szczególnie w odniesieniu do kluczowych parametrów, takich jak strumień świetlny, parametry kolorymetryczne i skuteczność świetlna. LPCE-2 (LMS-9000) System szybkiego kompleksowego testowania fotometrycznego i elektrycznego LED CCD, opracowany przez LISUN, to najnowocześniejsza platforma testowa, która integruje wysoce precyzyjny spektroradiometr, sferę integrującą i miernik parametrów elektrycznych. System ten jest szeroko stosowany w badaniach, produkcji i kontroli jakości opraw oświetleniowych LED. Centralnym elementem jego możliwości jest 3-metrowa sfera integrująca, kluczowy komponent, który zwiększa zdolność systemu do wykonywania dokładnych pomiarów fotometrycznych. W tym artykule szczegółowo omówiono zasady techniczne, cechy funkcjonalne, scenariusze zastosowań i wpływ na branżę 3-metrowej sfery integrującej w LPCE-2 (LMS-9000), podkreślając jego rolę w rozwoju testów oświetlenia LED.

LPCE-2(LMS-9000)Zintegrowany system sferyczny o wysokiej precyzji spektroradiometru

Podstawowe zasady i rola 3-metrowej kuli integrującej

Kula integrująca to urządzenie sferyczne z wewnętrzną powierzchnią pokrytą wysoce odblaskowym, rozproszonym materiałem, zwykle używane do pomiaru strumienia świetlnego, charakterystyki widmowej i innych parametrów optycznych źródła światła. Zasada działania kuli integrującej opiera się na wielokrotnych rozproszonych odbiciach światła w jej wnętrzu, tworząc jednolite pole świetlne, które umożliwia dokładny pomiar całkowitego strumienia światła ze źródła, niezależnie od jego kierunkowości. Sygnały świetlne są zbierane przez sondy fotometryczne lub porty spektroradiometru zainstalowane na ścianie kuli i przesyłane do systemu testowego w celu analizy.

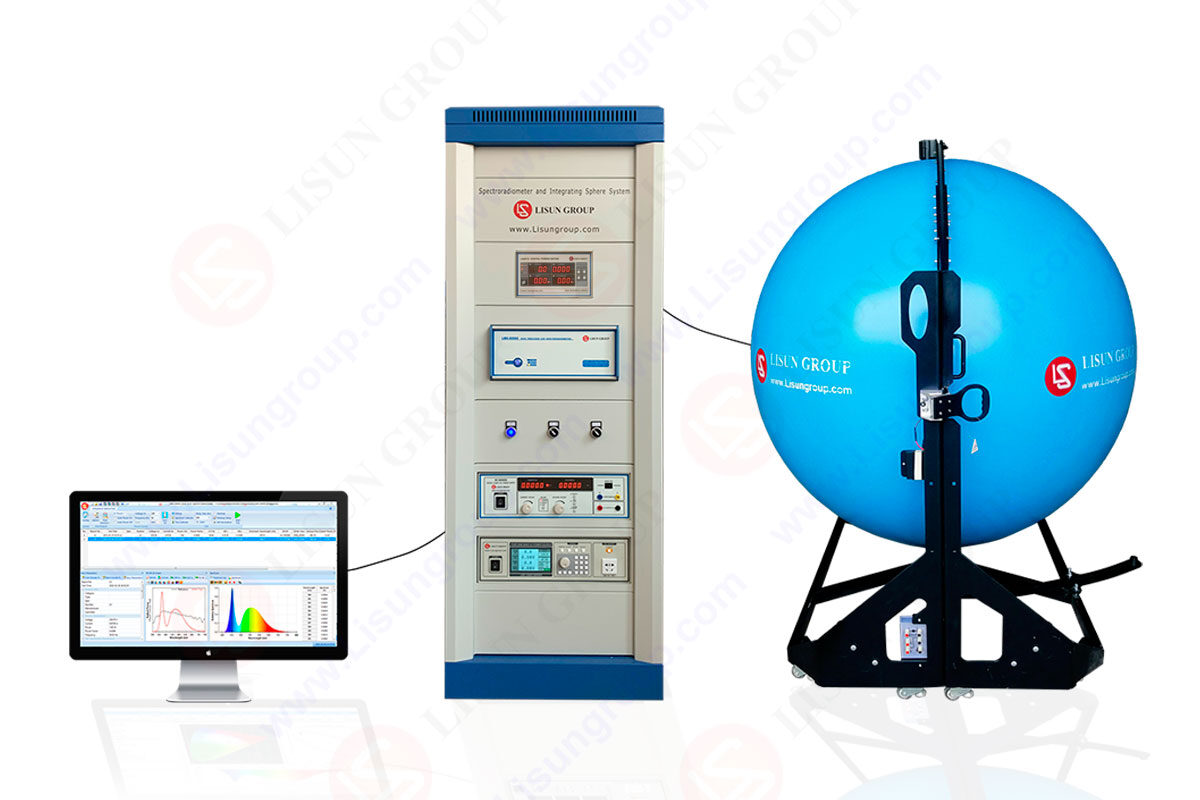

W LPCE-2 (LMS-9000), 3-metrowa kula integrująca (np. IS-3.0MT, o średnicy 3 metrów) to wysokowydajny komponent specjalnie zaprojektowany do testowania dużych źródeł światła lub opraw oświetleniowych. W porównaniu do mniejszych kul integrujących (np. 1.5 lub 2 metry), 3-metrowa kula integrująca może pomieścić większe oprawy LED, takie jak latarnie uliczne, reflektory i lampy typu high-bay, zapewniając jednocześnie doskonałą dokładność pomiaru i stabilność. Jej duży rozmiar i zaawansowana konstrukcja sprawiają, że jest to niezbędne narzędzie do oceny produktów oświetleniowych LED dużej mocy, zapewniające niezawodne wyniki w testach opartych na 3-metrowej kuli integrującej.

Cechy techniczne kuli integrującej o długości 3 metrów LPCE-2 (LMS-9000) System

Sfera integrująca o średnicy 3 metrów w LPCE-2 System (LMS-9000) został zaprojektowany z wykorzystaniem zaawansowanych technik projektowych i produkcyjnych, oferując następujące cechy techniczne, które zwiększają jego wydajność w testach oświetlenia LED:

• Projektowanie na dużą skalę
3-metrowa kula integrująca o średnicy 3 metrów została zaprojektowana tak, aby pomieścić duże oprawy LED, takie jak latarnie uliczne, oświetlenie typu high-bay i duże panele świetlne, które są powszechne w zastosowaniach oświetleniowych o dużej mocy. Zwiększona objętość wewnętrzna zmniejsza efekt bliskości między źródłem światła a ścianami kuli, minimalizując błędy pomiaru spowodowane ograniczeniami przestrzennymi. Dzięki temu 3-metrowa kula integrująca idealnie nadaje się do testowania opraw LED o dużej mocy, gdzie mniejsze kule mogą wprowadzać niedokładności z powodu ograniczonej przestrzeni.
• Powłoka o wysokim współczynniku odbicia
Wnętrze 3-metrowej kuli integrującej jest pokryte materiałem dyfuzyjnym o wysokim współczynniku odbicia, takim jak siarczan baru lub PTFE, co zapewnia współczynnik odbicia ponad 98%. Ten wysoki współczynnik odbicia zapewnia, że ​​światło ulega wielokrotnym odbiciom w kuli, tworząc jednolite pole świetlne, które minimalizuje pochłanianie światła i odchylenia pomiaru. Powłoka zwiększa dokładność pomiarów strumienia świetlnego, co jest kluczowym aspektem testowania 3-metrowej kuli integrującej w przypadku opraw oświetleniowych LED na dużą skalę.
• Kontrola stałej temperatury
Sfera całkująca o średnicy 3 metrów jest wyposażona w układ kontroli stałej temperatury (np. sfera całkująca o stałej temperaturze IS-3.0MT), obsługiwany przez wielokanałowy instrument do monitorowania temperatury (TMP-8) śledzący temperaturę wewnętrzną i zewnętrzną w czasie rzeczywistym. Stabilna kontrola temperatury jest niezbędna do testowania 3-metrowej kuli integrującej, ponieważ wahania temperatury mogą wpływać na charakterystykę widmową i pomiary strumienia świetlnego, szczególnie podczas rozszerzonych testów lub podczas oceny źródeł światła o dużej mocy. Konstrukcja o stałej temperaturze zapewnia spójne i niezawodne wyniki.
• Konstrukcja o niskim poziomie światła rozproszonego
LPCE-2 system integruje 3-metrową kulę integrującą z LMS-9000C spektroradiometr, który wykorzystuje kalibrację koła filtrów pasmowo-przepustowych i ulepszone techniki korekcji światła rozproszonego NIST. Technologie te redukują światło rozproszone do mniej niż 0.015% przy 600 nm i mniej niż 0.03% przy 435 nm. Niskie poziomy światła rozproszonego są krytyczne dla utrzymania dokładności pomiaru w testach kuli integrującej 3 metry, szczególnie podczas pomiaru źródeł o niskim strumieniu świetlnym lub źródeł o unikalnych rozkładach widmowych.
• Wielofunkcyjne porty testowe
3-metrowa kula integrująca ma wiele portów testowych, które można podłączyć do szybkich sond fotometrycznych, spektroradiometrów i interfejsów pomocniczych źródeł światła. Porty te umożliwiają jednoczesny pomiar strumienia świetlnego, parametrów kolorymetrycznych (np. współrzędnych chromatyczności, skorelowanej temperatury barwowej i wskaźnika oddawania barw) i parametrów migotania. Ta wielofunkcyjna konstrukcja pozycjonuje 3-metrową kulę integrującą jako główny komponent LPCE-2 kompleksowe możliwości testowania systemu.
• Zgodność z normami międzynarodowymi
Sfera integrująca o średnicy 3 metrów generuje wyniki testów zgodne z normami międzynarodowymi, takimi jak CIE-127, IES LM-79-19, LM-80oraz rozporządzenie UE ErP (UE) 2019/2020. Dzięki temu dane uzyskane z testów przy użyciu 3-metrowej kuli integrującej są uznawane na całym świecie, co pomaga producentom w spełnianiu wymogów certyfikacyjnych obowiązujących na rynkach międzynarodowych.

Konkretna rola 3-metrowa kula integrująca LPCE-2 (LMS-9000) System

Sfera integrująca o średnicy 3 metrów pełni kilka ważnych funkcji w LPCE-2 (LMS-9000) umożliwiający precyzyjne i wiarygodne pomiary szeregu parametrów oświetlenia LED:

• Pomiar strumienia świetlnego
Strumień świetlny, kluczowy parametr oceny mocy świetlnej opraw LED, jest dokładnie mierzony przy użyciu 3-metrowej kuli integrującej. Jej duży rozmiar i powłoka o wysokim współczynniku odbicia pozwalają jej na przechwytywanie całkowitego strumienia świetlnego ze źródła światła, niezależnie od jego kierunkowości. System rejestruje dane strumienia świetlnego za pomocą sond fotometrycznych lub portów spektroradiometru na ścianie kuli, przy czym LMS-9000C Kalibracja długości fali spektroradiometru zapewnia dokładność pomiaru na poziomie ±0.5%. Sfera całkująca o średnicy 3 metrów jest szczególnie skuteczna przy testowaniu opraw oświetleniowych dużej mocy, w przypadku których mniejsze sfery mogą mieć problemy z uzyskaniem dokładnych wyników.
• Testowanie parametrów kolorymetrycznych
W połączeniu z LMS-9000C Spectroradiometer, 3-metrowa kula integrująca umożliwia precyzyjny pomiar parametrów kolorymetrycznych, w tym współrzędnych chromatyczności, skorelowanej temperatury barwowej (CCT), wskaźnika oddawania barw (CRI) i rozkładu mocy widmowej (SPD). Jednorodne pole świetlne tworzone przez kulę eliminuje wpływ kierunkowości źródła światła, co czyni ją idealną do testowania dużych opraw LED o złożonych rozkładach światła podczas testowania 3-metrowej kuli integrującej.
• Pomiar skuteczności świetlnej i parametrów elektrycznych
LPCE-2 system integruje 3-metrową kulę całkującą z cyfrowym miernikiem parametrów elektrycznych (np. WT5000) do jednoczesnego pomiaru strumienia świetlnego i parametrów elektrycznych, takich jak napięcie, prąd i współczynnik mocy. Umożliwia to obliczenie skuteczności świetlnej (lm/W), kluczowego parametru oceny efektywności energetycznej opraw oświetleniowych LED. Duży rozmiar 3-metrowej kuli integrującej umożliwia dokładne testowanie opraw oświetleniowych dużej mocy, zapewniając wiarygodne dane dotyczące skuteczności świetlnej.
• Wsparcie testowania migotania
Podczas gdy testowanie migotania opiera się głównie na LSRF-3 system testowania źródła światła, czasu narastania i migotania, 3-metrowa kula integrująca zapewnia stabilne środowisko pola świetlnego, które poprawia pomiary migotania. Jednolity rozkład światła w kuli ułatwia dokładne uchwycenie wahań strumienia świetlnego, wspierając pomiar wskaźnika migotania krótkoterminowego (Pst) i miary widoczności stroboskopowej (SVM) w testach 3-metrowej kuli integrującej.
• Testowanie utrzymania strumienia świetlnego
Dla IES LM-80 testowanie, 3-metrowa kula integrująca jest używana do oceny utrzymania strumienia świetlnego opraw LED przez dłuższy czas. Jej stała kontrola temperatury i konstrukcja o niskim poziomie światła rozproszonego zapewniają stabilne i niezawodne wyniki podczas długoterminowych testów starzenia, umożliwiając dokładny pomiar wskaźników utrzymania strumienia świetlnego i przewidywania żywotności.

Scenariusze zastosowań 3-metrowej kuli integrującej

Sfera integrująca o średnicy 3 metrów w LPCE-2 System (LMS-9000) jest wykorzystywany w szerokim zakresie zastosowań w testowaniu oświetlenia LED, w tym:

• Produkcja opraw oświetleniowych LED na dużą skalę
Na liniach produkcyjnych 3-metrowa kula integrująca jest używana do testowania strumienia świetlnego i parametrów kolorymetrycznych opraw LED dużej mocy, takich jak oświetlenie uliczne, reflektory i lampy typu high-bay. Jej duży rozmiar umożliwia testowanie całej oprawy, eliminując potrzebę demontażu i ponownego montażu. Zapewnia to zgodność z normami, takimi jak Energy Star V2.1 i rozporządzeniem UE ErP (UE) 2019/2020, zwiększając jakość produktu i gotowość rynkową.
• Projekty inżynierii oświetlenia
W dużych projektach oświetleniowych, takich jak oświetlenie stadionów lub lotnisk, 3-metrowa kula integrująca weryfikuje parametry optyczne opraw oświetleniowych, aby zapewnić zgodność ze specyfikacjami projektowymi i normami bezpieczeństwa. Jej zdolność do dokładnego testowania dużych opraw oświetleniowych sprawia, że ​​jest ona nieocenionym narzędziem do walidacji projektu.
• Badania i rozwój
Instytucje badawcze wykorzystują 3-metrową kulę integrującą do badania wydajności optycznej nowych źródeł światła LED, analizując wpływ różnych materiałów, konstrukcji sterowników lub konfiguracji optycznych na strumień świetlny i skuteczność. Wysoka precyzja i wielofunkcyjność kuli sprawiają, że jest to idealne narzędzie do testowania 3-metrowej kuli integrującej klasy laboratoryjnej.
• Testowanie certyfikacyjne stron trzecich
Niezależne agencje testujące wykorzystują 3-metrową sferę integrującą w LPCE-2 (LMS-9500C (konfiguracja o stopniu naukowym) do przeprowadzenia IES LM-79-19 oraz LM-80 testy certyfikacyjne. Uzyskane raporty spełniają międzynarodowe standardy, ułatwiając dostęp do rynku dla produktów LED w regionach takich jak Ameryka Północna i Europa.

• Specjalistyczne testy źródeł światła
3-metrowa kula integrująca jest również używana do testowania niestandardowych lub złożonych źródeł światła, takich jak oświetlenie ogrodnicze lub oświetlenie sceniczne. Jej duży rozmiar i jednorodne pole świetlne zapewniają kompleksowe i dokładne wyniki w testach 3-metrowej kuli integrującej dla tych specjalistycznych zastosowań.

Wpływ 3-metrowa kula integrująca w branży testowania oświetlenia LED

Sfera całkująca o średnicy 3 metrów wywarła znaczący wpływ na branżę testowania oświetlenia LED, oferując szereg kluczowych korzyści:

• Zwiększona precyzja i wydajność testowania
Duży rozmiar i powłoka o wysokiej refleksyjności 3-metrowej kuli integrującej poprawiają dokładność strumienia świetlnego i pomiarów kolorymetrycznych, redukując błędy związane z ograniczeniami przestrzennymi w mniejszych kulach. Stała kontrola temperatury i konstrukcja o niskim rozproszeniu światła dodatkowo zwiększają stabilność wyników, usprawniając procesy testowania i skracając czasy cykli.
• Promocja standaryzacji przemysłu
Dzięki dostarczaniu wyników testów zgodnych z normami takimi jak CIE-127, IES LM-79-19, LM-80i rozporządzeniem UE ErP (UE) 2019/2020, 3-metrowa kula integrująca wspiera standaryzację i globalizację testów oświetlenia LED. Jest to krytyczne dla producentów, którzy chcą spełnić różne wymogi regulacyjne i zwiększyć konkurencyjność swoich produktów.
• Wsparcie dla testowania opraw oświetleniowych dużej mocy
Ponieważ oprawy LED o dużej mocy stają się coraz bardziej powszechne, 3-metrowa kula integrująca rozwiązuje ograniczenia mniejszych kul, zapewniając niezawodne rozwiązanie do testowania produktów oświetleniowych na dużą skalę. Ta możliwość jest niezbędna do zapewnienia jakości i wydajności opraw o dużej mocy.
• Ułatwianie innowacji technologicznych
Dokładne dane generowane przez 3-metrową kulę integrującą zapewniają naukową podstawę do rozwoju projektowania opraw LED, w tym innowacji w systemach optycznych, technologiach sterowników i materiałach. Wspiera to rozwój rozwiązań oświetleniowych LED nowej generacji.

Wniosek

Sfera integrująca o średnicy 3 metrów w LISUN LPCE-2 (LMS-9000) to niezbędny element do testowania oświetlenia LED, wykorzystujący swoją konstrukcję na dużą skalę, powłokę o wysokim współczynniku odbicia, stałą kontrolę temperatury i technologię niskiego światła rozproszonego, aby zapewnić wyjątkową wydajność. Umożliwia precyzyjny pomiar strumienia świetlnego, parametrów kolorymetrycznych, skuteczności świetlnej i obsługuje testowanie migotania i utrzymania strumienia świetlnego, spełniając zróżnicowane potrzeby badań, produkcji i certyfikacji. Poprzez zwiększenie dokładności testowania, promowanie standaryzacji branżowej i wspieranie testowania opraw oświetleniowych o dużej mocy, 3-metrowa kula integrująca zapewnia solidne wsparcie techniczne dla branży oświetlenia LED. W miarę rozwoju technologii oświetleniowej 3-metrowa kula integrująca będzie odgrywać coraz ważniejszą rolę w rozwiązywaniu złożonych wyzwań testowych, poprawianiu jakości produktu i zwiększaniu wrażeń użytkownika na globalnym rynku oświetlenia LED.
