Czym jest sfera integrująca i jak działa

Wprowadzenie do całkowania sfery
An integrująca sfera, zwany także kulą Ulbrichta, jest elementem optycznym składającym się z wydrążonej cylindrycznej wnęki z rozproszoną białą powłoką odbijającą światło po wewnętrznej stronie oraz małych otworów na porty wejściowe i wyjściowe. Jego istotnym atrybutem jest równomierne rozproszenie lub rozproszenie oddziaływania. Zintegrowany system kuli może wygodnie mierzyć strumień świetlny i moc promieniowania, a następnie służy do testowania różnych produktów oświetleniowych.

1. Integracja pomiaru odbicia kuli
Kula integrująca współczynnik odbicia jest jednym z fundamentów integrująca sfera, a poniżej znajduje się opis metody jej pomiaru:
Próbka jest trzymana w porcie 0 stopni i napromieniowana wiązką padającą w celu określenia współczynnika odbicia przez port 180 stopni. Kula integruje przestrzennie całkowite promieniowanie odbite i mierzy je za pomocą przesłoniętego detektora. Odbite promieniowanie zwierciadlane można usunąć za pomocą uchwytu na próbki, który wykorzystuje normalne padanie, aby odbić wszelkie nadchodzące promieniowanie zwierciadlane.
Współczynnik odbicia „zwierciadlany plus rozproszony” można zmierzyć przy użyciu uchwytu na próbki o nachyleniu 8°. Mierząc oba i biorąc ich stosunek, można obliczyć współczynnik odbicia próbki względem znanego standardu. Aby uniknąć błędów spowodowanych współczynnikiem odbicia próbki, próbka i wzorzec powinny mieć identyczny współczynnik odbicia. Do usunięcia tego potencjalnego źródła niedokładności pomiaru można zastosować system dwuwiązkowy. Detektor montowany jest na porcie 90 stopni.

2. Integracja pomiaru transmitancji kuli!
Światło padające na próbkę, która przez nią przechodzi, nazywa się transmitancją. Prawie całe nie zaabsorbowane światło zostanie przepuszczone, jeśli próbka ma niewielkie rozproszenie (jak w przypadku czystego, rozcieńczonego roztworu). Oprócz pomiaru reflektancji, innym ważnym czynnikiem, który należy wziąć pod uwagę przy użyciu sfery całkującej, jest pomiar transmitancji. Poniżej przedstawiono metodę pomiaru:
Transmitancję można ocenić, zbierając przepuszczane promieniowanie z próbki trzymanej w porcie 0 stopni z 4-portem integrująca sfera. Po napromieniowaniu próbka jest porównywana z bezpośrednim pomiarem źródła wykonanym poza sferą. Detektor jest chroniony przed niezintegrowaną transmisją przegrodą, a nierozproszony komponent jest usuwany przez pułapkę świetlną zamontowaną na porcie 180 stopni. Można zmierzyć całkowite zintegrowane rozproszenie, fluorescencję, rozproszenie zbiorcze, rozproszenie do przodu i wsteczne oraz całkowite zintegrowane rozproszenie. Detektor montowany jest na porcie 90 stopni.

Integracja projektu kuli
Podczas projektowania należy wziąć pod uwagę kilka podstawowych cech integrująca sfera pomimo napiętego harmonogramu
• Średnica niezbędna do otwarcia fortu jest najpierw brana pod uwagę podczas projektowania rzeczywistego integracja sfer.
• Pokrycie kuli lub wybrany materiał może znacząco wpłynąć na jasność wytwarzaną przez daną konstrukcję kuli.
• integrująca sfera jest zaprojektowany z zakresem długości fal 380nm ~ 800nm.
• System zawiera pomocnicze urządzenie lampowe, a oprogramowanie zawiera funkcję samoabsorpcji,
• Ma fotometryczną liniowość: ±0.5%.

Teoria sfery całkującej
Teoria integrująca sfera opiera się na równaniu całkowym rozwiązanym dla pięciu różnych szczególnych przypadków. Rozważane są dwie metody.
• W podejściu substytucyjnym próbka i wzorzec są umieszczane w otworze próbki jeden po drugim i obliczany jest stosunek odczytów fotokomórek.
• W technice porównawczej zarówno próbka, jak i wzorzec są zawsze obecne w odpowiednich otworach.

Zastosowania sfery całkującej
Bardzo precyzyjne pomiary promieniowania źródłowego, często w zakresie optycznym, są stosowane w większości zastosowań LISUN integrująca sfera.
Test oświetlenia LED z integrującą kulą

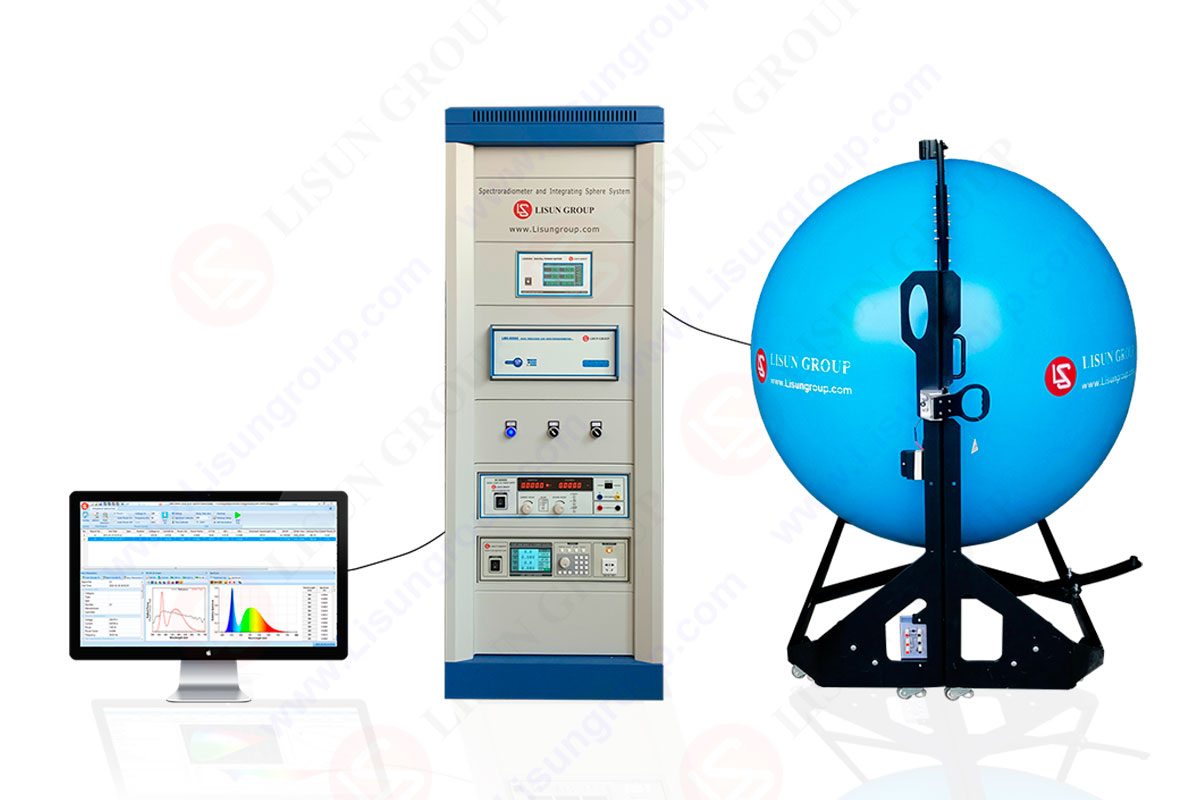

Integracja Kuli LPCE-2(LMS-9000) służy do identyfikacji wydajności poszczególnych diod LED i lamp LED. Strumień świetlny i moc promieniowania można wiarygodnie zmierzyć za pomocą miernika integrujący system kul, które można wykorzystać do testowania szerokiej gamy produktów oświetleniowych. Analizatory widma o wysokiej rozdzielczości są przydatne do pomiaru widm transmisji i odbicia, ale tak zwany „integrator” może mierzyć moc promieniowania i strumień świetlny źródeł światła.

Jak przetestować sensory obrazowania i kamery mobilne ze sferą integracyjną?
Kamerę mobilną można przetestować za pomocą integrująca sfera okazyjnie. W tej sytuacji poszukuje się równomiernego napromieniowania. Aby uzyskać najlepsze wyniki, kamera powinna być umieszczona bezpośrednio przed integrująca sfera. Używając tej kamery, dwie najważniejsze metryki do pomiaru to irradiancja osiowa i pozaosiowa.

Pomiar mocy lasera ze sferą całkującą
Istnieje wiele zastosowań integracja sfer w testach i pomiarach optycznych. The LPCE-2(LMS-9000) integrująca sfera system przez LISUN, który jest wyposażony w fotodetektor, jest w stanie zapewnić pomiary mocy laserów bez względu na jego ustawienie. Gdy jest oświetlony wewnętrznie, an integrująca sfera stworzy pole o jednolitej jasności, które może być wykorzystane do płaskich pól oraz kalibracji kamer i detektorów matrycowych.

Według integrująca sfera Teoria, po początkowym odbiciu od ściany kuli, padające światło generuje równomierny rozkład promieniowania na całej wewnętrznej powierzchni kuli. Dzieje się to po pierwszym odbiciu. W praktyce tak nie jest, ponieważ znaczna liczba integracja sfer okazały się do pewnego stopnia wrażliwe na wyrównanie. Innymi słowy, na rozkład promieniowania w wielu różnych sferach może mieć wpływ precyzyjne ustawienie wiązki światła, która jest skierowana na sferę.

Wykorzystanie sfery integrującej do pomiaru całkowitego strumienia świetlnego
Pomiar całkowitego strumienia świetlnego wytwarzanego przez lampy i żarówki jest jednym z zastosowań, w których integrująca sfera przydaje się. Jeśli chodzi o jego zastosowania, średnica an integrująca sfera może mieć zaledwie kilka centymetrów lub nawet kilka metrów. Rozmiar źródła światła jest często używany jako podstawa do określenia odpowiedniego rozmiaru dla integrująca sfera. Ze względu na zwiększoną powierzchnię, większe kule często zapewniają wyższy stopień jednorodności. Ta sfera całkująca jest urządzeniem, które w połączeniu ze spektrometrem może wytwarzać kluczowe charakterystyki spektralne, takie jak chromatyczność, dominująca długość fali i widmowy rozkład mocy.

Wnioski
W skrócie, LPCE-2(LMS-9000) integrująca sfera system przez LISUN jest jednym z najlepszych isfer integrujących dostępny online. Zapewnia wysoką precyzję pomiarów i jest najlepszym wyborem do stosowania w eksperymentach na wyższym poziomie, aby uzyskać najdokładniejsze wyniki.
