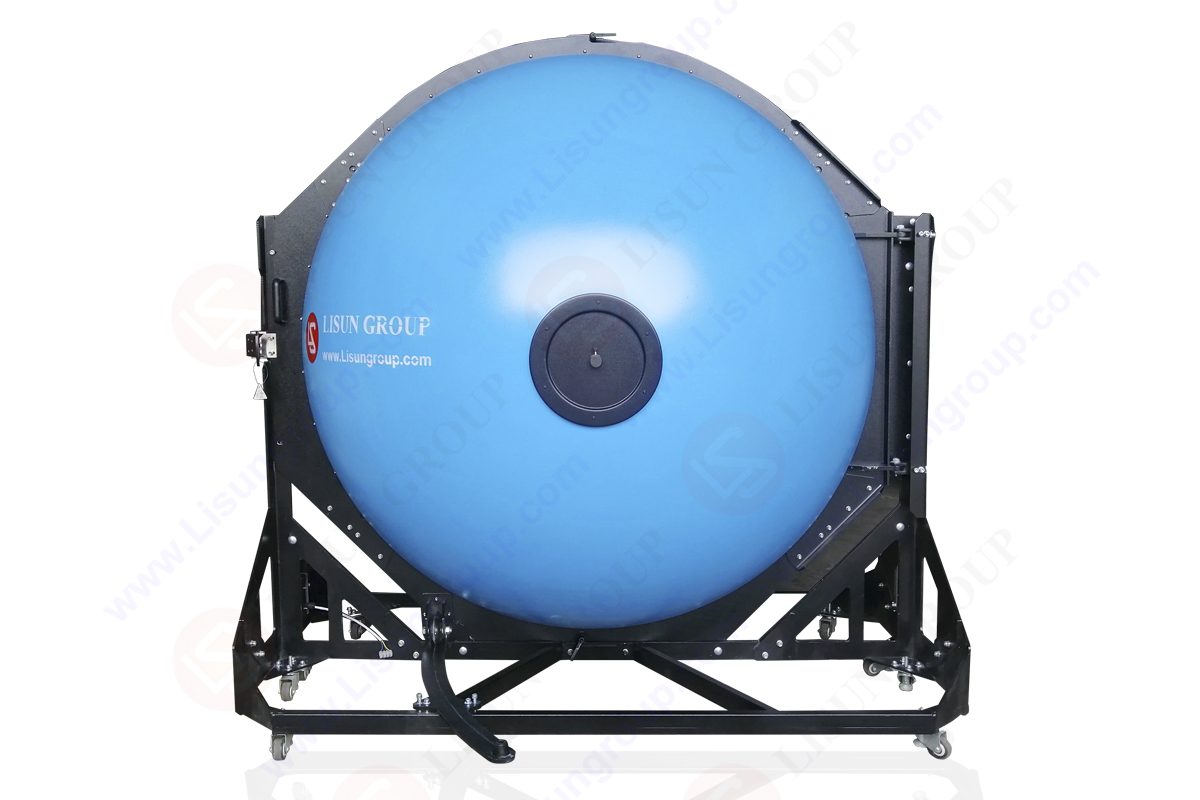

An integrująca sfera ułatwia pomiar próbek. Integracja pomiarów kuli można pobrać dla różnych próbek. W tym artykule wyjaśnimy sferę całkowania oraz procesy dokonywania pomiarów za pomocą LISUNSfera integrująca.
Sfera Ulbrichta to inna nazwa sfery całkującej. Kula Ulbrichta nawiązuje do Richarda Ulbrichta. Jest niemieckim inżynierem. Zrobił pomiary fotometryczne, aby znaleźć idealne podejście do oświetlenia.
Stało się to podczas przygotowywania instalacji elektrycznej i oświetlenia stacji kolejowej. Wykazał, że ilość światła mierzona na przeciwległej ścianie kuli od źródła światła jest proporcjonalna do całkowitej ilości przepływu światła. Swoją nazwę zawdzięcza kulistemu kształtowi. Systemy oświetlenia sferycznego, które wykorzystują kule do pomiaru źródeł światła, takich jak lampy i oprawy oświetleniowe.
Próbki rozpraszające lub załamujące światło są zazwyczaj testowane za pomocą kulistego systemu oświetleniowego, np. soczewek optycznych. Metoda testowa określa transmisję soczewek, które kondensują światło po przejściu przez soczewkę. Kiedy standardowy detektor wykryje światło, uderza ono w światłoczułą powierzchnię detektora.
Na tym kończy się korekta linii bazowej (100 procentowe wyrównanie). Po naświetleniu próbki światło wychodzi z powierzchni światłoczułej detektora. Uniemożliwia to dokładny pomiar. Próbka rozproszona nie jest mierzona. Wszystkie światła pomiarowe skierowane są na światłoczułą powierzchnię detektora.
Integracja pomiarów kuli dla światłowodu pobiera się zastępując przedni kołnierz czujnika adapterem światłowodowym. Dzieje się tak, że integrująca sfera z łatwością mierzy włókna. Pierwsza plamka odbicia po przeciwnej stronie źródła nie jest silnie skoncentrowana, ponieważ typowa moc wyjściowa światłowodu powoli się rozchodzi.
Powoduje to skolimowane lub rozbieżne konfiguracje wiązki. Wiązka rozbieżna mająca zwiększoną NA włókna wymaga konfiguracji w przypadku światłowodu soczewkowego. Konfiguracja jest również zalecana w przypadku korzystania z kolimatora światłowodowego.
Połączenia LISUN integrująca sfera może mierzyć transmitancję z próbki przechowywanej w porcie wejściowym. Próbka jest napromieniowana. Wyniki są porównywane z bezpośrednim pomiarem źródłowym, który wyklucza próbkę. Przegroda chroni czujkę przed transmisją niezintegrowaną.
Jeśli próbka znajduje się zbyt blisko portu wejściowego, może to mieć wpływ na pomiar. Usuń próbkę z portu wejściowego, jeśli interesuje Cię tylko transmisja wąskokątna integracja pomiarów kuli.
Korekcja linii podstawowej jest wykonywana bez próbki obecnej w aperturze integrująca sfera. Standardową próbkę (np. białą tablicę wypełnioną siarczanem baru) umieszcza się w otworze po stronie odbijającej sfery całkującej. Regularne pomiary transmitancji uwzględniają zarówno składniki rozproszone, jak i liniowe, które przeszły przez próbkę.
W razie zamówieenia projektu integracja pomiarów kuli w próbce zawiesiny pomiar transmitancji może również mierzyć zamglenie (zmętnienie). Linia bazowa jest korygowana przy użyciu standardowej próbki po stronie odbicia. Próbka jest następnie umieszczana w otworze z otwartą stroną odbijającą lub instalowana jest pułapka świetlna (rurka do pochłaniania światła o składowej liniowej, aby zapobiec jego przedostawaniu się do detektora).
Z tych wartości pomiarowych można obliczyć mętność. Zmierz z zainstalowaną pułapką świetlną lub otwartą stroną odbijającą, aby uzyskać dokładniejszy pomiar. Następnie oblicz poprawkę, korzystając z wartości pomiaru zmętnienia „0”.
Stan napromieniowania światła pomiarowego na próbce może być inny. Może to spowodować niewielką różnicę między wynikami spektrofotometru i mgły.
Po wykonaniu korekty linii bazowej za pomocą wzorca (np. białej tablicy wypełnionej siarczanem baru) umieszczonej w pozycji (pozycja odbicia) naświetlanej światłem pomiarowym po wejściu przez aperturę i przejściu przez wnętrze sfery całkującej i wzorca próbka jest zastępowana w tym samym miejscu co próbka do zmierzenia i wykonywane są całkujące pomiary kuli dla współczynnika odbicia.
Pomiar reflektancji z a LISUN integrująca sfera jest znany jako pomiar reflektancji względnej. Dzieje się tak, ponieważ mierzy współczynnik odbicia w stosunku do standardowej próbki. Powoduje to zmiany w reflektancji próbki wzorcowej (na przykład zmiany w czasie) wpływając na wartość pomiaru próbki. Współczynnik odbicia zmienia się również po zmianie próbki wzorcowej.
Rozproszony współczynnik odbicia i całkowity współczynnik odbicia to dwa rodzaje współczynnika odbicia integracja pomiarów kuli. Podczas pomiaru odbicia rozproszonego na próbkę naświetlane jest normalne (0°) światło pomiarowe. Składowa dyfuzyjnego współczynnika odbicia dyfunduje wewnątrz sfery całkującej, podczas gdy składnik odbicia zwierciadlanego wychodzi na zewnątrz sfery całkującej przez otwór, przez który wpadało światło pomiarowe.
Powoduje to, że składnik rozproszonego odbicia jest jedynym, który jest mierzony.
Światło pomiarowe jest napromieniowane pod kątem 8° od normalnej próbki podczas pomiaru całkowitego odbicia. Składowa dyfuzyjnego współczynnika odbicia jest rozpraszana wewnątrz sfery integrującej w taki sam sposób, jak w pomiarze dyfuzyjnego współczynnika odbicia, a zwierciadlana część odbicia rozpraszana jest wewnątrz sfery integrującej, gdy uderza w wewnętrzną ściankę sfery integrującej. Powoduje to, że całkowity współczynnik odbicia obejmuje zarówno odbicie zwierciadlane, jak i rozproszone.
Natężenie światła mierzone za pomocą a LISUN integrująca sfera wynosi od 1/100 do 1/1000 wartości zmierzonej bezpośrednio przez detektor. W rezultacie szum wzrasta, gdy pomiary są wykonywane w takich samych warunkach, jak wtedy, gdy światło jest odbierane bezpośrednio przez detektor. Zwiększ jasność, aby zredukować hałas. Pomóc może poszerzenie szczeliny spektrofotometru.
Wewnętrzna ścianka kuli całkującej spektrofotometr ma zwykle średnicę 60 mm. Niektóre kulki całkujące mają wewnętrzną średnicę ścianki 150 mm. Mają one niższy współczynnik apertury i lepsze właściwości dyfuzyjne, dzięki czemu mają lepiej całkujące pomiary sfery.
Intensywność światła padającego na detektor maleje w miarę rozszerzania się sfery całkującej, co powoduje wzrost szumu. Stosunek apertury to powierzchnia otworu w stosunku do całkowitej powierzchni integrująca sfera, w tym wewnętrzny otwór w ścianie.
