11 Sep, 2022 Odwiedzin 932 Autor: Saeed, Hamza

Co musisz wiedzieć o LISUNtester poziomu IK

Na całym świecie obudowy i szafy sterownicze są wykorzystywane w różnych konfiguracjach i muszą spełniać najsurowsze normy bezpieczeństwa. Istotną rolę odgrywają w tym badania kategorii ochrony, które koncentrują się na tym, ile wody i innych czynników środowiskowych może dostać się do obudowy. Jednym z takich testów, które są często wykonywane w urządzeniach, są testy IK. LISUN produkuje i dostarcza Testerzy poziomu IK. Możesz ich użyć do przetestowania swoich produktów przed wprowadzeniem ich na rynek.

Co to jest ocena IK?
Definicja oceny IK to IKXX, gdzie „XX” to liczba od 00 do 10, oznaczająca poziom ochrony oferowany przez obudowy (w tym oprawy) przed zewnętrznymi uderzeniami mechanicznymi. Różnorodny Oceny IK sprawdź, jak dobrze obudowa może wytrzymać uderzenia o energii uderzenia na poziomie dżula (J). Dla każdego poziomu oceny IK norma EN/IEC 62262 określa używany młot udarowy, liczbę i rozkład trafień testowych, sposób ustawienia obudowy do testowania, niezbędne warunki powietrza i inne.
Większość producentów opraw jest proszona o zrobienie Testy poziomu IK (Ochrona przed uderzeniami). IEC62262 Tester ochrony przed uderzeniami | IK07 do IK10 Młot wahadłowy jest Instrument testowy IK że LISUN może dostarczyć.

Połączenia Ocena IK, który początkowo był powiązany z testem szczelności IP, przekształcił się w odrębną ocenę w celu oceny odporności produktu na uderzenia w 1995 roku. Od czasu do czasu do oceny stopnia ochrony (IP) dodawano trzecią liczbę, zanim oceny IK były powszechnie stosowane, na przykład , IP66 (9). To niestandardowe zastosowanie było jednym z kluczowych powodów, które doprowadziły do ​​powstania standardu. Wszelkie normy sprzeczne z tym musiały zostać wycofane do 1997 roku. Norma ta weszła w życie w 1995 roku.

Co musisz wiedzieć o LISUNtester poziomu IK

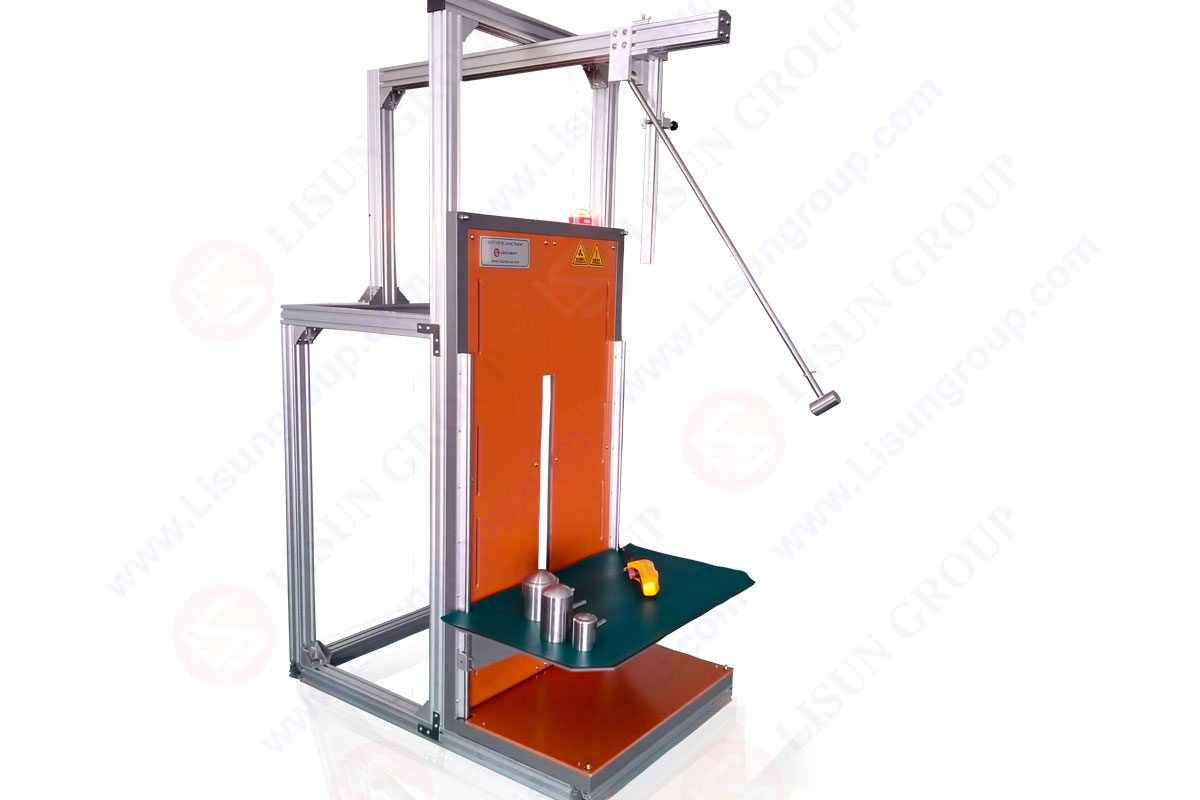

Tester poziomu IK IK07-10

An Ocena IK pokazuje, jak należy montować obudowy do badań, a także warunki atmosferyczne, ile uderzeń należy wykonać (w oparciu o wielkość obudowy), a także rozkład uderzeń, a także wielkość, kształt, wymiary, a nawet materiał różne rodzaje młotów (przedmiotów) zaprojektowanych do wytwarzania niezbędnych poziomów energii. Następnie jest to wyrażane w dżulach. Teraz ma połączenie z europejską normą EN 62-262.

Oceny IK i zakres zapewnianej przez nie ochrony
IK00 – Brak ochrony.
IK01 – Ochrona przed uderzeniami o energii 0.14 dżuli (co odpowiada uderzeniu masy o masie 0.25 kg upuszczonej z wysokości 56 mm)
IK02 – Ochrona przed uderzeniami o energii 0.2 dżuli (co odpowiada uderzeniu masy o masie 0.25 kg upuszczonej z wysokości 80 mm)
IK03 – Ochrona przed uderzeniami o energii 0.35 dżuli (co odpowiada uderzeniu masy o masie 0.2 kg upuszczonej z wysokości 140 mm)
IK04 – Ochrona przed uderzeniami o energii 0.5 dżuli (co odpowiada uderzeniu masy o masie 0.25 kg upuszczonej z wysokości 200 mm nad uderzaną powierzchnię)
IK05 – Ochrona przed uderzeniami o energii 0.7 dżuli (co odpowiada uderzeniu masy o masie 0.25 kg upuszczonej z wysokości 280 mm nad uderzaną powierzchnię)
IK06 – Ochrona przed uderzeniami o energii 1 dżuli (co odpowiada uderzeniu masy o masie 0.25 kg upuszczonej z wysokości 400 mm nad uderzaną powierzchnię)
IK07 – Ochrona przed uderzeniami o energii 2 dżuli (co odpowiada uderzeniu masy o masie 0.5 kg upuszczonej z wysokości 400 mm nad uderzaną powierzchnię)
IK08 – Ochrona przed uderzeniami o energii 5 dżuli (co odpowiada uderzeniu masy o masie 1.7 kg upuszczonej z wysokości 300 mm nad uderzaną powierzchnię)
IK09 – Ochrona przed uderzeniami 10 dżuli (co odpowiada uderzeniu masy o masie 5 kg upuszczonej z wysokości 200 mm nad uderzaną powierzchnię)
IK10 – Ochrona przed uderzeniami o energii 20 dżuli (co odpowiada uderzeniu masy o masie 5 kg upuszczonej z wysokości 400 mm nad uderzaną powierzchnię)

Jaka jest zasada działania testu IK?
Wybór produktu może zależeć od Ocena IK. Zamiast oceniać żywotność mechaniczną, ocenia zdolność produktu do wytrzymania agresji środowiskowych. Dzięki temu jest niezbędnym składnikiem każdego produktu przeznaczonego do dóbr konsumpcyjnych. Specjalistyczny test z użyciem testera udarności „wahadło Charpy'ego” służy do oceny odporności na uderzenia IK. Narzędzie to ocenia odporność produktu na trzy kolejne identyczne trafienia.

Na energię uderzenia mierzoną w dżulach wpływają dwa czynniki. Są to odstęp między badaną próbką a młotkiem oraz masa młotka. Produktowi nadawany jest kod IK na podstawie poziomu rezystancji ocenionego podczas testu. Poziom energii, jaki produkt może wchłonąć, jest określony przez ten kod i waha się od IK0 do IK10.

Dlaczego testowanie poziomu IK jest ważne w produktach?
Testy na obudowach produktów są najczęściej wymagane w celu ustalenia trwałości produktu. Zrozumienie, w jaki sposób produkt faktycznie będzie miał zastosowanie, ma kluczowe znaczenie dla rozwoju produktu. Sytuacje, w których produkt jest używany, mogą być nieoczekiwane i trudno z góry przewidzieć ich siłę i wpływ na produkt bez jego przetestowania. Testy udarności pomagają określić rzeczywistą odporność produktu na uderzenia zgodnie z systemem oceny obudowy produktu. Ta klasa pomaga produktowi lepiej sprzedawać się, ponieważ daje jasne wskazanie, jak długo będzie trwał, a co za tym idzie, czy nadaje się do określonych zastosowań.

Międzynarodowy system oceny zwany Ocena IK opisuje, jak dobrze produkt lub jego powłoka są chronione przed wpływami zewnętrznymi, w szczególności wstrząsami. Klasa IK00 zaczyna się od tego stopnia, wskazując, że produktowi brakuje szczególnej ochrony przed światem zewnętrznym. Te zewnętrzne wstrząsy mogą przybierać formę uderzeń lub wstrząsów, które mogą wystąpić w sposób niezamierzony podczas używania produktu, aktów wandalizmu, a nawet celowych wstrząsów. Dlatego w rzeczywistości produkt o wyższej Ocena IK jest bardziej odporny na akty wandalizmu niż produkt o niższej wartości.

Produkty z oceną IK mają kluczowe znaczenie, zwłaszcza jeśli znajdują się w miejscach publicznych, ruchliwych obszarach handlowych lub miejscach narażonych na uszkodzenia. Zdolność produktu do działania może zostać naruszona lub całkowicie utracona, jeśli zostanie uszkodzony. Uszkodzenia skutkują wyższymi kosztami konserwacji lub wymiany, a także prawdopodobną koniecznością ograniczenia dostępu do niektórych odcinków. Uszkodzony produkt może potencjalnie stanowić zagrożenie, szczególnie w miejscach publicznych, gdzie mogą znajdować się resztki gruzu lub niewystarczające oświetlenie lub informacje. Aby określić, czy potrzebujesz oprawy o wysokim, czy niskim wskaźniku IK, należy przeanalizować niebezpieczeństwo uderzenia. W tym celu możesz użyć LISUN Tester poziomu IK.

Gdzie można stosować produkty przetestowane na poziomie IK?
Produkty o wysokiej Oceny IK są wykorzystywane w warunkach, w których mogą być narażone na silne uderzenia lub uszkodzenia. Na tej liście znajdują się takie miejsca, jak fabryki, ruchliwe ulice, miejsca publiczne, więzienia i szkoły.

Jak wykonywane są testy poziomu IK?
Zgodnie z normą testową IEC 62 262 testy ochrony przed uderzeniami (klasyfikacja kategorii ochrony przed zewnętrznymi naprężeniami mechanicznymi) są przeprowadzane dla pustych obudów zgodnie z normą IEC 62 208. Należy przestrzegać wynikających z nich wymagań testowych.

Procedura instalacji
Obudowa musi być odpowiednio zabezpieczona podczas testu, tak jak byłaby w normalnym użytkowaniu. Oznacza to, że obudowa nie może być oceniana w pozycji wolnowiszącej, na przykład dlatego, że nie jest bezpiecznie przymocowana i ponieważ nie jest to sposób, w jaki byłaby używana w życiu codziennym. Zgodnie ze specyfikacjami normy i zwykłym obszarem użytkowania, montaż na podłodze lub ścianie jest dopuszczalny.

Wykonanie testu
Każda powierzchnia, która byłaby odsłonięta podczas regularnego użytkowania, poddawana jest próbie udarności. W przypadku obudowy o długości mniejszej niż 1 m w badanym obszarze stosuje się trzy naprężenia; dla długości większej niż 1 m stosuje się łącznie pięć naprężeń. Ten sam punkt nie powinien być podkreślany więcej niż trzy razy. Jednak wszystkie trafienia muszą być równomiernie rozłożone na przedmiot. Innymi słowy, obszar musi mieć określoną symetrię, a nie być testowany bezkrytycznie.

Dostarczając obudowę niezbędną ilość energii (dżule). Poprzez „kontrolne zrzucanie” wcześniej określonych ciężarów na klatkę z określonych wysokości i kątów, wykonujemy te konwencjonalne testy w kontrolowanym środowisku. Wykorzystujemy mechanizm opisany w normie do dostarczania energii w celu przyłożenia odpowiedniej ilości energii uderzenia (dżuli) do powierzchni. W tym samym miejscu ciosy są wyprowadzane trzy razy bez odbijania się. Aby zagwarantować, że ocena IK jest dokładna dla całego produktu, a nie tylko dla twardszych części, test ten jest przeprowadzany wielokrotnie na każdej obudowie testowej w poszukiwaniu wad.

wideo

Kryteria utrzymania w obszarze testowym
Testowanie nie obejmuje zawiasów, zamków ani innych elementów obudowy. Po przeprowadzeniu testów należy nie tylko zachować stopień ochrony IP, ale również zagwarantować izolację, otwieranie i zamykanie drzwi oraz montaż i demontaż pokrywy. Podczas testowania (częściowo) skonstruowanych obudów, takich jak niskonapięciowe rozdzielnice i zespoły sterownicze zgodnie z normą IEC 61 439-1, należy nadal zagwarantować niezawodność sprzętu (takie jak zachowanie odstępu i odległości upływu).

W zależności od tego, które miejsca na obudowie zostaną poddane próbie udarności, wyniki testu ulegają zmianie. Przykładanie naprężeń w maksymalnie trzech pobliskich miejscach pozwoli na najbardziej intensywne testowanie najbardziej wrażliwych punktów obudowy. Jednak nie ma tego prawa, a mniej ważne miejsca odporne na uderzenia i wstrząsy można z powodzeniem przetestować. W zależności od sytuacji kod IK może być niższy lub większy. Producent może mieć wpływ na wyniki testów ochrony przed uderzeniami w ramach tych elastycznych ram.

Jak możesz poprawić ocenę IK swojego produktu za pomocą LISUN Tester IK
Poniższa lista przedstawia cztery podstawowe strategie podnoszenia oceny wpływu:
1. Materiał – Wybór materiału o doskonałej odporności na uderzenia
2. Grubość – zwiększ grubość materiału obudowy
3. Zaprojektuj formę obudowy tak, aby odbijać uderzenia lub rozpraszać energię tych uderzeń na większym obszarze.
4. Niski stopień ochrony IP — zastosowanie oceny niższej niż IP (lub NEMA) pozwala na większe wygięcie obudowy po uderzeniach, przy jednoczesnym pomyślnym przejściu testu.

Wyższy stopień ochrony IP lub wyższy koszt początkowy obudowy ze względu na lepsze surowce są zazwyczaj koniecznymi kompromisami w celu uzyskania wyższej oceny IK. Najważniejszym elementem przy poszukiwaniu obudów o wysokim współczynniku IK jest surowiec. Poliester wzmocniony włóknem szklanym, poliwęglan i stal nierdzewna to trzy najlepsze materiały obudowy.

Najdroższym materiałem jest stal nierdzewna, która zapewnia najlepszą odporność na uderzenia; poliester wzmocniony włóknem szklanym, choć niezwykle wytrzymały, nie nadaje się do recyklingu; a ostatnio poliwęglan dołączył do tej kategorii dzięki postępowi technologicznemu. Poliwęglan, materiał nadający się do recyklingu, odporny na promieniowanie UV, nie powoduje korozji.

Zazwyczaj grubsza ściana obudowy zwiększa jej wytrzymałość. Okrągłe konstrukcje umożliwiają odchylenie lub rozproszenie energii uderzenia na większy obszar, ponieważ narożniki są zazwyczaj słabymi miejscami. Ogólnie rzecz biorąc, obudowa sferyczna ma większe prawdopodobieństwo wytrzymania uderzeń niż równoważna obudowa z ostrymi krawędziami.

Najczęściej zadawane pytania
Jakie warunki należy zachować, aby przeprowadzić odpowiednie testy?
Warunki, które należy zachować w celu przeprowadzenia odpowiednich testów, obejmują zakres temperatur od 15°C do 35°C, 86 kPa do 106 kPa (860 mbar do 1060 mbar) oraz wysokość od 0 do 2000 m.

Czy masz jakieś pole manewru podczas korzystania z testera poziomu IK?
Testy ochrony przed uderzeniami wymagane przez IEC 62 262 pozwalają na pewną swobodę, dlatego kod IK nie zawsze jest w pełni istotny. W rzadkich przypadkach decyzja producenta może odgrywać rolę w dokładności testów laboratoryjnych i punktów, które są badane na obudowie. Testowanie w obszarach odpornych na uderzenia i wstrząsy daje jeden wynik, podczas gdy testowanie w bardziej wrażliwych miejscach daje zupełnie inny wynik.
