System odbiornika EMI do rozwiązywania problemu przewodzonych emisji

1. Co to jest test zakłóceń przewodzonych?
1.1 Wprowadzenie zakłóceń przewodzonych:
Zakłócenia elektromagnetyczne (EMI)-Sygnały interferencyjne generowane przez urządzenia elektroniczne są przesyłane przewodami lub publicznymi liniami energetycznymi, a wzajemne interferencje nazywane są zakłóceniami przewodzonymi. Przeprowadzane zakłócenia przyniosły zamieszanie wielu inżynierom elektronikom. Jak rozwiązać prowadzoną interferencję? Znajdź właściwą metodę, a przekonasz się, że zakłócenia przewodzone są w rzeczywistości bardzo łatwe do rozwiązania. Wystarczy zwiększyć ilość sekcji filtru EMC w obwodzie wejściowym zasilania i odpowiednio wyregulować filtr każdej sekcji. Parametry urządzenia mogą w zasadzie spełniać wymagania. Organizatorzy VII Seminarium Ochrony Obwodów i Kompatybilności Elektromagnetycznej podsumowali osiem środków zaradczych mających na celu rozwiązanie problemu radzenia sobie z zakłóceniami przewodzonymi.

EMI-9KB_System odbiorczy EMI, sprzęt do testowania EMI, widmo EMI

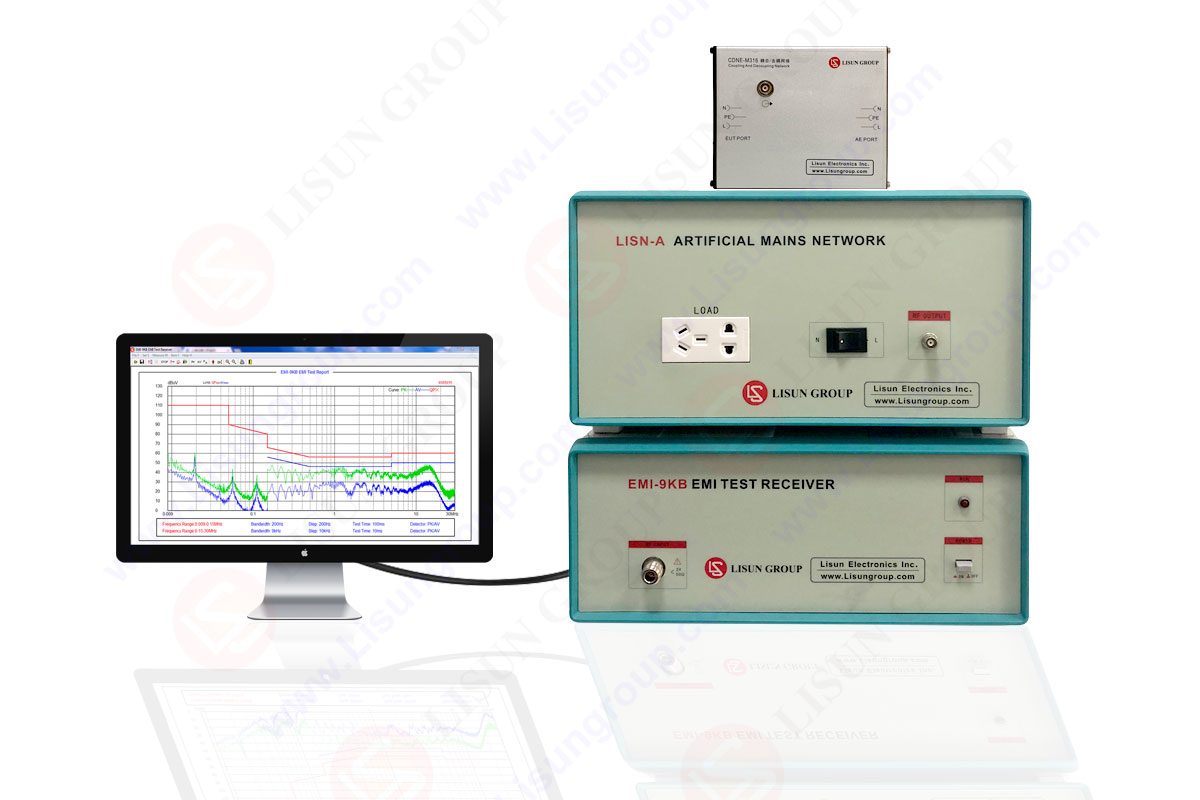

EMI-9KB_System odbiornika EMI

2. Co obejmuje system zakłóceń elektromagnetycznych EMI i jakie normy w pełni spełniają:
2.1 System zakłóceń elektromagnetycznych EMI obejmuje:
System do badania zakłóceń elektromagnetycznych obejmuje w pełni automatyczny odbiornik EMI, który jest głównym elementem badania EMI (zakłóceń elektromagnetycznych). EMI-9KB System zakłóceń elektromagnetycznych wykonany jest z całkowicie zamkniętej konstrukcji i mocnego materiału przewodzącego, aby zapewnić wysoki efekt ekranowania. Ponieważ system EMI wykorzystuje najnowszą technologię, problem zakłóceń elektromagnetycznych samego sprzętu został dobrze rozwiązany.

2.2 Normy, które spełniają systemy zakłóceń elektromagnetycznych EMI:
System testowy EMI EMI-9KB w pełni spełniaCISPR15:2018CISPR16-1GB17743, FCC, EN55015 i EN55022.

3. Jak rozwiązać problem przeciwzakłóceniowy przewodzenia EMI?
3.1 Zminimalizuj efektywny obszar każdej pętli

System odbiornika EMI do rozwiązywania problemu przewodzonych emisji

Prąd pętli powoduje zakłócenia prądu (rysunek 1)

Zakłócenia przewodzone dzieli się na zakłócenia w trybie różnicowym DI i zakłócenia w trybie wspólnym CI. Przyjrzyjmy się najpierw, jak występują zakłócenia przewodzone. Jak pokazano na rysunku 1, prądy pętli generują zaburzenia przewodzone. Jest w nim kilka prądów pętli. Możemy traktować każdą pętlę jako cewkę indukcyjną lub pierwotną i wtórną cewkę transformatora. Gdy prąd płynie w jednej pętli, indukowana siła elektromotoryczna zostanie wygenerowana w innej pętli. , powodując zakłócenia. Najskuteczniejszym sposobem zmniejszenia zakłóceń jest zminimalizowanie efektywnego obszaru każdej pętli.

3.2 Osłoń i zmniejsz obszar każdej pętli prądowej oraz obszar i długość przewodu pod napięciem

System odbiornika EMI do rozwiązywania problemu przewodzonych emisji

Sygnał interferencji w trybie różnicowym indukowany przez pole magnetyczne do pętli (rysunek 2)

Jak pokazano na rysunku 2, e1, e2, e3 i e4 są sygnałami interferencyjnymi trybu różnicowego indukowanymi przez pole magnetyczne do pętli; e5, e6, e7 i e8 to sygnały interferencyjne trybu wspólnego indukowane przez pole magnetyczne do pętli masy. Jeden koniec sygnału wspólnego to cała płytka drukowana, a drugi koniec to masa. Wspólny zacisk na płytce drukowanej nie może być uważany za uziemienie. Nie podłączać wspólnego zacisku do obudowy. O ile obudowa nie jest połączona z ziemią, w przeciwnym razie wspólny zacisk jest podłączony do obudowy, co zwiększy efektywną powierzchnię anteny promieniującej, a zakłócenia promieniowania wspólnego trybu będą poważniejsze. . Metodą redukcji zakłóceń wypromieniowanych, jednym jest ekranowanie, drugim jest zmniejszenie powierzchni każdej pętli prądowej (zakłócenia pola magnetycznego) oraz powierzchni i długości naładowanego przewodnika (zakłócenia pola elektrycznego).

3.3 Magnetycznie ekranuj transformator, aby zminimalizować efektywny obszar każdej pętli prądowej

System odbiornika EMI do rozwiązywania problemu przewodzonych emisji

Wyciek strumienia magnetycznego transformatora wytwarza indukcję elektromagnetyczną w obwodzie (rysunek 3)

Jak pokazano na rysunku 3, spośród wszystkich zakłóceń indukcyjnych elektromagnetycznych, zakłócenia generowane przez indukcyjność rozproszenia transformatora są najpoważniejsze. Jeżeli indukcyjność rozproszenia transformatora jest uważana za pierwotną cewki indukcyjnej transformatora, inne obwody można uznać za wtórne transformatora. Dlatego w obwodach wokół transformatora będą indukowane sygnały zakłócające. Metodą redukcji zakłóceń jest z jednej strony magnetyczne ekranowanie transformatora, az drugiej minimalizacja efektywnego obszaru każdej pętli prądowej.

3.4 Osłoń transformator folią miedzianą

System odbiornika EMI do rozwiązywania problemu przewodzonych emisji

Osłoń transformator folią miedzianą (rysunek 4)

Jak pokazano na rysunku 4, ekranowanie transformatora ma głównie na celu zmniejszenie zakłóceń indukcji elektromagnetycznej generowanych przez strumień magnetyczny indukcyjności upływu transformatora do otaczających obwodów, a także zakłócenia promieniowania elektromagnetycznego generowane zewnętrznie. W zasadzie materiały niemagnetyczne nie mogą bezpośrednio ekranować strumienia upływu, ale folia miedziana jest dobrym przewodnikiem. Prąd wirowy zostanie wygenerowany, gdy zmienny strumień magnetyczny upływu przechodzi przez folię miedzianą, a kierunek pola magnetycznego generowanego przez prąd wirowy w kierunku przeciwnym do strumienia upływu, część strumienia upływu może zostać przesunięta, więc folia miedziana może również odgrywać dobry efekt ekranowania strumienia magnetycznego.

3.5 Zastosuj transmisję dwuprzewodową i dopasowanie impedancji

System odbiornika EMI do rozwiązywania problemu przewodzonych emisji

Zmniejsz EMI w linii

Jak pokazano na rysunku 5, jeśli prądy dwóch sąsiednich przewodów są równe co do wielkości i przeciwne w kierunku, linie magnetyczne generowane przez nie mogą znosić się nawzajem. W przypadku obwodów z poważnymi zakłóceniami lub łatwo ulegających zakłóceniom, spróbuj użyć dwuprzewodowych sygnałów transmisyjnych, nie używaj wspólnego uziemienia do przesyłania sygnałów, im mniejszy wspólny prąd uziemiający, tym mniejsze zakłócenia. Gdy długość przewodu jest równa lub większa niż ćwierć długości fali, należy uwzględnić dopasowanie impedancji w linii transmisyjnej sygnału. Niezrównane linie transmisyjne będą generować fale stojące i powodować silne zakłócenia promieniowania w otaczających obwodach.

4. Do czego używane są opcjonalne przyrządy i raport kalibracji LISUN EMI-9KC / EMI-9KB / EMI-9KA?
4.1 Instrumenty opcyjne do współpracy z EMI-9KC, EMI-9KB i EMI-9KA Odbiorniki EMI:
• LISUN LSP-500VARC/LSP-1KVARC Źródło zasilania prądem przemiennym o czystej fali sinusoidalnej dla EUT
• LISUN SDR-2000B Magnetyczna szafka ochronna dla systemu odbiornika EMI
• LISUN VVLA-30M Antena z trzema pętlami do testowania promieniowania 9 k-30 MHz
• LISUN AB-CLP Zacisk pochłaniający aby przetestować aplikacje domowe i narzędzia silnikowe

4.2 Raport kalibracji dla przeprowadzonego systemu testowego EMI jest następujący, więcej szczegółów można znaleźć w raport z kalibracji Przeczytaj więcej o przezwajaniu silników

System odbiornika EMI do rozwiązywania problemu przewodzonych emisji

EMI-9KB skalibrować certyfikat

System odbiornika EMI do rozwiązywania problemu przewodzonych emisji

EMI-9KB skalibrować certyfikat

Podsumować:
• EMI-9KB to automatyczny system odbiornika EMI do badania przewodzenia promieniowania EMI (zakłóceń elektromagnetycznych) lub emisji przewodzonych.
• EMI-9KB Odbiornik EMI jest wytwarzany przez konstrukcję z pełnym zamknięciem i mocny materiał przewodzący prąd elektryczny, który ma wysoki efekt ekranowania. Ze względu na nową technologię System testowy EMI, to rozwiązało problem EMI instrumentu. Wyniki testu są zgodne z raportem z testu w formacie międzynarodowym.
