System testowania odbiornika EMI

System testowy odbiornika EMI serii EMI-9K (znany również jako system odbiornika testowego EMI, system testowy zakłóceń elektromagnetycznych lub system testowy EMI) jest przeznaczony do pomiaru zakłóceń przewodzonych (rozchodzących się przez linie energetyczne/sygnałowe) i zakłóceń promieniowanych (rozchodzących się w przestrzeni) generowanych przez produkty elektryczne i elektroniczne (EUT) podczas pracy. Zapewnia kompleksowe wsparcie techniczne w zakresie testowania zgodności produktów z wymogami kompatybilności elektromagnetycznej (EMC) oraz lokalizacji źródeł zakłóceń.

Seria EMI-9K wykorzystuje całkowicie zamkniętą konstrukcję, zapewniając doskonałe ekranowanie i zasadniczo rozwiązując problem zakłóceń własnych. Szeroko stosowana przez producentów, centra badawczo-rozwojowe i zewnętrzne organizacje testujące w takich dziedzinach jak oświetlenie LED, zasilacze impulsowe, elektronarzędzia, sprzęt AGD, sprzęt IT i inne branże, seria EMI-9K umożliwia szybką identyfikację nadmiernych zakłóceń elektromagnetycznych (takich jak szum zasilacza impulsowego i zakłócenia emitowane przez silniki) w testowanych produktach (EUT), pomagając im uzyskać certyfikat zgodności z EMC i zapobiegając problemom z zakłóceniami, które mogłyby zakłócać normalną pracę lub stwarzać zagrożenie dla bezpieczeństwa.

Normy ：

Dane techniczne:

Opcjonalne instrumenty do pracy z EMI-9KC, EMI-9KB oraz EMI-9KA Odbiorniki EMI:
• LISUN LSP-500VARC/LSP-1KVARC Źródło zasilania prądem przemiennym o czystej fali sinusoidalnej Programowalne źródło zasilania prądem przemiennym o czystej fali sinusoidalnej dla EUT
• LISUN SDR-2000B Magnetyczna szafka ochronna Komora ekranowana magnetycznie EMI do systemów testowych EMI
• LISUN VVLA-30M Antena z trzema pętlami Antena trójpętlowa do testowania emisji promieniowanych 9k~30MHz, zgodna z normami CISPR 15-2018, EN 55015 i GB 17743-2022

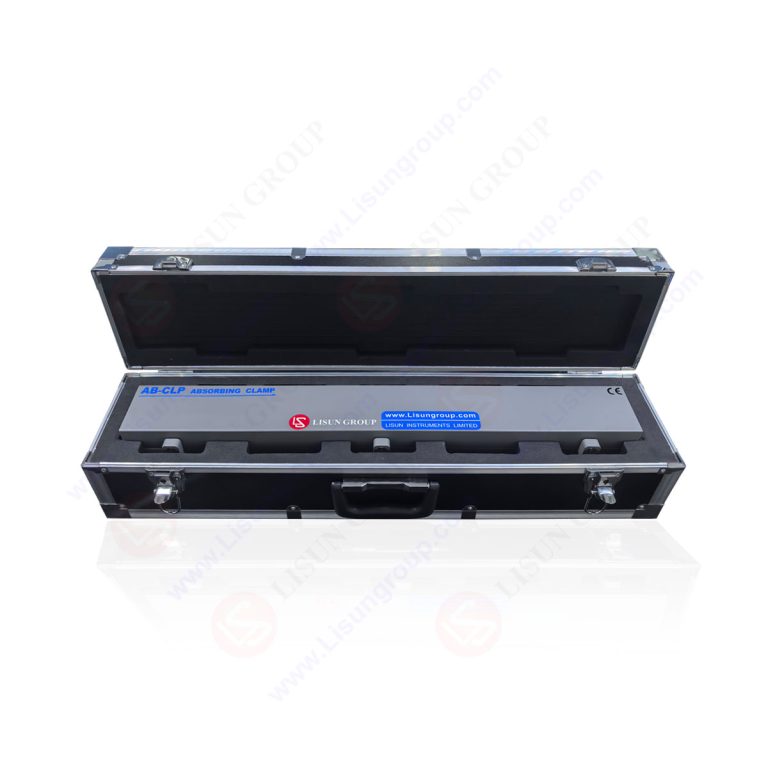

• LISUN AB-CLP Zacisk pochłaniający Zacisk absorbujący do testowania urządzeń gospodarstwa domowego i elektronarzędzi, zgodny z normami CISPR 16-1-3, GB/T 6113.103-2021, CISPR 14-1 i EN 55014-1
• LISUN VOL-CP Sonda prądowa RF Sonda prądowa RF do pomiaru napięcia zakłócającego interfejs, zgodna z normami CISPR 16-1-2, GB/T 6113.102-2018, CISPR 15-2018, EN 55015 i GB 17743-2022

Aplikacje:
1. Sprzęt informatyczny (sprzęt IT):
• Testowanie komputerów i urządzeń peryferyjnych: wykrywanie zakłóceń przewodzonych i promieniowanych z laptopów, komputerów stacjonarnych, drukarek i serwerów, weryfikując, czy sygnały zakłócające w paśmie częstotliwości 9 kHz–1 GHz są zgodne z ograniczeniami określonymi w normach GB 9254 i CISPR 22, aby zapobiec zakłóceniom sieci energetycznej lub otaczających urządzeń elektronicznych (takich jak monitory i routery) podczas pracy.
• Testowanie akcesoriów terminali mobilnych: W przypadku akcesoriów, takich jak ładowarki do telefonów komórkowych, bezprzewodowe power banki i stacje dokujące typu C, testy prowadzone służą do lokalizacji zakłóceń o wysokiej częstotliwości generowanych przez zasilacze impulsowe, natomiast testy promieniowania służą do identyfikacji zakłóceń promieniowanych z modułów ładowania bezprzewodowego, co zapewnia zgodność produktu z certyfikatami 3C i CE.

2. Sprzęt AGD i elektronarzędzia:
• Testowanie kompatybilności elektromagnetycznej urządzeń gospodarstwa domowego: Test ten mierzy zakłócenia przewodzone (przenoszone liniami energetycznymi) i promieniowane (wypromieniowywane w przestrzeń kosmiczną podczas pracy) pochodzące z urządzeń gospodarstwa domowego, takich jak lodówki, pralki, kuchenki mikrofalowe i klimatyzatory. Test ten jest zgodny z normami GB 4343.1 i CISPR 14-1, zapobiegając zakłócaniu pracy urządzeń takich jak telewizory i radia, a jednocześnie zapewniając, że nie są one narażone na zakłócenia z sieci energetycznej.
• Testowanie elektronarzędzi: Ten test koncentruje się na wykrywaniu zakłóceń impulsowych i promieniowania o wysokiej częstotliwości generowanych przez silniki w elektronarzędziach, takich jak wiertarki elektryczne, piły elektryczne i odkurzacze. System ten systematycznie lokalizuje źródła zakłóceń (takie jak iskry na szczotkach węglowych i zakłócenia w obwodzie napędowym), aby pomóc producentom zoptymalizować ich projekty w zakresie kompatybilności elektromagnetycznej.

3. Sprzęt oświetleniowy i oprawy oświetleniowe:
• Testowanie produktów oświetleniowych LED: Wykrywa zakłócenia radiowe pochodzące z lamp LED i sterowników LED. Sprawdza, czy zakłócenia emitowane w paśmie częstotliwości 30 MHz–1 GHz przekraczają normy określone w normach GB 17743 i CISPR 15, aby zapobiec zakłócaniu działania inteligentnych systemów domowych (takich jak inteligentne przełączniki i czujniki) przez lampy.
• Testowanie sprzętu oświetleniowego scenicznego: Testowanie sprzętu oświetleniowego dużej mocy, takiego jak ruchome reflektory i reflektory śledzące, pod kątem zmian zakłóceń przewodzonych podczas ściemniania, w celu zapewnienia zgodności z wymaganiami dotyczącymi kompatybilności elektromagnetycznej w różnych trybach pracy oraz zapobiegania zakłóceniom pracy sprzętu nagłaśniającego scenę, konsolet i innego sprzętu.

4. Testowanie i certyfikacja stron trzecich:
• Testowanie zgodności z normami: Zewnętrzne organizacje testujące, takie jak SGS, CQC i TÜV, korzystają z tego systemu, aby dostarczać firmom raporty z testów przeprowadzonych testów EMI i emisji promieniowania, oparte na międzynarodowych normach, takich jak EN 55022 i EN 55014-1. Pomaga to firmom uzyskać międzynarodowe certyfikaty, takie jak CE, FCC (USA) i VCCI (Japonia), umożliwiając im wejście na rynek globalny.
• Diagnostyka problemów z zakłóceniami: Ten system oferuje firmom usługi rozwiązywania problemów z zakłóceniami elektromagnetycznymi (EMI). Wykorzystując funkcję analizy widma, system lokalizuje źródła zakłóceń (takie jak szum o określonych częstotliwościach). W połączeniu z danymi z testów emisji przewodzonych i promieniowanych, system dostarcza rekomendacji optymalizacyjnych (takich jak dodawanie filtrów i optymalizacja uziemienia), pomagając firmom szybko rozwiązywać problemy z kompatybilnością elektromagnetyczną.

LISUN Odbiornik testowy EMI EMI-9KC/EMI-9KB/EMI-9KA – Często zadawane pytania posprzedażowe (FAQ)
LISUN Odbiornik testowy EMI EMI-9KB or EMI-9KA istnieją na rynku od ponad 10 lat, LISUN Zespół serwisowy inżynierów już podsumował większość pytań i odpowiedzi posprzedażowych w powyższym łączu. Przeczytaj uważnie, większość problemów możesz rozwiązać samodzielnie, jeśli masz jakieś pytania podczas korzystania z instrumentów. LISUN będziemy nadal aktualizować te strony, a więcej często zadawanych pytań można znaleźć w tym łączu do tematu.
