03 Dec, 2019 Odwiedzin 3917

Główne różnice między testami oświetlenia Standardowe wersje CISPR 15: 2018 i 2013

Istnieje wiele opinii klientów, że ich oprawy LED nie mogą przejść testu promieniowania EMI (30-300 MHz) certyfikatu CE w 2019 roku, ale jest to to samo, co w zeszłym roku. Dlaczego tak się stało? Głównym powodem jest aktualizacja nowego standardu testów EMI do CISPR15: 2018. Plik Test EMI jest najważniejszym i najtrudniejszym do przetestowania dla opraw LED. Ten artykuł inżynier LISUN zabierze nas do przestudiowania nowego standardu CISPR15: 2018 w porównaniu do CISPR15: 2013.

CDNE-M316 Sieć odsprzęgająca dla linii komunikacyjnych

EMI-9KB System odbiornika EMI (9k-300MHz)

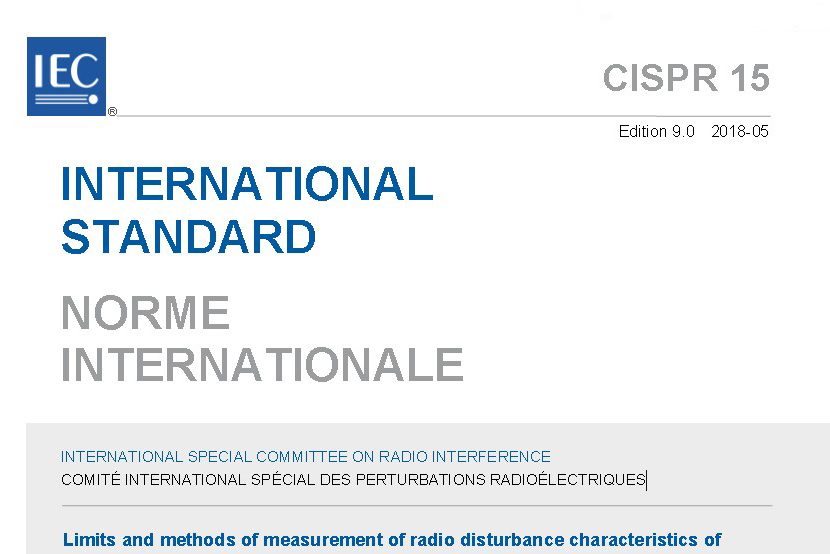

Najnowsza wersja międzynarodowego standardu dla sprzętu oświetleniowego CISPR 15: 2018 została wydana 16 lutego 2018 r. Kliknij poniżej, aby pobrać nowy standard:

W porównaniu ze starą wersją CISPR 15: 2013 + A1: 2015 główne zmiany są następujące:

1. Usunięto wymagania dotyczące testu tłumienia wtrącenia i oryginalny powiązany dodatek A;

2. Tabela 4, Tabela 5, Tabela 6 dodaje wymagania dotyczące tabeli limitów interferencji przewodzenia dla portów zasilania dla lamp ELV i kabli innych niż porty zasilania;

3. Wprowadzono następujące zmiany dla wartości zakłóceń przewodzenia interfejsów sieci przewodowej (sprawdź szczegóły w standardowej Tabeli 2 i Tabeli 3):

Główne różnice między standardem testu oświetlenia CISPR 15 2018 i 2013 wersja 1

Główne różnice między standardem testu oświetlenia CISPR 15 2018 i 2013 wersja 2

Odp .: Nazwa jest aktualizowana przez terminal sterujący do przewodowych interfejsów sieciowych;
B: Zwiększono limit testowania za pomocą sondy prądowej i wyraźnie stwierdzono, że dopóki prąd zakłócający lub napięcie zakłócające są spełnione, można uznać, że interferencja przewodząca efektywnego interfejsu sieciowego spełnia standardowe wymagania;

4. Następujące zmiany zostały wprowadzone do limitów zakłóceń przewodzenia lokalnych interfejsów przewodowych (sprawdź szczegóły w standardowej Tabeli 5 i Tabeli 6).

Główne różnice między standardem testu oświetlenia CISPR 15 2018 i 2013 wersja 3
Odp .: Nazwa jest aktualizowana przez terminal ładujący do lokalnych portów przewodowych;
B: Zwiększono limit testowania za pomocą sondy prądowej i jest wyraźnie stwierdzone, że dopóki prąd zakłócający lub napięcie zakłócające jest spełnione, można uznać, że interferencja przewodząca lokalnych portów przewodowych spełnia standardowe wymagania;

5. Podaj nową metodę badania zaburzeń pola promieniowanego: CDNE metoda, która zastępuje oryginalną metodę CDN;

6. Określa, czy należy zastosować metodę CDN do oceny pomiarów zaburzeń pola promieniowanego, wewnętrzna częstotliwość robocza produktu musi wynosić ≤ 30 MHz, a wielkość produktu powinna być kontrolowana w granicach 3 m * 1 m * 1 m (długość * szerokość * wysokość).

7. Limit (QP / quasi-peak) metody CDNE jest bardziej rygorystyczny;

8. Układ testowy metody CDNE:

Główne różnice między standardem testu oświetlenia CISPR 15 2018 i 2013 wersja 4
9. Oprócz metody CDNE pomiary zaburzeń pola promieniowanego zwiększają również następujące wymagania graniczne 300 MHz ~ 1 GHz (QP / quasi-szczyt, ciemnia półfalowa 3m)

Częstotliwość testowa (MHz)

Limit dB (uV / m)

30 do 230

40

230 do 1000

47

10. Układ zakłóceń pola promieniowanego przez przestrzeń, dodając CDNE do zasilania testowanego EUT:

Główne różnice między standardem testu oświetlenia CISPR 15 2018 i 2013 wersja 5
11. W przypadku anteny pętlowej do pomiarów zakłóceń pola wypromieniowanego dodano, że nowy produkt o wielkości> 1.6 m można badać zgodnie z metodą w CISPR16-1-4: Przetestuj w środowisku 3 m przy użyciu anteny pętlowej 60 cm w otwartym polu lub w ciemnym pomieszczeniu z półfalami. Ta metoda testowa może zastąpić test anteny pętlowej o wymiarach 3 mi 4 m;

Granice tej metody badawczej są następujące (QP / quasi-peak):

Częstotliwość testowa (MHz)

Limit dB (uV / m)

0.009 do 0.070

69

0.070 do 0.150

69 do 39

0.150 do 4.0

39 do 3

4.0 do 30.0

3

12. Otwór stożkowego panelu obudowy zmieniono w następujący sposób:

Główne różnice między standardem testu oświetlenia CISPR 15 2018 i 2013 wersja 6
13. W przypadku lampy samostatecznikowej wykorzystującej trzon bagnetowy GU10, obudowa stożkowa lub sama bagnetowa czapka muszą być podłączone do PE AMN podczas przeprowadzanych pomiarów zakłóceń, jak pokazano w następujący sposób:

Główne różnice między standardem testu oświetlenia CISPR 15 2018 i 2013 wersja 7
14. Skorygowano czas starzenia wymagany do testowania niektórych opraw i wyraźnie określono, że oprawy wykorzystują technologię LED / OLED, bez wymagań starzenia przed testowaniem.
