Pyłoszczelna komora testowa i jej zasada działania

Pyłoszczelna komora testowa definiuje się jako komorę, przez którą przechodzą gazy, aby umożliwić im osadzanie się cząstek stałych. To jest nazwa „”Komora do badania pyłu piaskowego''. Symuluje wpływ naturalnego piasku, kurzu i klimatu wiatru na produkty, co powinno być odpowiednie do testowania skuteczności uszczelniania powłoki produktów.

Komora posiada system cyrkulacji pionowej. Krąży kurz; Tunel aerodynamiczny wykorzystuje zaawansowaną płytę ze stali nierdzewnej, wlot i wylot wentylatora, dno kanału i stożkowe połączenie leja. Komora zawiera zamknięty pionowy układ nadmuchu pyłu typu „O”. Przepływ powietrza może płynąć płynnie.

Działanie pyłoszczelnej komory badawczej

Wentylator napędza komorę testową. Niewielka ilość pyłu jest nadmuchiwana na próbkę z określoną prędkością. Sprawdź zdolność próbki do penetracji cząstek pyłu pod działaniem zapylonej atmosfery. Te cząstki pyłu powinny być w stanie bronić się przed blokującym działaniem piasku. Ponadto powinny być w stanie przechowywać i obsługiwać.

Obiekty testowe

• Telefony komórkowe i produkty elektryczne
• Skuteczność uszczelniania podczas użytkowania, części motocykla, uszczelnień oraz przechowywania i transportu samochodu

Klasy testu pyłu

Cała elektronika zewnętrzna i samochodowa ma wymagania dotyczące testu pyłu; opracowali ocenę testową. Ten test na kurz jest podzielony na 7 siedem etapów.
Level 0: Brak ochrony przed kurzem
Level 1: Ochrona przed ciałami obcymi (średnica większa niż 50 mm)
Level 2: Ochrona przed ciałami obcymi (średnica większa niż 12.5 mm)
Level 3: Ochrona przed ciałami obcymi (średnica większa niż 2.5 mm)
Level 4: Ochrona przed ciałami obcymi (średnica większa niż 1.00 mm)
Level 5: Ilość wchodzącego pyłu nie powinna wpływać na działanie całego sprzętu
Level 6: Materiał całkowicie odporny na kurz

Producent pyłoszczelnej komory testowej

Istnieje wielu producentów komór do testów pyłowych. Wybór produktu od dobrego producenta staje się trudny. Po kompleksowym badaniu rynku, LISUN GROUP jest jednym z najlepszych producentów komór na kurz, aby znacznie ułatwić Ci zakup.

LISUN  jest dobrym producentem komór do testów pyłowych. Ich produkty są sprzedawane w ponad 150 krajach na całym świecie. Ich motto „Właściwy produkt, właściwa cena i właściwa obsługa” zdobywa serca klientów. Znani są z dostarczania produktów wysokiej jakości. Ich jakość produktu jest akceptowana przez wiele znanych firm, takich jak UL, SGS, NIST, NIM, UNDP, Philips, OSRAM i tak dalej.

Pyłoszczelna maszyna do testowania | Pyłoszczelna komora

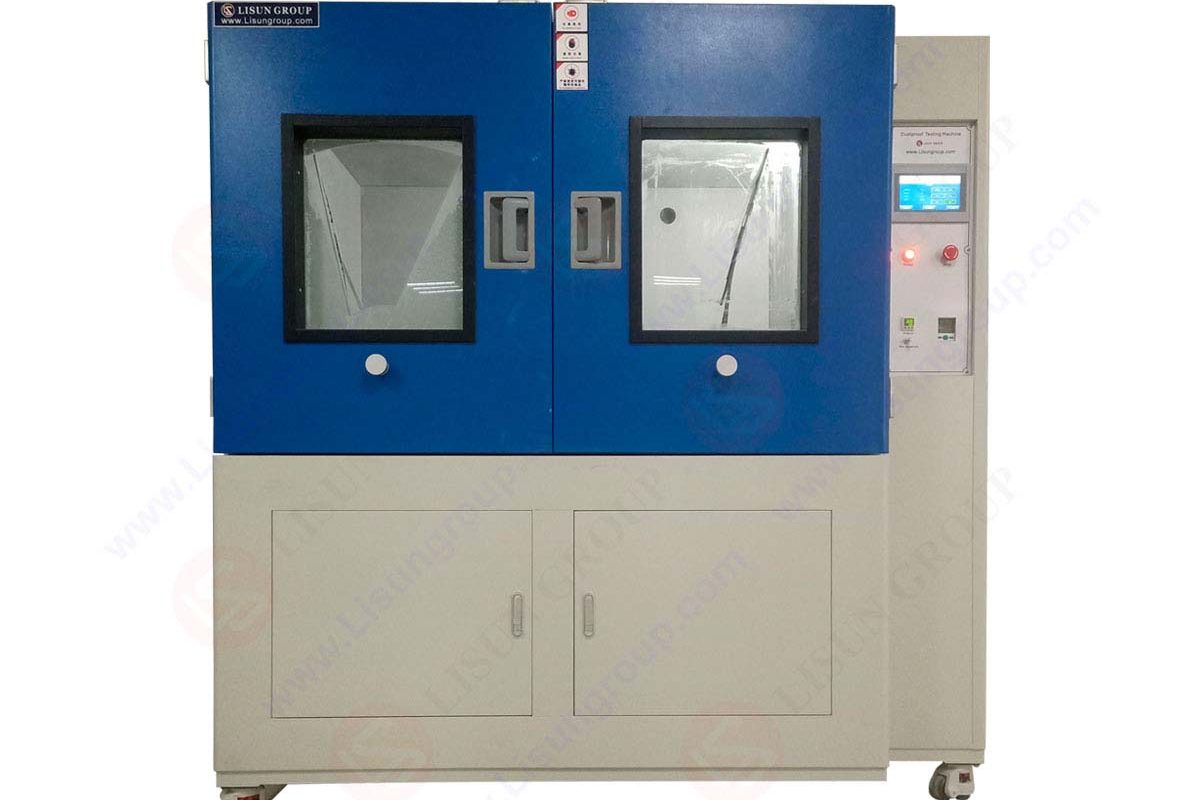

SC-015 Pyłoszczelna komora testowa  służy do wykrywania kurzu na próbce. Wszystkie testy fizyczne i wydajności produktów elektronicznych i elektrycznych, lamp, szafek elektrycznych, komponentów elektrycznych, samochodów, motocykli i ich części są przeprowadzane przez tę komorę. Badania prowadzone są w warunkach klimatu pyłowego. Jest to urządzenie służące do wykrywania obecności kurzu na produkcie. ten Komora pyłoszczelna jest również określana jako Izba Testu Pyłu Piaskowego.

pyłoszczelna komora testowa

Pomiary

Po pomiarze, poprzez weryfikację, ocenia się, czy działanie produktu spełnia wymagania, aby ułatwić projektowanie, ulepszanie, weryfikację i kontrolę fabryczną produktu. Przestrzegaj spełnia IEC60529:1989 +A1:1999 +A2: 2013,IEC60598-1,  GB2423.37-89 (Test L: metody badania pyłu), GB4208, GB / T 4942.2-93 (stopień ochrony obudowy aparatury niskiego napięcia), GB7000.1  9.2.1, 9.2.2 i Rysunek 6, DIN40050 i IP5K0. Komora do badania pyłu ma zastosowanie do testu pyłoszczelności IP5X i IP6X produktów.

IEC60529

Akcesoria

• W zależności od wielkości komory na kurz może ona mieć jedne lub dwoje drzwi.
• Podczas testu jako pył piaskowy używany jest talk.
• Grubość drutu i rozmiar oczek są zgodne z normami międzynarodowymi. Ich zastosowanie polega na filtrowaniu talku.
• W opakowaniu znajduje się szczotka do kurzu, która służy do czyszczenia kurzu znajdującego się na powierzchni próbki.
• Obecna jest mała łopatka, która zastępuje talk.

SPECYFIKACJA

• Zakres temperatur: RT + 10 ~ 50 ℃
• Standardowa osnowa z drutu z siatki metalowej: 50um; Standardowy odstęp między drutami: 75um
• Testowy pył: suchy talk w proszku; Dawkowanie proszku talku: 2 ~ 4 kg / m; Metoda redukcji pyłu: bezpłatna redukcja pyłu
• Całkowity czas testu: 0 ~ 999 H (regulowany); czas wibracji: 0 ~ 999 H (regulowany); dokładność pomiaru czasu: ± 1 sekunda
• Podciśnienie: 0 ~ 10Kpa (regulowane); Prędkość pompowania: 0 ~ 4800 L / H (regulowana)

• Zasilanie próbek testowych: jednofazowe 220 V / 50 Hz lub 100 V / 60 Hz
• Funkcja bezpieczeństwa: ochrona przed wyciekiem, ochrona przed zwarciem
• Obudowa jest wykonana z wysokiej jakości blachy stalowej, a powierzchnia jest spryskana farbą, która jest piękna i trwała.
• Wewnętrzne pudełko, stojak na próbki itp. Są wykonane z płyt ze stali nierdzewnej, aby nie rdzewiały przez długi czas.
• Na drzwiach znajduje się przezroczyste okno obserwacyjne (materiał ze szkła hartowanego), a lampka oświetleniowa LED jest zainstalowana w skrzynce, aby ułatwić obserwację wewnętrznej sytuacji testowej.

• Na spodzie urządzenia znajduje się urządzenie do wymiany pyłu, które może w 100% łatwo zastąpić zużyty pył.
• Zainstalowane jest specjalne urządzenie, aby pył nie przylegał do ściany i nie skraplał się. Czas pracy urządzenia jest regulowany i może działać automatycznie i na przemian.
• W pudełku znajduje się rura ssąca, która może zakończyć działanie podciśnienia na próbce (wymaga, aby próbka zarezerwowała pozycję otworu ssącego).

• System kontroli testowania w komorze pyłowej: 7-calowy ekran dotykowy + Panasonic PLC. Dmuchawa pyłu, wibracje pyłu i całkowity czas testu można kontrolować oddzielnie. Ten sterownik ma następujące różne funkcje sterowania arbitralnymi ustawieniami:
1. Czas nadmuchiwania pyłu (zatrzymanie, nadmuch): może dowolnie wybrać dowolny ciągły i okresowy czas nadmuchiwania pyłu do ustawienia;
2. Czas wibracji: wibracje i czas zatrzymania wibracji są automatycznie zmieniane;
3. Wstępnie ustawiony czas testu: maksymalny czas testu wynosi 99 godzin i 59 minut;

• System grzewczy: kanał z obiegiem powietrza jest wyposażony w nagrzewnicę do podgrzewania pyłu w celu uniknięcia kondensacji pyłu. Ciepło pierścienia grzewczego tłumika z miki jest bezpieczne i stabilne.
• System próżniowy: wyposażony w pompę próżniową, ciśnienie próżniowe, filtrację powietrza, przepływomierz, tryplet regulujący ciśnienie, przewód łączący.

Jak działa komora na kurz?

Instalacja komory na kurz jest dość prosta. Pył jest umieszczany na kolektorze na dnie komory. Dysze powietrzne mieszają materiał i tworzą chmurę w komorze.

Co oznacza komora gorąca i zimna?

Komory gorące i zimne są wykorzystywane do wykonywania badań próbek, w których temperatura próbki powinna być kontrolowana w określonych granicach.

Jak komora na kurz usuwa kurz?

Komora na kurz usuwa kurz poprzez wytworzenie pola elektrycznego. W komorze pyłowej znajduje się elektrofiltr, który wytwarza ładunek na cząsteczkach pyłu. Te cząstki pyłu są następnie kierowane przez pole elektryczne.
