Jak korzystać z automatycznego systemu testowania bezpieczeństwa dla swoich urządzeń

Co robi automatyczny system testowania bezpieczeństwa?
Napięcie wytrzymywane (AC/DC), rezystancja izolacji (IR), prąd upływowy (LLC), rezystancja uziemienia (GR) i moc mogą być testowane za pomocą Automatyczny system bezpieczeństwa elektrycznego. Test napięcia wytrzymywanego (AC/DC), test rezystancji izolacji (IR), test prądu upływowego (LLC), test rezystancji uziemienia (GR) i test mocy zostały uwzględnione w LS9955/LS9956 Automatyczny system bezpieczeństwa (analizator bezpieczeństwa elektrycznego). Na linii produkcyjnej lub w laboratorium badawczo-rozwojowym służy do testowania bezpieczeństwa narzędzi silnikowych, opraw oświetleniowych i zastosowań domowych.

Normy spełniane przez automatyczne systemy testowania bezpieczeństwa

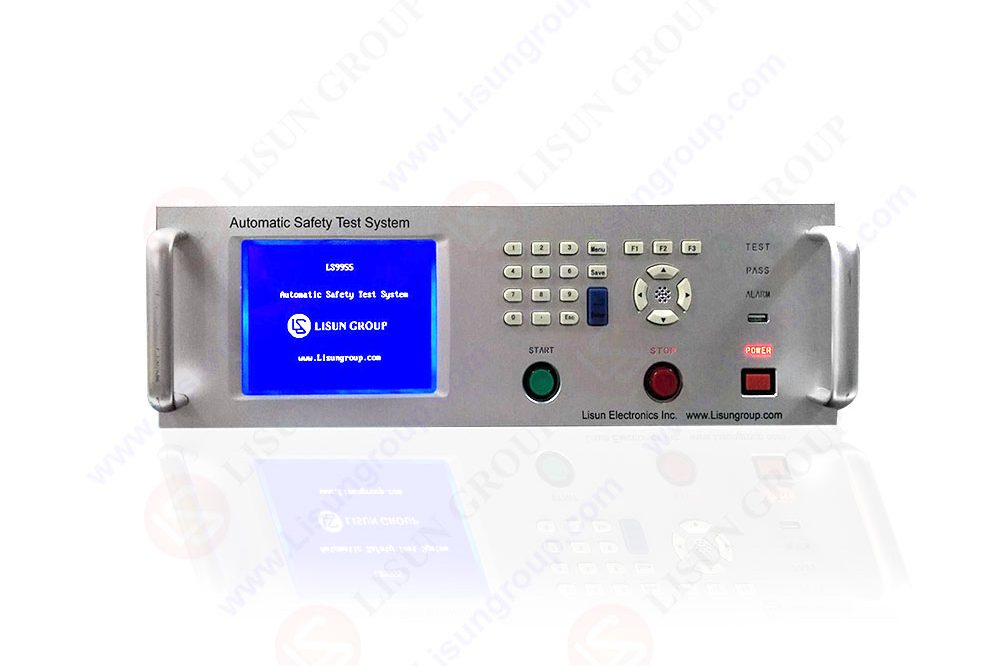

Zgodnie z GB4706.1, IEC/EN60335-1, UL60335, GB7000, IEC60598, GB4943, IEC60950, GB9706.1The LS9955/LS9956 Automatyczny system bezpieczeństwa powstał.

Dane Techniczne
Urządzenie jest zdalnie sterowane i posiada również sterowanie programowe. Można w nim zdefiniować wartości graniczne dla PASS/FAIL. Wszystkie ustawienia konfiguracyjne i wyniki testów są wyświetlane w jednym dużym menu LCD. Posiada sygnał dźwiękowy i lampkę kontrolną, programowalny tryb testowy, 50 ustawień grupowych i osiem kroków testowych na grupę. Charakteryzuje się również szybkim rozładowaniem. The LS9955 może wykonać testy napięcia wytrzymywanego (AC/DC), rezystancji izolacji (IR), prądu upływowego (LLC), rezystancji uziemienia (GR) i mocy. The LS9956 może wykonywać testy napięcia wytrzymywanego (AC/DC), rezystancji izolacji (IR), prądu upływowego (LLC), rezystancji uziemienia (GR) i mocy.

Jakie testy można wykonać?
Testy rezystancji izolacji, testy prądu upływowego i testy rezystancji uziemienia można wykonać za pomocą automatyczne systemy testowania bezpieczeństwa.

Testowanie rezystancji izolacji
Najczęstszym testem określającym niezawodność kabli lub uzwojeń w transformatorach, rozdzielnicach, silnikach i instalacjach elektrycznych jest test rezystancji izolacji, który nie jest najnowszym testem. Częstym testem przeprowadzanym na różnych kablach i liniach elektrycznych jest test pomiarowy IR. Test ten jest szeroko stosowany jako test produkcyjny z minimalną rezystancją izolacji dla każdej długości jednostki, która jest często wymagana przez klienta.

Co to jest?
Test używany do oceny całkowitej rezystancji pomiędzy dowolnymi dwoma miejscami, które są oddzielone izolacją elektryczną, jest znany jako test rezystancji izolacji. Test meggera to inna nazwa tej procedury. Dlatego ten test jest wykonywany w celu ustalenia, jak dobrze działa izolacja lub dielektryk, aby ograniczyć przepływ prądu elektrycznego. Dlatego testy IR są bardzo przydatne do potwierdzania jakości izolacji produktu zarówno podczas produkcji, jak i podczas użytkowania.

Dlaczego musisz testować rezystancję izolacji?
Kiedy prąd elektryczny jest przesyłany przez przewód przewodzący do miejsca przeznaczenia, po drodze następuje utrata prądu elektrycznego z różnych powodów. Aby określić, czy występuje przeciek, musimy przeprowadzić testy izolacji, ponieważ przeciek może być bardzo szkodliwy. Aby uniknąć szkód i uszkodzeń, to badanie jest absolutnie konieczne.

W celu zapewnienia niezawodności sprzętu elektrycznego należy przeprowadzić ten test. Wykonując ten test, możemy bardzo natychmiast określić żywotność izolacji i określić, czy sprzęt elektryczny jest w doskonałym stanie. Podczas naprawy nowego sprzętu elektrycznego należy również wykonać testy izolacji. Testując sprzęt elektryczny, możemy potwierdzić, że izolacja jest sprawna funkcjonalnie.

Idea testowania rezystancji izolacji
Gdy izolacja urządzeń elektrycznych, części i sprzętu używanego w zakładach przemysłowych, budynkach i innych warunkach pogarsza się z upływem czasu, powstają zagrożenia, takie jak porażenie prądem i zwarcia. Przenośne testery rezystancji izolacji i megaomomierze zostały zaprojektowane w celu zapobiegania tym zagrożeniom.

Istnieje ryzyko zwarcia doziemnego lub porażenia prądem, gdy izolacja pomiędzy naładowanymi i nienaładowanymi częściami urządzeń i sprzętu elektrycznego wykorzystuje rodzaj konstrukcji. Zwarcie jest możliwe, jeśli izolacja między dwoma lub więcej naładowanymi miksturami ulegnie pogorszeniu.

Prąd upływu
Technika uziemienia jest zwykle stosowana w systemach elektrycznych w celu ochrony użytkowników przed niebezpieczeństwem porażenia prądem w przypadku problemu z izolacją. Pręt uziemiający, który łączy przyrząd z ziemią, jest częścią systemu uziemienia. Napięcie zostanie zmuszone do uziemienia, jeśli kiedykolwiek wystąpi katastrofalna awaria izolacji między linią energetyczną a elementami przewodzącymi. Energia elektryczna wytworzona przez to zdarzenie popłynie, otwierając wyłącznik lub przepalając bezpiecznik, aby zapobiec niebezpieczeństwu porażenia prądem.

Oczywistym jest, że jeśli połączenie uziemienia lub uziemienia jest utrudnione, przypadkowo lub celowo, istnieje ryzyko porażenia prądem. Jeśli występują prądy upływowe, prawdopodobieństwo wstrząsu może być wyższe niż początkowo sądzono. Osoba wchodząca w kontakt z nieuziemionym systemem i uziemieniem w tym samym czasie może jednak doznać porażenia prądem nawet w przypadku braku uszkodzenia izolacji z powodu wtargnięcia prądu upływowego.

Jeśli chodzi o zastosowania medyczne, w których pacjent może zostać porażony prądem, jest to poważny problem. Jeśli pacjent jest wątły lub nieprzytomny lub jeśli prąd elektryczny biegnie do narządów wewnętrznych, porażenie prądem może być nawet śmiertelne. Sprzęt nieuziemiony ma dwie warstwy izolacji, aby zapewnić bezpieczeństwo. Ponieważ w tej sytuacji jest mało prawdopodobne, aby obie warstwy izolacji zapadły się jednocześnie, bezpieczeństwo jest gwarantowane. Jednak okoliczności, które powodują prądy upływowe, nadal istnieją i należy je wziąć pod uwagę.

Jak więc wyeliminować prąd upływowy lub zminimalizować jego skutki? Odkryj przyczynę po zmierzeniu prądu upływu. Celem testu jest zmierzenie, ile prądu przenika osobę, gdy wejdzie ona w kontakt z przedmiotem elektrycznym.

Jak działa taki test?
Stosowany jest miernik wykonany specjalnie do pomiaru prądów upływu. Miernik jest połączony szeregowo z uziemieniem w celu pomiaru prądu płynącego przez pręt uziemiający. Aby monitorować prąd płynący do neutralnej strony linii zasilającej dla urządzeń przetwarzających dane, połączenie uziemiające jest otwarte. Miernik można również podłączyć do masy i wyjść zasilających. Połączenia neutralne i linia prądu przemiennego są przełączane, a przełączniki zasilania są włączane i wyłączane podczas obserwowania prądu. Po rozgrzaniu systemu do normalnej temperatury roboczej przeprowadzany jest test.

Celem jest określenie i zmierzenie najgorszego możliwego prądu upływu. Miernik zostaje zastąpiony siecią złożoną z rezystora lub grupy rezystorów i kondensatorów dla bardzo małych prądów upływu. Woltomierz AC jest następnie używany do pomiaru spadku napięcia w całej sieci. Podłączenie miernika między dotykalną częścią przewodzącą a ziemią pozwala określić, czy sprzęt jest podwójnie izolowany, czy nieuziemiony. Mierzony jest prąd płynący z folii miedzianej o określonym wymiarze nałożonej na nieprzewodzącą obudowę do ziemi.

Korzyści z pomiaru prądu upływu
Korzyści obejmują fakt, że gdy urządzenie testowe nie jest używane, jego polaryzacja nie musi być odwrócona. Ze względu na wysoki prąd przełączania występuje również niskie naprężenie. Prąd upływu może świadczyć o nieskuteczności izolacji przewodów pokrywających. Za pomocą cęgów niskoprądowych prądu upływu można zidentyfikować źródło prądu upływu i odpowiednio zinterpretować wyniki systematyczne. Umożliwia to bardziej bezstronną zmianę alokacji obciążeń w całym systemie w razie potrzeby.

Test rezystancji uziemienia
Rezystancja uziemienia to termin używany do opisania rezystancji występującej między elektrodą uziemiającą a ziemią. Mówiąc bardziej technicznie, rezystancja uziemienia jest sumą rezystancji uziemienia, przewodu uziemiającego i rezystancji w ich punktach styku.

Charakterystyka
Ponieważ ziemia działa jak elektrolit, działa polaryzująco, co uniemożliwia prawidłowy pomiar, powodując, że prąd stały wytwarza siłę elektromotoryczną w przeciwnym kierunku. Tak więc do pomiaru rezystancji uziemienia zwykle stosuje się falę prostokątną lub sinusoidalną o częstotliwości od kilkuset herców do 1 kHz.

Rezystancja między elektrodą uziemiającą a ziemią nazywana jest rezystancją uziemienia. Bez wbicia elektrody w ziemię nie można jej zmierzyć. Ziemia ma stosunkowo niską rezystywność, stąd w pobliżu elektrody, z której płynie prąd pomiaru, występuje spadek napięcia. Dlatego należy cofnąć się o około 10 metrów, aby dokładnie zmierzyć wartość rezystancji każdej elektrody uziemiającej (elektrody E, elektrody S [P] i elektrody H [C]).

Zakłócenia takie jak potencjał uziemienia oraz oddziaływania dodatkowych elektrod uziemiających mogą zakłócać pomiar rezystancji uziemienia. Na sygnał mierzony przez tester rezystancji uziemienia nakłada się potencjał uziemienia spowodowany prądem upływu z urządzeń podłączonych do elektrody uziemiającej, co wpływa na wartości mierzone. Prąd pomiarowy spadnie również, jeśli pomocnicze elektrody uziemiające mają wysoką rezystancję uziemienia, co sprawia, że ​​test jest bardziej podatny na zakłócenia, takie jak potencjał uziemienia.

Zasada pomiaru
Amperomierz służy do pomiaru natężenia prądu zmiennego I, który płynie po przyłożeniu napięcia ze źródła prądu zmiennego między elektrodami H (C) i E. Dodatkowo woltomierz prądu przemiennego służy do pomiaru napięcia V, które powstaje, gdy prąd I przepływa między elektrodami S (P) i E.

Obserwowany prąd I i napięcie V są następnie wykorzystywane do obliczenia rezystancji uziemienia RX elektrody E. Nie można dokładnie zmierzyć napięcia między elektrodami H (C) i E oraz napięcia między elektrodami H (C) i S (P).

Najczęściej zadawane pytania
Ile jest rodzajów testów rezystancji izolacji?
Megger lub megaomomierz może przeprowadzać trzy różne rodzaje testów rezystancji izolacji, takie jak poniższe.
Test odczytu krótkoterminowego lub punktowego: Po prostu podłączając urządzenie Meggera przez badaną izolację, można łatwo wykonać ten rodzaj testu rezystancji izolacji. Następnie jest używany przez krótki czas, zwykle 60 sekund. Należy pamiętać, że warunki wilgotności, temperatury i izolacji wpływają na odczyt podczas testu.

Metoda odporności na czas
Metoda odporności na czas
Ten rodzaj metodologii testowania zazwyczaj daje rozstrzygające dane pozbawione wcześniejszych wyników testów. W przeciwieństwie do izolacji zanieczyszczonej, test ten polega przede wszystkim na dobrym efekcie absorpcji izolacji. Narzędzie takie jak Megger wykona precyzyjne, proste pomiary w regularnych odstępach czasu podczas tego testu izolacji i zarejestruje wszelkie zmiany. Jeśli izolacja jest zdrowa, ten rodzaj testu rezystancji czasowej musi wykazać stały wzrost rezystancji w określonym czasie.

Współczynnik absorpcji dielektrycznej
Ten stosunek dwóch odczytów rezystancji czasowej jest bardzo pomocny przy przechowywaniu danych związanych z izolacją. Gadżet Meggera ułatwi ten test i zapewni najlepsze wyniki, ponieważ np. jednominutowy odczyt można podzielić na odczyt 30-sekundowy. To urządzenie może więc działać przez jedną minutę, ale umożliwia również rejestrowanie pomiarów co 30 sekund i co minutę.

Gdzie można zastosować testy rezystancji izolacji?
Poniżej przedstawiono niektóre zastosowania testów rezystancji izolacji.
• Ten test jest przeprowadzany w celu zapobieżenia zagrożeniom, takim jak zwarcia i porażenia prądem spowodowanym degradacją izolacji urządzeń elektrycznych, sprzętu i części używanych w zakładach przemysłowych i budynkach przez dłuższy czas użytkowania.
• Cała rezystancja pomiędzy dowolnymi dwoma miejscami oddzielonymi izolacją elektryczną jest mierzona za pomocą testu IR.

W jakim przypadku test szczelności może się nie powieść?
Najczęstszą przyczyną niepowodzenia testu szczelności sprzętu jest przyjęcie niewłaściwego limitu. Piąta edycja Kodeksu Postępowania IET obniżyła próg dla testu upływu do 5mA dla wszystkich urządzeń klasy I i II. W oparciu o wcześniejsze iteracje Kodeksu Postępowania IET, większość urządzeń testowych jest wstępnie ustawiona na starsze ograniczenia wycieku. Aby uniknąć niepotrzebnego uszkodzenia sprzętu, konieczna może być ręczna interpretacja wyników testu, jeśli nie można przeprogramować urządzenia testowego z ograniczeniem 5 mA. Odczyty upływu 5 mA lub mniej należy uznać za pozytywne.
