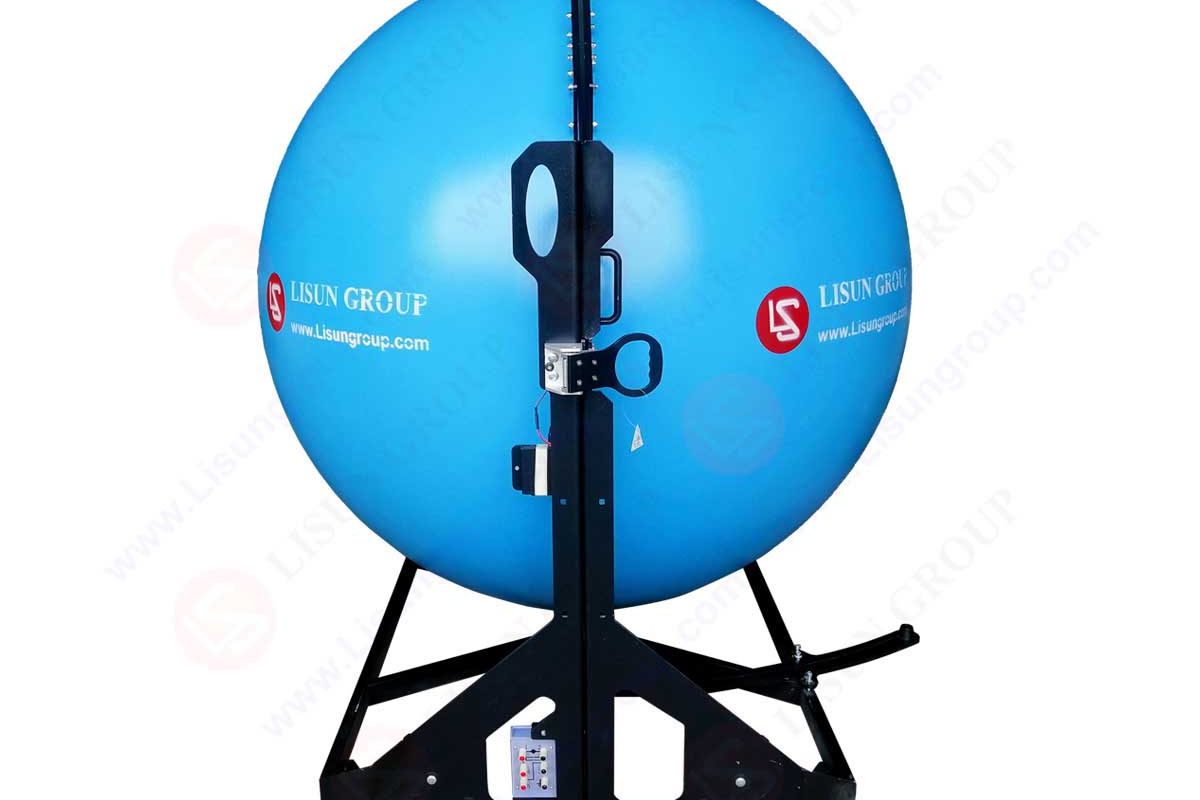

W jaki sposób sfery całkujące wykorzystują promieniowanie do dokładnych pomiarów?

Średnice kul
Kule o mniejszej średnicy i niższych kosztach muszą mieć mniejsze porty mediów i niezwykle wysoką przepustowość. W rzeczywistości, w zależności od źródła światła, przepustowość może być tak duża, że ​​wymagane są filtry lub kable światłowodowe, aby zapobiec nasyceniu detektora. Z drugiej strony, procent portów mniejszych kulek jest zdumiewająco wysoki.

Mały integracja sfer w związku z tym wytworzy dane pomiarowe, które są mniej dokładne niż dane wygenerowane przez tę samą aplikację przy użyciu dużej kuli. Większy integrująca sfera ma niższą przepustowość i wyższe tłumienie optyczne niż mniejsze kulki, co skutkuje wyższym stosunkiem sygnału do szumu. Chociaż te kule są bardziej elastyczne, ich produkcja jest również wyższa.

Materiał komponentu kuli
Powlekana elektrochemicznie rozproszona złota-metaliczna powłoka o silnym współczynniku odbicia w zakresie bliskiej podczerwieni i podczerwieni między 0.7m a 20m jest znana jako rozproszona powłoka złota. Konstrukcja kulek złota jest podobna do kulek z siarczanu baru, z wyjątkiem tego, że ramy portu i zewnętrzna płaska powierzchnia są również pozłacane. Użycie złotego GPS jest korzystne w zastosowaniach lasera na podczerwień. Złoto dyfuzyjne zachowuje swój współczynnik odbicia w temperaturach znacznie powyżej 100 stopni Celsjusza, podczas gdy powłoka z siarczanu baru może go utracić w wysokich temperaturach.

Kolimowany pomiar mocy wiązki laserowej
Pomiar całkowitej mocy skolimowanej wiązki laserowej jest prosty, niezależnie od polaryzacji lub ustawienia wiązki. Wiązka jest wprowadzana do kuli przez port 180 stopni, tworząc gorący punkt w porcie 0 stopni. Przegroda zapobiega bezpośredniemu promieniowaniu z gorącego punktu padającego na detektor, gdy jest on umieszczony w porcie 90 stopni. Umożliwia to pomiar mocy wiązki zintegrowanej przestrzennie. Port północny może być wykorzystany do zbierania światła do pomiaru długości fali.

Rozbieżny pomiar mocy źródła światła
W celu dokładnego, bezwzględnego pomiaru mocy świetlnej rozbieżnych wiązek z diod laserowych, soczewkowych diod LED i soczewkowych lamp, odpowiednia jest kula całkująca i skalibrowany system detektorów. Twoje odczyty będą niewrażliwe na trudności spowodowane przepełnieniem aktywnego obszaru detektora.

Źródło znajduje się w porcie 0 stopni, a detektor w porcie 90 stopni. Przegroda, która znajduje się pomiędzy wejściem a portem detektora, uniemożliwia detektorowi bezpośrednie oglądanie apertury emitującej laser lub bezpośredniego obszaru oświetlenia. Port północny może być wykorzystany do zbierania światła do pomiaru długości fali.

Obserwowany strumień w sferze całkującej jest zawsze niewielką częścią strumienia padającego. The integrująca sfera jest idealnym narzędziem do pomiaru wyjściowej mocy świetlnej laserów dużej mocy ze względu na tłumienie spowodowane wielokrotnym odbiciem światła przed dotarciem do detektora.

Pomiar mocy wyjściowej światłowodu
Sfery integrujące są również przydatne do oceny wydajności światłowodów. Ponieważ zwykłe wyjście światłowodu powoli się rozchodzi, pierwsza plamka odbicia naprzeciw źródła nie jest bardzo skoncentrowana. Powoduje to, że układ skolimowanych wiązek lub rozbieżna konfiguracja wiązek jest wystarczająca często. Ze względu na zwiększoną NA włókna, rozbieżna konfiguracja wiązki jest korzystna w przypadku stosowania światłowodu soczewkowego. W przypadku korzystania z kolimatora światłowodowego preferowane jest ustawienie wiązki skolimowanej.

Pomiar transmitancji
Używając 4-portowego integracja sfer aby zebrać transmitowane promieniowanie z próbki trzymanej w porcie 0 stopni, można zmierzyć transmitancję. Po wystawieniu próbki na promieniowanie mierzy się ją przy użyciu bezpośredniego źródła poza sferą. Aby chronić detektor przed niezintegrowaną transmisją, zastosowano przegrodę, a pułapkę świetlną umieszczoną na porcie 180 stopni można wykorzystać do wyeliminowania nierozproszonego składnika. Można zmierzyć całkowite zintegrowane rozproszenie, fluorescencję, rozproszenie w masie oraz rozproszenie do przodu i do tyłu. Detektor jest przymocowany do portu 90 stopni.

Pomiar odbicia
Aby zmierzyć współczynnik odbicia, próbka jest trzymana w porcie 0 stopni i wystawiona na wiązkę padającą przez port 180 stopni. Całkowite promieniowanie odbite jest integrowane przestrzennie i mierzone przez sferę za pomocą przesłoniętego detektora. Użycie uchwytu na próbki o normalnym padaniu, który odbija wiązkę zwierciadlaną z powrotem z portu wejściowego, wyeliminuje składnik zwierciadlany odbitego promieniowania.

Do oceny reflektancji „zwierciadlanej i rozproszonej” można użyć pojemnika na próbki z kątem padania 8°. Mierząc oba i biorąc ich stosunek, można obliczyć współczynnik odbicia próbki względem znanego standardu. Aby wyeliminować błędy powodowane przez współczynnik odbicia próbki, próbka i wzorzec powinny mieć podobny współczynnik odbicia. Aby usunąć to potencjalne źródło niedokładności pomiaru, można wykorzystać system dwuwiązkowy. Detektor jest przymocowany do portu 90 stopni.

Jednolita sfera źródła światła
Umieszczając w sferze oświetlenie z zewnętrznego źródła, sferę ogólnego przeznaczenia można zaprojektować jako podstawowe, jednolite źródło światła. Do konfiguracji potrzebny jest iluminator, miernik mocy lub radiometr oraz detektor. Ponieważ nieużywany czwarty port z zatyczką portu może zakłócać jednolitość wyjścia, kula z trzema portami jest lepsza niż kula z czterema portami. Źródło światła jest podłączone do portu 90 stopni, a detektor jest przymocowany do bieguna północnego.

Jednolitą moc oświetlenia zapewnia ogromny port 0 stopni. Detektor, który jest połączony z miernikiem mocy lub radiometrem, zapewnia dokładny wskaźnik oświetlenia kuli. Jeśli czujnik nie jest nasycony, wyjście zmieni się liniowo wraz z odczytem mocy.

Najczęściej zadawane pytania
Jaki jest cel integrowania sfer?
Sfery integrujące służą do wykonywania pomiarów optycznych, fotometrycznych i radiometrycznych. Służą do obliczania całkowitej ilości światła emitowanego przez lampę we wszystkich kierunkach.

Jak czyścić zintegrowaną sferę?
Musisz sprawdzić i wyczyścić zewnętrzną stronę integracja sfer; jeśli wnętrze kulek integrujących zawiera kurz, spłukać pistoletem powietrznym; czyszczenie szmatką w środku jest zabronione.
