Nr produktu: LS2736

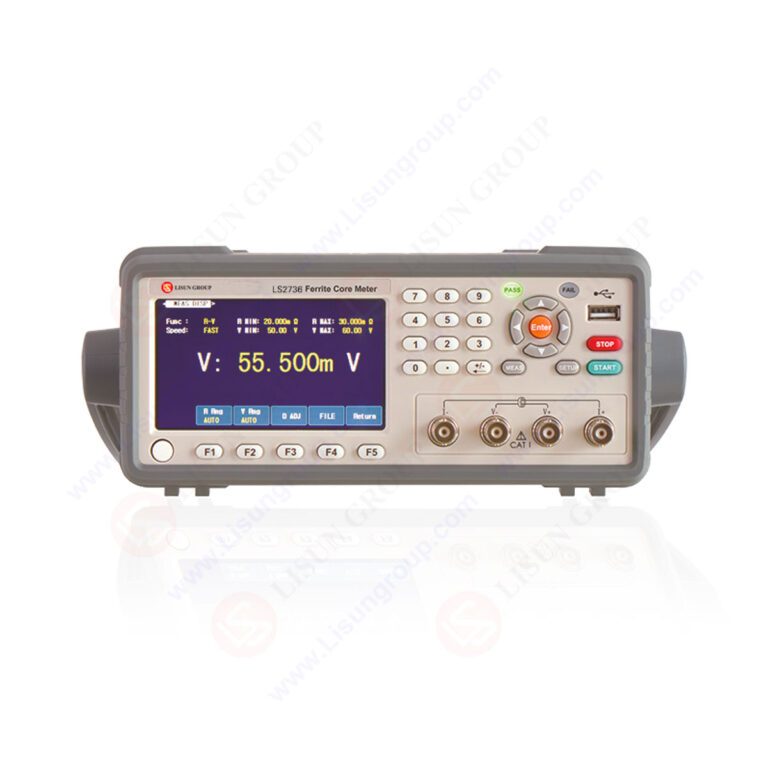

LS2736/LS2737 Miernik rdzenia ferrytowego (tester charakterystyki woltamperometrycznej) to inteligentny tester zaprojektowany specjalnie do urządzeń sortujących z ferrytowym rdzeniem magnetycznym i rdzeniem żelaznym. Może być również używany jako ogólne źródło prądu stałego AC lub miliwoltomierz AC, minimalna rozdzielczość do 1μV. Miernik symuluje napięcie indukowane w rdzeniu żelaznym lub magnetycznym przy częstotliwości roboczej i prądzie roboczym.
Dostarczony tryb True RMS ma wysoką dokładność pomiaru zniekształconego kształtu fali, a także ma tradycyjny tryb wartości średniej, aby ułatwić porównywanie danych. Szybkość pomiaru jest szybka, precyzja jest wysoka, stabilność jest dobra.
Model |
LS2736 |
LS2736-05 |
LS2737-10 |
Częstotliwość badań |
50Hz, 60Hz |
||
Funkcja pomiarowa |
Fala sinusoidalna |
Sinusoida, półfala, pełna fala |
|
Skala |
1μV ~ 500mV |
1μV ~ 800mV |
10 μV ~ 1.0 V |
Zakres wyświetlania |
0.001mV ~ 499.99mV |
0.001mV ~ 799.99mV |
0.01mV ~ 999.99mV |
Test prędkości |
Szybko około 40 razy na sekundę, średnia prędkość około 20 razy na sekundę, wolno około 6 razy na sekundę |
||
Testuj prąd
|
1mA ~ 300mA, Dokładność 1%
|
1mA ~ 500mA, Dokładność 1%
|
Sinus: 5mA ~ 10A, dokładność 1% ± 5mA Półfala: 5mA ~ 10A, dokładność 1% ± 5mA Pełna fala: 5mA ~ 8A, dokładność 1% ± 5mA
|
Dokładność napięcia |
1% (±3μV) |
1% (±10μV) |
|
Tryb zasięgu |
500 mV, 200 mV, 20 mV, 3 mV |
800 mV, 200 mV, 20 mV, 3 mV |
1 V, 200 mV, 20 mV, 3 mV |
Model funkcjonalny |
Kompatybilny z trybami HT35 i ABX-7, jedna maszyna do podwójnego zastosowania |
||
Zakres zastosowania |
Może być używany jako źródło prądu stałego prądu przemiennego i miernik miliwoltów prądu przemiennego |
||
Model odchylenia |
Odczyt bezpośredni, odchylenie bezwzględne, odchylenie procentowe, współczynnik |
||
Komparator
|
BIN1~BIN14, HI limit, LOW limit |
||
PASS、FAIL(dioda LED),Brzęczyk |
|||
Tryb wyzwalania |
Wewnętrzny, ręczny, automatyczny, zewnętrzny, magistralowy |
||
port |
GPIB (opcjonalnie)RS232C, UsbHost, Urządzenie USB, Obsługa |
||
Zapamiętywanie |
Wewnętrzne 50 grup, zewnętrzny dysk U 500 grup plików |
||
Środowisko pracy
|
0 ℃ ~ 40 ℃, Wilgotność względna ≤75%
|
||
Moc robocza
|
100 ~ 120 V AC/198 ~ 242 V AC |
||
46 ~ 64 Hz, moc> 50 VA |
46 ~ 64 Hz, moc> 500 VA |
||
Objętość (szer. x wys. x gł.) |
216mmx87mmx300mm |
310mmx110mmx315mm |
400mmx130mmx450mm |
Waga netto |
3.2Kg |
4.5Kg |
10Kg |
