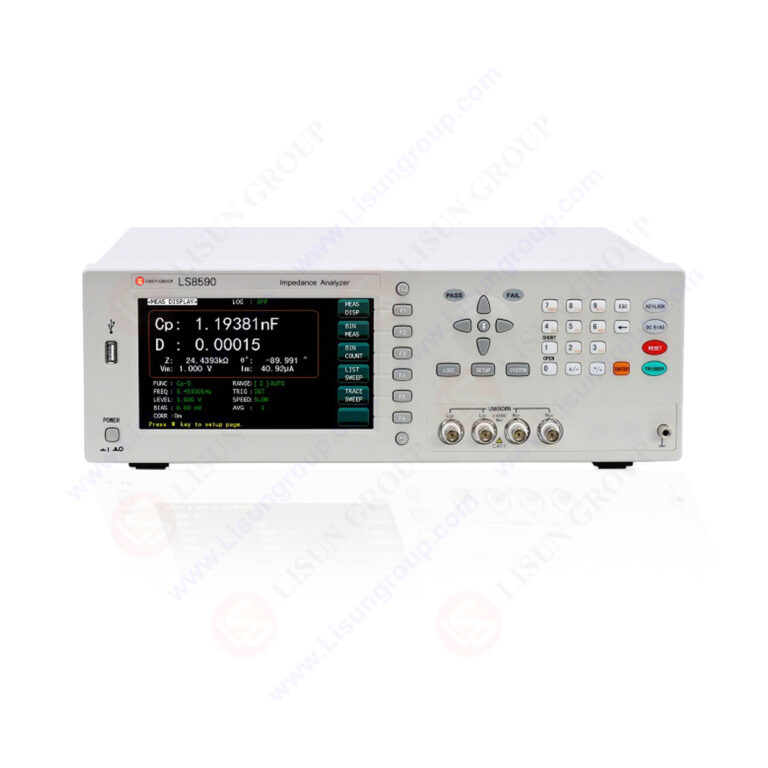

Nr produktu: LS90
Analizator impedancji serii LS70/80 jest używany głównie do analizy i testowania impedancji ferroelektrycznej, piezoelektrycznej ceramiki, kryształów piezoelektrycznych, przetworników ultradźwiękowych i innych urządzeń. Jest to skanowanie częstotliwości oraz pomiar i analiza impedancji urządzeń piezoelektrycznych oraz rozwiązanie wartości sprzętu, które może szybko i łatwo przetestować parametry urządzeń piezoelektrycznych.
LS90 szeregowy analizator impedancji może być szeroko stosowany w cewkach indukcyjnych, kondensatorach, rezystorach, mikrofonach, rezonatorach, wyświetlaczach ciekłokrystalicznych, diodach waraktorowych, transformatorach i innych badaniach wydajności impedancji oraz kontroli kontroli jakości linii produkcyjnej.
Oprócz funkcji komputerowej analizy skanów, zapewnia również funkcję bezpośredniego wyświetlania impedancji – analizy krzywej skanowania częstotliwości urządzeń piezoelektrycznych na instrumencie. Eliminuje to potrzebę posiadania komputera dla każdego instrumentu. Ta metoda nie tylko zapewnia wydajność testu, ale także zmniejsza koszty testu i jest wygodna dla klientów w użyciu na linii produkcyjnej. Jednocześnie produkt wykorzystuje zasadę testowania wektorowego, a jego dobra dokładność pomiaru, bardzo szeroki zakres częstotliwości i doskonała stabilność mogą spełnić większość wymagań pomiarowych urządzeń i materiałów ultradźwiękowych.
Analizator impedancji jest wyposażony w RS232C, URZĄDZENIE USB, USBHOST, interfejs HANDLER i opcjonalny interfejs RS485, interfejs GPIB. Może łatwo komunikować się z danymi komputera PC i zdalnym sterowaniem w celu ustanowienia automatycznego systemu testowego.
Seria LS8590 wykorzystuje technologię automatycznego mostka równoważącego i czterozaciskowy terminal testowy Kelvina. Zakres częstotliwości pomiaru obejmuje 20Hz~25MHz, minimalna rozdzielczość 1mHz. Podstawowa dokładność pomiaru może osiągnąć 0.05%.
Poniżej przedstawiono modele produktów i różnice, prosimy o zakup na żądanie:
|
LS70A-200k |
Maksymalna częstotliwość do 200kHz |
|
LS70AX-200k |
Maksymalna częstotliwość do 200kHz z funkcją LCR |
|
LS70A-500k |
Maksymalna częstotliwość do 500kHz |
|
LS70AX-500k |
Maksymalna częstotliwość do 500kHz z funkcją LCR |
|
LS70A-1M |
Maksymalna częstotliwość do 1MHz |
|
LS70AX-1M |
Maksymalna częstotliwość do 1 MHz z funkcją LCR |
|
LS80A-2M |
Maksymalna częstotliwość do 2MHz |
|
LS80AX-2M |
Maksymalna częstotliwość do 2 MHz z funkcją LCR |
|
LS90-5M |
Analizator impedancji 20Hz-5MHz |
|
LS90-10M |
Analizator impedancji 20Hz-10MHz |
|
LS90-15M |
Analizator impedancji 20Hz-15MHz |
|
LS90-20M |
Analizator impedancji 20Hz-20MHz |
|
LS90-25M |
Analizator impedancji 20Hz-25MHz |
Uwaga: Jeśli miernik LCR ma być używany z LS90, numer modelu to LS8590 (LS90+miernik LCR).
Dane techniczne LS70A/80A:
|
Model |
LS70A-200k |
LS70A-500k |
LS70A-1M |
LS80A-2M |
LS80A-5M |
|
Częstotliwość |
20 Hz ~ 200 kHz |
20 Hz ~ 500 kHz |
20 Hz ~ 1 MHz |
20 Hz ~ 2 MHz |
20 Hz ~ 5 MHz |
|
Pomiary parametry |
RX, Z-θ, Y-θ, GB |
||||
|
Podstawowa dokładność |
0.05% |
0.05% |
0.1% |
0.1% |
0.1% |
|
Testowanie prędkości |
4 sekundy/jednostkę |
||||
|
Dokładność częstotliwości |
1mHz |
||||
|
Rozdzielczość fazy |
0.01̊ |
||||
|
Zakres impedancji |
0.01mΩ～99.99MΩ |
||||
|
porty |
RS232C, URZĄDZENIE USB, moduł obsługi, GPIB (opcjonalnie) |
||||
|
Temperatura pracy i wilgotność |
0 ℃ ~ 40 ℃, Wilgotność względna ≤75% RH |
||||
|
Moc robocza |
Napięcie: 100 ~ 120 V AC/198 ~ 242 V AC Częstotliwość: 46 ~ 64 Hz Moc:> 85 VA |
||||
|
Głośność（Ｗ*Ｈ*Ｄ） |
310 * 110 * 315mm |
400mm * 132mm * 300mm |
|||
|
Waga netto |
5.5Kg |
8.5Kg |
|||
LS90 Dane techniczne:
|
Parametry pomiarowe |
C, L, X, B, R, G, D, Q, ESR, Rp, θ, | Z|, | Y|, P, σ, ε |
|
|
Poziom pomiaru |
0.005-5Vrms(<=1MHz) 0.005-1Vrms(>1MHz) |
|
|
Podstawowa dokładność |
0.05% |
|
|
Prędkość pomiaru |
Szybko: 100 razy/sekundę, średnio 20 razy/sekundę, wolno 6 razy/sekundę |
|
|
Zakres wyświetlania
|
|Z|,R,X |
0.01 mΩ～99.9999MΩ |
|
|Y|，G， B |
0.00001μS～99.9999S |
|
|
C |
0.00001pF ~ 9.99999F |
|
|
D |
0.00001 ~ 9.99999 |
|
|
L |
0.00001μH～99999.9H |
|
|
Q |
0.01 ~ 99999.9 |
|
|
θ(RAD) |
-3.14159～3.14159 |
|
|
θ(STOP) |
-179.999 ° ~ 179.999 ° |
|
|
Δ% |
-999.999% ~ 999.999% |
|
|
Wewnętrzne napięcie polaryzacji DC |
-5V~+5V |
|
|
Opcja wewnętrznego odchylenia |
±100mA, ±40V |
|
|
Tryb zasięgu |
Automatyczne i przytrzymaj |
|
|
Tryb wyzwalania |
Wewnętrzny, ręczny, automatyczny, zewnętrzny, magistralowy |
|
|
Funkcja kalibracji |
Przerwa/zwarcie, czyszczenie częstotliwości przemiatania, czyszczenie częstotliwości kropek |
|
|
Równoważny obwód |
Szeregowe i równoległe |
|
|
Komparator
|
Sortowanie z dziesięcioma prędkościami, BIN0 ~ BIN9, NG, AUX |
|
|
PASS、HI、LOW (PASS/FAILLE) |
||
|
porty |
RS232C, UsbHost, urządzenie USB, moduł obsługi, GPIB (opcjonalnie) |
|
|
Temperatura pracy i wilgotność |
0 ℃ ~ 40 ℃, Wilgotność względna ≤75% |
|
|
Moc robocza
|
100~120 V AC/198~242 V AC |
|
|
46 ~ 64 Hz, moc> 75 VA |
||
|
Głośność（Ｗ*Ｈ*Ｄ） |
400mm * 132mm * 410mm |
|
|
Waga netto |
8.5Kg |
|
