Generator wyładowań elektrostatycznych: niezbędne narzędzie do testowania urządzeń elektronicznych

generator wyładowań elektrostatycznych jest specjalistycznym urządzeniem wykorzystywanym do symulacji i oceny odporności urządzeń elektronicznych na wyładowania elektrostatyczne (ESD) i podobne środowiska elektrostatyczne. Potwierdza wydajność i trwałość urządzeń poprzez naśladowanie amplitudy, częstotliwości i kształtu fali wyładowań elektrostatycznych. Generator składa się głównie z zasilacza, obwodu generującego wysokie napięcie, kondensatorów magazynujących, aparatury stykowej i systemu wyświetlania sterowania.

Zasada:

• Zasilanie: Zapewnia potrzebną energię elektryczną.
• Obwód generowania wysokiego napięcia: Generuje ustalone przebiegi wyładowań elektrostatycznych poprzez wzmocnienie i kształtowanie przebiegu.
• Kondensatory magazynujące: Przechowuj energię elektryczną w celu zapewnienia odpowiedniego ładunku podczas rozładowywania.
• Aparatura kontaktowa: Łączy się z testowanym urządzeniem lub systemem i uwalnia zmagazynowaną energię elektryczną, symulując zjawiska wyładowań elektrostatycznych.
• System wyświetlania sterowania: Steruje pracą generatora i wyświetla parametry rozładowania, takie jak amplituda, częstotliwość i inne istotne informacje.

Funkcje:

• Ocena odporności urządzeń elektronicznych w środowiskach ESD w celu zapewnienia bezpiecznej eksploatacji.
• Sprawdzanie, czy konstrukcja urządzeń elektronicznych jest zgodna z odpowiednimi normami i specyfikacjami ESD.
• Przeprowadzanie testów i weryfikacji środków ochrony przed wyładowaniami elektrostatycznymi w celu zapewnienia, że ​​urządzenia posiadają odpowiednie możliwości ochrony przed wyładowaniami elektrostatycznymi do praktycznego użytku.

Główne zastosowania:

• Testowanie urządzeń elektronicznych pod kątem ESD: Szeroko stosowany w testach ESD urządzeń elektronicznych w celu zbadania i potwierdzenia ich tolerancji na wyładowania elektrostatyczne. Poprzez symulację różnych rzeczywistych zdarzeń ESD ocenia niezawodność i trwałość podzespołów elektronicznych.
• Testowanie ESD produktów elektronicznych: Służy do testowania różnych typów produktów elektronicznych, takich jak telefony komórkowe, komputery i wyświetlacze, w celu sprawdzenia ich zdolności do wytrzymywania wyładowań elektrostatycznych bez uszkodzeń, co zapewnia ich jakość i niezawodność.
• Testowanie ESD sprzętu elektronicznego: W środowiskach przemysłowych generator wyładowań elektrostatycznych jest również używany do testowania tolerancji ESD sprzętu elektronicznego, w tym sprzętu automatyki, komputerów przemysłowych i instrumentów. Poprzez testowanie ocenia się wydajność tych urządzeń w środowiskach ESD i podejmuje się niezbędne środki w celu zwiększenia ich tolerancji.
• Testowanie materiałów elektronicznych: Ponadto generator wyładowań elektrostatycznych może być używany do testowania materiałów elektronicznych, oceniając ich właściwości wyładowań elektrostatycznych, aby zapobiec potencjalnym problemom ESD w przypadku zastosowania w produktach elektronicznych. Jest to kluczowe dla zapewnienia wydajności i bezpieczeństwa produktu.

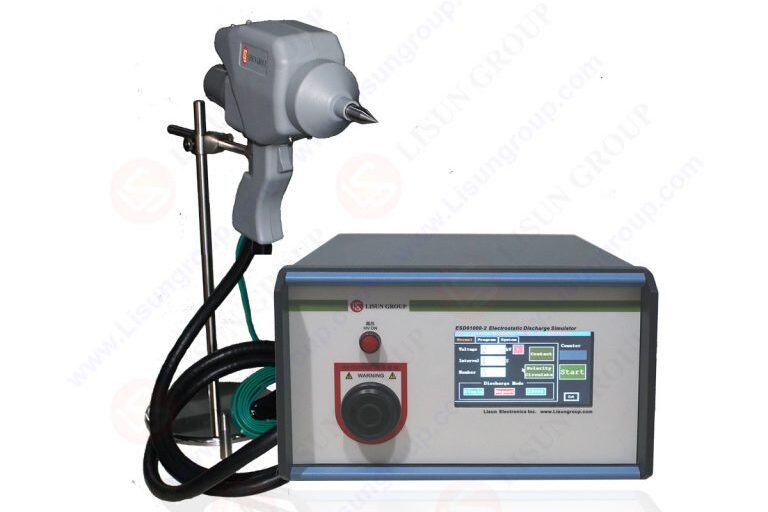

ESD61000-2_Symulator wyładowań elektrostatycznych

Kroki użytkowania:

• Podłącz sprzęt testowy: Podłącz generator wyładowania elektrostatycznego do testowanego urządzenia lub systemu, zapewniając stabilne i niezawodne połączenie. Wybierz odpowiednią metodę podłączenia aparatu kontaktowego na podstawie różnych wymagań testowych.
• Ustaw parametry: Wybierz odpowiednie kształty fal ESD, napięcia rozładowania, częstotliwości rozładowania i inne parametry zgodnie z wymaganiami testowymi, zapewniając zgodność z normami międzynarodowymi lub odpowiednimi specyfikacjami, co zapewni dokładność i niezawodność testów.
• Wykonaj test: Po ustawieniu parametrów można rozpocząć testowanie. Poprzez uruchomienie przełącznika rozładowania na urządzeniu, generator wyładowania elektrostatycznego uwalnia zmagazynowaną energię elektryczną, aby symulować zdarzenia wyładowania elektrostatycznego, stosując je do testowanego urządzenia lub systemu.
• Rejestrowanie i analiza wyników: Podczas testów należy rejestrować zmiany reakcji i wydajności testowanego urządzenia po wyładowaniu elektrostatycznym, takie jak natężenie prądu, napięcie itp. Przeanalizuj zarejestrowane dane, aby ocenić odporność urządzenia na wyładowania elektrostatyczne i na podstawie analizy wprowadź niezbędne ulepszenia i optymalizacje.

Wnioski:

generator wyładowań elektrostatycznych służy jako kluczowe narzędzie do testowania urządzeń i systemów elektronicznych pod kątem ESD, odgrywając ważną rolę w procesach rozwoju i produkcji produktów i sprzętu elektronicznego. Ostrożne ustawianie parametrów i zapewnianie stabilnych połączeń jest konieczne podczas użytkowania. Rejestrując i analizując wyniki testów, można ocenić tolerancję urządzenia na ESD, a także wprowadzić odpowiednie ulepszenia i optymalizacje w celu zwiększenia niezawodności i stabilności produktu, zapewniając, że nie będą one podatne na ESD i inne problemy związane z elektrostatyką podczas praktycznego użytkowania.
