Walidacja wyładowań elektrostatycznych stała się obecnie obowiązkowym krokiem w przypadku większości produktów elektronicznych, podzespołów przemysłowych, inteligentnych urządzeń, modułów zasilanych bateryjnie, a także urządzeń wymagających bezpieczeństwa. W rzeczywistych warunkach nieprzewidziane wyładowania elektrostatyczne mogą uszkodzić bramki półprzewodników, zniszczyć logikę sterowania mikroprocesorem, zafałszować wartości czujników lub spowodować sporadyczne resety w płytkach elektronicznych. Takie awarie są odtwarzane przez inżynierów w kontrolowanych warunkach za pomocą… Pistolet symulatora ESD Replikacja zdefiniowanych przez IEC kształtów i poziomów energii wyładowań. Niemniej jednak dokładność testów jest w znacznym stopniu zależna od prawidłowego działania symulatora i innych czynników. Symulator może dawać błędne wyniki, gdy wykracza poza specyfikację, a podejmowane działania mają na celu korektę niewłaściwych części produktu.
Problem polega na tym, że ocena ESD nie jest pojedynczym zdarzeniem wyładowania energii – na wynik wpływają kształt fali, czas narastania, polaryzacja, mechanizm wyładowania, obsługa operatora i integralność uziemienia. Drobne odchylenia powodują niespójne awarie. Dlatego warto znać typowe błędy w działaniu pistoletów ESD i odpowiednio je rozwiązywać.

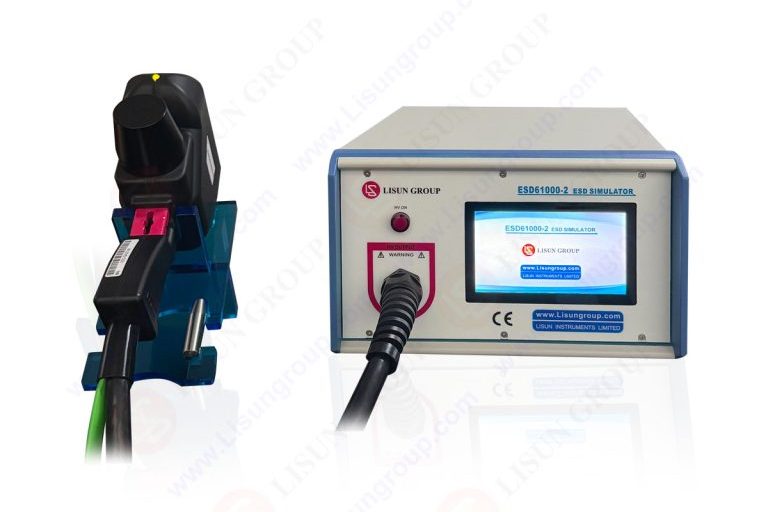

Rysunek: Pistolet symulatora ESD

Niestabilna fala rozładowania podczas cykli powtarzania

Kolejnym poważnym problemem w każdym procesie symulacji jest brak spójności w stabilności przebiegu. Przebieg zgodny z normą IEC musi być precyzyjnie określony w postaci czasu narastania i wartości szczytowej. Zużycie wewnętrznych kondensatorów, redukcja mocy ładowania lub zanieczyszczenie elektrod powodują dryft przebiegu. W takim przypadku prąd szczytowy albo wzrasta powyżej określonego poziomu, albo znacznie spada, sztucznie zwiększając czułość lub niewystarczająco ograniczając czułość urządzenia.
W przypadku wystąpienia niestabilnych wzorców, inżynierowie zakładają początkowo, że produkt będzie charakteryzował się przerywaną odpornością. W rzeczywistości symulator może nie być w stanie odtworzyć tych samych wyładowań. Rozwiązaniem jest sprawdzenie przebiegów poprzez kalibrację bocznika prądowego i oscyloskopu. W przypadku odchyleń przekraczających wartości tolerancji, następuje wymiana wewnętrznego bloku kondensatorów lub płytki sterującej ładowaniem w pistolecie. Diagnostyka zintegrowana z bardziej zaawansowanymi wersjami testera ESD umożliwia również bezpośrednią rejestrację przebiegów.

Błędy związane z przełączaniem biegunowości i niedokładny czas pracy operatora

Testy ESD należy przeprowadzać z przełączaną polaryzacją, ponieważ polaryzacja ujemna ma inny wpływ na przebicie złączy w półprzewodnikach niż polaryzacja dodatnia. Innym, często występującym problemem jest awaria wskaźników polaryzacji spowodowana zużyciem wewnętrznych przekaźników przełączających. Operatorzy mogą mieć wrażenie, że stosują naprzemienną polaryzację, podczas gdy w rzeczywistości występują powtarzające się wyładowania z tą samą polaryzacją.
Występuje błędne ustawienie czasu operatora, co powoduje dalszą niespójność. Gdy użytkownik zwolni przycisk zbyt szybko po zwolnieniu spustu, wewnętrzny cykl ładowania może być niekompletny, co skutkuje niskim napięciem.

Niespójna ścieżka powrotu do ziemi

Największą rolę w ocenie ESD odgrywa uziemienie. Brak zapewnienia, że ​​obudowa symulatora znajduje się w ścieżce uziemienia o niskiej indukcyjności, powoduje odbicia energii wyładowania, które objawiają się impulsami o wartościach wyższych lub niższych niż wskazane. Użytkownik może dotknąć samego urządzenia testowanego (DUT) lub znajdować się zbyt blisko punktu rozładowania i nieumyślnie zmienić ścieżki sprzężenia.
Korekta polega na sprawdzeniu rezystancji ciągłości uziemienia między podwoziem a punktem odniesienia symulatora. Położenie pasków uziemiających jest bardzo ważne – paski nie powinny okrążać stołów ani metalowych konstrukcji, powinny biec prosto, bez zaokrągleń. Większość laboratoriów przeprowadza tradycyjne testy multimetrem; prądy o wysokiej częstotliwości wymagają kontroli skoncentrowanej na impedancji, tj. indukcyjność powinna być utrzymywana na minimalnym poziomie.

Uszkodzenie elementów ekranujących

Przy wysokim napięciu wyładowania powietrznego, wewnętrzne elementy przełączające są narażone na obciążenia. Inne symulatory są projektowane dla napięcia 25-30 kV, co naraża je na wewnętrzne przeskoki i erozję przekaźnika. Styki przełączające zużywają się i ostatecznie tracą zdolność do utrzymywania stałego potencjału. Tego typu uszkodzenia niekoniecznie powodują natychmiastową awarię, a jedynie objawiają się chwilowymi awariami przy wysokich napięciach.
Rejestry serwisowe stają się przydatne. Projekty zaawansowanych maszyn do testowania ESD zawierają liczniki cykli, które zliczają liczbę wyładowań, umożliwiając wymianę sprzętu zgodnie z ustalonymi standardami konserwacji.

Tabela: Typowe wzorce awarii i działania naprawcze

Wpływ środowiska i kondycjonowanie pomieszczenia

Wyładowanie ESD nie zależy wyłącznie od urządzenia – wilgotność i stężenie powietrza również mają znaczący wpływ na skuteczność iskiernika. Przy niższej wilgotności występuje niższe napięcie przebicia, a łuk elektryczny zapala się szybciej. Gdy wilgotność spadnie poniżej 60%, produkty mogą nie przejść testu przy wilgotności poniżej 30%. Laboratoria błędnie wskazują na niestabilność testowanego urządzenia (DUT), podczas gdy w rzeczywistości przyczyną jest dryft środowiskowy.
Powtarzane testy lepiej utrzymują stabilność środowiskową. Rejestrowanie temperatury i wilgotności jest nadal uwzględniane w dokumentacji ewaluacyjnej w wielu profesjonalnych laboratoriach. Bardziej zaawansowane laboratoria posiadają filtr tłumiący plazmę, który stabilizuje wyładowanie nawet w warunkach niskiej wilgotności.

Pogorszenie stanu obwodu ładowania

W pistolecie symulującym wyładowania elektrostatyczne (ESD) prąd ładowania naprzemiennie kumuluje i szybko uwalnia energię. Straty wynikające z degradacji powłoki kondensatora wpływają na czas utrzymywania ładunku. Gdy utrzymywanie ładunku zanika zbyt szybko, szczytowe rozładowanie staje się niskie. Zespoły serwisowe nie wymieniają kondensatorów pojedynczo, lecz całe moduły ładowania, ponieważ tolerancje pojemności są ustawione tak, aby dokładnie powtarzać przebiegi.
Pogorszenie jakości obwodu ładowania wpływa również na dokładność pomiaru odwrócenia polaryzacji. Nowoczesne przyrządy pomiarowe wykorzystują równowagę ładunków sterowaną programowo, co zapewnia symetrię zarówno w rozładowaniu w kierunku przewodzenia, jak i w kierunku odwrotnym. Sprzęt stopniowo traci symetrię.

Niezamierzone podwójne rozładowanie

W przypadku podwójnego rozładowania, ładunek resztkowy pozostaje w końcówce pistoletu i rozładowuje się przed oczekiwanym momentem rozładowania. Wprowadza to inżynierów w błąd, sugerując, że produkt jest wadliwy. Przyczyną jest zazwyczaj zanieczyszczenie izolacji końcówki, uszkodzenie ścieżki rozładowania lub woda na powierzchniach elektrod.
Niezamierzone podwójne zadziałanie można wyeliminować poprzez oczyszczenie końcówki elektrody, wysuszenie obudowy lub wymianę zespołu głowicy. W gorszych przypadkach może dojść do nagromadzenia ładunków elektrostatycznych w mechanizmie sprzęgającym. Aby utrzymać płytkę rozładowczą, producenci zalecają usunięcie resztkowego ładunku za pomocą płytek rozładowczych, a następnie powtórzenie cyklu.

Warianty obsługi operatora

Przeoczony został problem związany ze sposobem trzymania urządzenia przez operatorów. W przypadku, gdy użytkownik położy rękę na uziemionym metalu lub pochyli się nad urządzeniem testowanym, sprzężenie ulega znacznej zmianie. Wymaga to prostopadłego i stabilnego kontaktu z wyładowaniem. Większość usterek przypisywanych słabościom urządzeń wynika z błędów kąta ustawienia operatora.
Geometria ruchu nie jest automatycznym wymogiem dla maszyny testującej ESD. Ta ostatnia wymaga szkolenia proceduralnego, stałych wskazówek dotyczących pozycjonowania oraz standardowej odległości wyładowania, aby można było jej używać do oceny w powietrzu. Istnieją laboratoria, które posiadają zautomatyzowane pozycjonowanie z wykorzystaniem robotów, co w dużym stopniu eliminuje zmienność operatora. LISUN dostarcza najlepsze pistolety symulujące ESD.

Nadmierna ekspozycja spowodowana nieprawidłowym odstępem cykli

Wyładowanie powoduje przejściowy wzrost temperatury elementu testowanego urządzenia (DUT). Powtarzające się bardzo szybko, kumulujące się nagrzewanie powoduje awarię, co nie jest zjawiskiem występującym w rzeczywistości. Odpowiednio rozłożone odstępy między kolejnymi wyładowaniami zapobiegają fałszywym awariom.
Pistolet symulujący ESD posiada wewnętrzny układ chłodzenia, ale wymagane jest zewnętrzne chłodzenie powierzchni testowanego urządzenia. Obudowa z delikatnego tworzywa sztucznego charakteryzuje się dłuższym utrzymywaniem ciepła, co wydłuża żywotność kolejnych łuków.

Wniosek

An Pistolet symulatora ESD jest zdecydowanie najlepszym odwzorowaniem rzeczywistej awarii elektrostatycznej. Stabilność pomiaru zależy jednak od stabilności przebiegów, sprawności elektrody, integralności ścieżki uziemienia, ciągłości środowiska, kształtu wyładowania i wpływu operatora. Błędne wnioski niekoniecznie wynikają z wadliwych produktów, a raczej z uszkodzonego sprzętu.
Zastosowanie odpowiedniego urządzenia do testowania ESD, potwierdzenie przebiegów fal, systemu przełączania, kontrolowanych czynników środowiskowych oraz udokumentowane rozmieszczenie punktów rozładowania może zapewnić poprawną ocenę. Systemy te, pod warunkiem prawidłowej konserwacji i kalibracji, ujawnią rzeczywiste słabości konstrukcyjne, zamiast działać nienaturalnie dziwacznie, co zwiększa zarówno bezpieczeństwo, jak i długoterminową wydajność produktu.
