Jedną z najczęstszych przyczyn awarii współczesnych systemów elektronicznych są wyładowania elektrostatyczne. Aby testy były skuteczne, ważna jest prawidłowa kalibracja pistoletu ESD. Kalibracja produktu jest istotna w przypadku tego pomiaru, niezależnie od tego, czy laboratorium przeprowadza testy zgodności, wstępną ocenę zgodności, czy walidację produktu. Typowe napięcie 30 kV Pistolet ESD może zapewnić znacznie większą wydajność rozładowania niż typowy pistolet, dlatego nadaje się do testowania wytrzymałościowego urządzeń przemysłowych, systemów zasilania, modułów oświetleniowych, elektroniki samochodowej, komponentów lotniczych i wbudowanych układów o dużej pojemności. Dla początkujących w dziedzinie testów ESD, kalibracja jest jedną z rzeczy, które należy zrozumieć przed uzyskaniem wiarygodnych i spójnych danych.
Kalibrację przeprowadza się w celu upewnienia się, że przebieg ESD odpowiada zalecanym parametrom IEC 61000-4-2Niniejsza norma ISO reguluje kształt, narastanie, szczytowy prąd i energię fali wyładowań elektrostatycznych (ESD). Nieuzyskanie prawidłowego kształtu fali w pistolecie ESD może doprowadzić inżynierów do błędnych wniosków dotyczących odporności i niezawodności produktu.

Dlaczego kalibracja jest niezbędna

Idea pistoletu ESD polega na symulowaniu sytuacji, która faktycznie ma miejsce w świecie rzeczywistym, gdy człowiek dotyka przedmiotu, dwa przedmioty ocierają się o siebie lub gdy przedmiot się ładuje. W przypadku nieprawidłowej kalibracji pistolet może zostać poddany obciążeniu lub przeciążeniu w celu przetestowania urządzenia kontrolującego. Te dwa scenariusze mogą prowadzić do błędnych decyzji.
Obciążenie produktu to fałszywy alarm, że urządzenie jest odporne na wyładowania elektrostatyczne (ESD). Nadmierne obciążenie może spowodować uszkodzenia, które nie wystąpiłyby w rzeczywistości. Kalibracja gwarantuje, że kształt fali, napięcie przebicia i energia rozładowania ESD są takie same jak w powtarzanych testach przy dowolnym poziomie wyjściowym. Dokładność kalibracji jest coraz ważniejsza w przypadku pistoletu ESD 30 kV, a zmiany mogą skutkować znaczną zmianą prądu szczytowego lub czasu narastania.
W przypadku testowania tego samego sprzętu w więcej niż jednym laboratorium, muszą one uzyskać podobne wyniki w podobnych warunkach. Producenci tacy jak LISUN oferują oprogramowanie obejmujące wbudowane kontrole kalibracji i akcesoria zaprojektowane z myślą o pomocy nowicjuszom w osiągnięciu stałego poziomu wydajności bez konieczności posiadania zaawansowanych umiejętności technicznych.

Zrozumienie kluczowych parametrów kalibracji

Impuls ESD charakteryzuje się szeregiem cech charakterystycznych. Wszystkie te parametry są sprawdzane w procesie kalibracji.
Prąd szczytowy
Zwiększenie napięcia powoduje zwiększenie prądów szczytowych, szczególnie w przypadku pistoletu ESD 30 kV.
Czas wschodu
Czas, w którym tętno wzrasta do wartości od 10% do 90 procent swojej maksymalnej wartości.
Szerokość impulsu
Czas trwania prądu rozładowania powyżej pewnego poziomu.
Dokładność powtórzeń
Gwarantuje, że wielokrotne wyładowania przy tym samym napięciu wytworzą podobne kształty fali.
Zmiana polaryzacji
Zapewnia, że ​​wielokrotne rozładowania tego samego napięcia skutkują podobnymi kształtami fal.
Dokładność napięcia
Sprawdza, czy wyświetlacz urządzenia osiągnął pożądany poziom napięcia.
Kalibrowany pistolet ESD może zagwarantować, że wszystkie te atrybuty nie przekroczą tolerancji podanych w IEC 61000-4-2.
Tabela: Typowe tolerancje kalibracji IEC dla pistoletów ESD

Wartości te stanowią uniwersalne kryteria wymagane w profesjonalnych laboratoriach EMC i są bardzo zbliżone do LISUN sprzętu i innych dostawców, którzy wyprodukowali zgodny sprzęt.

Sprzęt niezbędny do kalibracji

Proces kalibracji pistoletu ESD wymaga specjalistycznego sprzętu testowego. Początkujący muszą dysponować wysokiej jakości instrumentami pomiarowymi.
• Tłumiki w celu zabezpieczenia oscyloskopu przed wysokim prądem
• Stabilny przyrząd do kalibracji pozycjonowania mechanicznego.
• Płyta odniesienia uziemienia
• Kable koncentryczne o niskim poziomie szumów
Aby mieć pewność, że pomiar kształtu fali odpowiada charakterowi wyładowania, stosuje się standardowe wartości docelowe prądu.

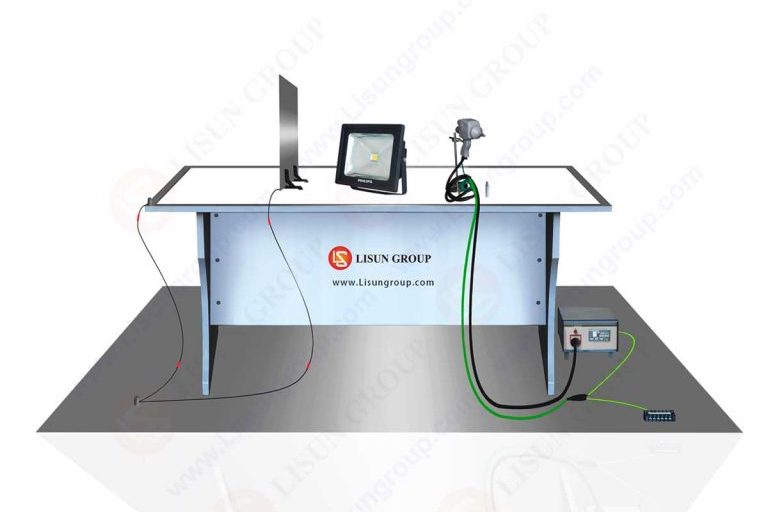

Rysunek: Pistolet ESD

Kroki kalibracji pistoletu ESD 30 kV

Możliwe jest przeprowadzenie automatycznej kalibracji, choć nowicjusze mogą też skorzystać z systematycznej procedury.
1. Przygotuj środowisko testowe
Kalibracja musi odbywać się w kontrolowanych warunkach. Zachowanie rozładowania zależy od temperatury i wilgotności, które powinny być stałe. Powierzchnie nie powinny być zakurzone ani zawilgocone. Płaszczyzna uziemienia odniesienia musi być czysta i dobrze połączona.
2. Podłącz pistolet do celu kalibracyjnego
Końcówka wyładowcza powinna ściśle przylegać do celu kalibracyjnego. Luźny kontakt lub niewspółosiowość modyfikują przebieg. Osoby, które po raz pierwszy używają oscyloskopu, muszą upewnić się, że cel jest mocno przymocowany do oscyloskopu za pomocą tłumików.
3. Wybierz napięcie i polaryzację
Zaleca się, aby początkujący zostali przeszkoleni w zakresie napięcia środkowego, tj. 5 kV, a następnie eksperymentowali z wyższymi napięciami pistoletu ESD 30 kV. Należy przeprowadzić testy zarówno biegunowości dodatniej, jak i ujemnej.
4. Wyzwól wyładowanie
Należy stosować regulowany przepływ wyładowań. Oscyloskop rejestruje każde wyładowanie. Aby zapewnić powtarzalność, początkujący powinni rejestrować co najmniej pięć impulsów na każdy poziom napięcia.
5. Oceń przebieg
Przebieg sygnału został nałożony na kryterium tolerancji IEC na oscyloskopie. Odchylenia wynikają z konieczności regulacji, czyszczenia końcówki lub wymiany uszkodzonych części wewnętrznych.
6. Dostosuj i przetestuj ponownie
Jeśli pomiary nie mieszczą się w dopuszczalnym zakresie, konieczne jest wprowadzenie pewnych zmian. Niektóre pistolety ESD posiadają wewnętrzne śruby kalibracyjne lub oprogramowanie do menu korekcji. Test należy powtarzać, aż do osiągnięcia tolerancji dla przebiegu fali.
7. Udokumentuj wyniki kalibracji
Wszelkie pomiary należy rejestrować, aby można było się do nich odwołać w przyszłości. Aby zapewnić przestrzeganie warunków kalibracji określonych w normie ISO/IEC 17025, laboratoria często wymagają protokołów.
8. Względy bezpieczeństwa
Kalibracja pistoletu ESD nie jest pozbawiona ryzyka. Musi być on odpowiednio izolowany, uziemiony i przeszkolony w zakresie obsługi. Końcówka wyładowcza nie powinna być w pobliżu. Nieużywany pistolet należy przechowywać w bezpiecznym miejscu. Od początkujących pracowników oczekuje się nadzoru podczas kalibracji, zanim zezwolą na jej przeprowadzenie bez nadzoru.

Korzyści z regularnej kalibracji

Regularna kalibracja zwiększa dokładność wyników testów, a testy odporności powinny wskazywać rzeczywiste zachowanie w warunkach rzeczywistych. Częsta kalibracja wydłuża również żywotność pistoletu ESD, szczególnie tych wysokonapięciowych. Laboratoria, w których… LISUNSystemy oparte na technologii Bluetooth często posiadają również automatyczne przypomnienia o kalibracji i przyjazne dla użytkownika interfejsy, dzięki którym systemy zachowują dokładność bez konieczności angażowania specjalisty.

Podsumowanie

Kalibracja pistoletu ESD jest bardzo ważna zarówno dla początkujących, jak i doświadczonych inżynierów, którzy chcą przeprowadzać testy odporności urządzeń elektronicznych. Jeszcze większa dokładność kalibracji jest konieczna w przypadku modeli wysokonapięciowych, takich jak… Pistolet ESD 30 kV, który charakteryzuje się wyższą energią wyładowania, a także wyższą zmiennością przebiegu. Początkujący mogą osiągnąć kontrolowaną i powtarzalną kalibrację dzięki dobrym narzędziom, kontrolowanemu środowisku testowemu i jasnemu zrozumieniu parametrów, które należy zastosować podczas kalibracji. Kalibracja poprawia również wyniki testów i pomaga w ocenie, czy test odporności odzwierciedla rzeczywiste zjawiska elektrostatyczne. Dzięki sprzętowi dostarczanemu przez renomowanych producentów, takich jak LISUN, proces kalibracji staje się dostępny, spójny i bardzo skuteczny w każdym laboratorium.
