Jak zmierzyć natężenie światła?

Definicja natężenie światła:
Natężenie światła określa się jako natężenie światła. Jednostką międzynarodową jest candela, co jest skrótem od CD. Inne jednostki to przy świecach i przy świecach. 1CD, czyli 1000mcd, 1 kandela odnosi się do natężenia światła pochodzącego z monochromatycznego źródła światła (częstotliwość 540×10^12Hz) w danym kierunku (natężenie promieniowania w tym kierunku wynosi 1/683 wat/kulistość). Można to obliczyć za pomocą twierdzenia całkowego Kirchhoffa.

W oparciu o zasadę testowania rozsył światła krzywa tradycyjnego źródła światła, metody badań natężenie światła 分配 urządzeń LED można ogólnie podzielić na dwa typy: jeden polega na tym, że dioda LED jest nieruchoma, a detektor fotometryczny odbierający światło obraca się i skanuje wokół niego; Drugim jest to, że detektor fotometryczny nie porusza się, a dioda LED obraca się i skanuje wokół wierzchołka powłoki opakowania. Ponieważ metody te mają wady związane z długim czasem badania, niską dokładnością pomiaru i kłopotliwą kalibracją, wprowadza się nową metodę badania i urządzenie, czyli natężenie światła jest odbierany przez detektor fotometryczny CCD, natężenie światła sygnał jest przekształcany na sygnał elektryczny poprzez funkcję konwersji fotoelektrycznej przetwornika CCD, a następnie natężenie światła mapę wewnętrznej ściany całej półkuli można uzyskać za pomocą oprogramowania systemu obrazowania. Nowa metoda testowania ma niezwykłe zalety szybkości testowania, wysokiej dokładności, obfitości informacji i intuicyjności.

1. Metoda rotacji:
Metoda rotacji dodaje oś c na podstawie tradycyjnej rozsył światła metoda testu krzywej, czyli linii od fizycznego środka osi optycznej LED do środka detektora. Podczas pomiaru oś c nie obraca się, a oś v obraca się o 180°, aby uzyskać płaską diodę LED rozsył światła krzywa. Następnie obróć oś c o stały kąt (miernik może samodzielnie wykonać podziałkę), ponownie zamocuj oś c i obróć oś v tak, aby rozsył światła można uzyskać krzywą na innej płaszczyźnie pod różnymi kątami. Po wielokrotnych pomiarach (liczba pomiarów jest powiązana z wielkością podziałki obrotu osi c), rozsył światła można uzyskać krzywe wielu płaszczyzn w całej przestrzeni. Po integracji z komputerem pełna przestrzenna rozkład natężenia światła krzywą można uzyskać.

Ta metoda opiera się na testowaniu rozkład natężenia światła najpierw krzywą płaszczyzny, następnie ustawienie osi obrotu, a poprzez obrót o 360°, poprzez wielokrotne pomiary pod wieloma kątami, osiąga się cel uzyskania całego przestrzennego rozkładu natężenia światła. Inną metodą obrotu jest ustawienie dwóch osi obrotu, aby uzyskać wielokrotność rozsył światła krzywe o różnych płaszczyznach kątowych i integrują je w przestrzenny rozkład natężenia światła krzywa. Ta metoda jest zalecana przez CIE (Międzynarodowa Komisja ds. Oświetlenia Świetlnego) do testowania rozkład natężenia światła urządzeń emitujących światło małej mocy.

2. Metoda testowania oparta na CCD
W tej metodzie czujnik obrazu CCD jest używany jako detektor światła w celu uzyskania natężenie światła obraz całej kuli świetlnej LED z dużą dokładnością, a następnie poprzez analizę oprogramowania komputerowego, dokładniejszą trójwymiarową diodę LED; rozkład natężenia światła mapę można uzyskać.

Mierzone urządzenie emitujące światło LED jest zamocowane w środku półkolistej komory, wewnętrzna powierzchnia półkulistej komory pomiarowej jest pokryta warstwą powłoki odbijającej światło rozproszone, w pobliżu środka półkuli zainstalowane jest wypukłe lustro, pomiędzy lustrem a diodą zamontowana jest przegroda izolująca bezpośrednie światło diody LED, a fotometr obrazujący CCD jest umieszczony bezpośrednio nad lustrem. Podczas pomiaru lampa LED emituje światło w powierzchni półkuli, które jest równomiernie odbijane na wewnętrznej powierzchni półkuli poprzez rozproszoną powłokę odbiciową ścianki półkuli. Detektor fotometryczny CCD może odbierać obraz całej półkulistej ściany wewnętrznej odbitej przez zwierciadło wypukłe. Ponieważ natężenie światła w różnych położeniach na wewnętrznej ściance półkulistej powierzchni jest różne, sygnały świetlne odbierane przez CCD w różnych miejscach na wewnętrznej ściance półkulistej powierzchni są również różne. Dzięki funkcji konwersji fotoelektrycznej CCD, odebrany sygnał optyczny jest przekształcany na sygnał elektryczny i wprowadzany do komputera. Oprogramowanie komputerowe analizuje i tworzy symulowany dwuwymiarowy obraz tworzony przez zwierciadło wypukłe. Następnie, za pomocą oprogramowania komputerowego, natężenie światła odpowiadające każdej współrzędnej dwuwymiarowego obrazu i określonemu położeniu półkulistej powierzchni wewnętrznej odpowiadającej każdej współrzędnej dwuwymiarowego układu współrzędnych obrazu są dalej analizowane, Dokładna przestrzenna mapa rozkładu natężenia światła LED w całej przestrzeni może być uzyskane.

Dlatego LISUN roześmiał się LSG-6000 Ruchomy detektor Goniofotometr (Lustro typu C) wyprodukowała firma LISUN całkowicie się spełnia LM-79-19, IES LM-80-08, ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2015, CIE-121, CIE S025, SASO 2902, IS16106 i EN13032-1 punkt 6.1.1.3 wymagania typu 4. LSG-6000 jest najnowszym udoskonalonym produktem LSG-5000 i LSG-3000 zgodnym z wymaganiami LM-79-19 standardowy punkt 7.3.1, jest to automatyczne natężenie rozsyłu światła System testowania krzywych 3D do pomiaru światła. Odległość pomiaru wynosi od 5m do 30m.

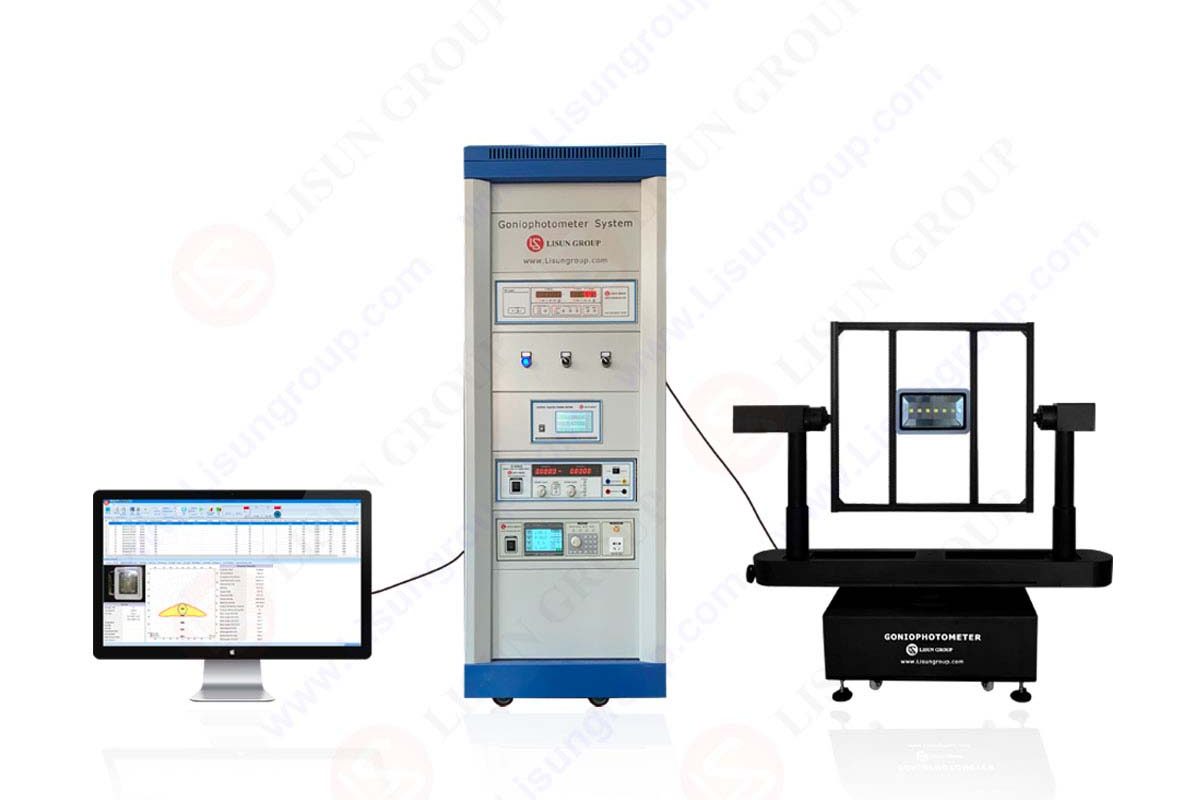

LSG-1890BCCD/LSG-1800ACCD goniospektroradiometr to wysoce precyzyjny, automatyczny przyrząd goniofotometryczny do pomiaru rozkładu światłości z możliwością obracania źródła światła. The LSG-1890BCCD/LSG-1800ACCD potrafi wykonać przestrzenny test CCT oraz rozkład intensywności test. Służy do pomiaru danych fotometrycznych w laboratorium przemysłowym opraw, takich jak oprawy LED, oświetlenie roślin LED, oprawy HID, świetlówki i tak dalej.

Lisun Firma Instruments Limited została znaleziona przez LISUN GROUP w 2003 roku. LISUN system jakości został ściśle certyfikowany przez ISO9001: 2015. Jako członek CIE, LISUN produkty są projektowane w oparciu o normy CIE, IEC i inne normy międzynarodowe lub krajowe. Wszystkie produkty przeszły certyfikat CE i zostały uwierzytelnione przez zewnętrzne laboratorium.

Naszymi głównymi produktami są Goniofotometr, Integracja Kuli, Spektroradiometr, Generator przepięć, Pistolety do symulatorów ESD, Odbiornik EMI, Sprzęt testowy EMC, Tester bezpieczeństwa elektrycznego, izba środowiska, izba Temperatura, Komora klimatyczna, Komora termiczna, Test w komorze solnej, Komora do badania pyłu, Wodoodporny test, Test RoHS (EDXRF), Test świecącego drutu i Test płomienia igłowego.
