Kompletny przewodnik po testerach widma: Twoje niezbędne narzędzie do pomiaru wyświetlaczy i oświetlenia

Abstrakcja
W branży technologii wyświetlania i oświetlenia nowoczesnego testery widma, znane również jako spektroradiometry, stały się niezbędnymi narzędziami do pomiaru koloru, luminancji i rozkładu widmowego mocy. Ich wydajność ma kluczowe znaczenie dla kontroli jakości, badań i rozwoju oraz zgodności z normami. W tym artykule zgłębiamy techniczne podstawy szybkich matryc CCD. testery widmasystematycznie analizuje kluczowe parametry wydajności i szczegółowo opisuje wyjątkowe możliwości instrumentów, takich jak LISUN LMS-6000 Seria przenośnych spektroradiometrów CCD w praktycznych zastosowaniach. Dzięki danym porównawczym i analizie scenariuszowej, niniejszy przewodnik zapewnia skuteczne ramy doboru i stosowania testerów widma dla producentów wyświetlaczy, inżynierów oświetlenia, badaczy i zespołów kontroli jakości.

1. Wstęp: Dlaczego dokładny pomiar widmowy jest podstawą
Od ekranów OLED smartfonów po wysokiej klasy monitory LCD, od oświetlenia konserwatorskiego w muzeach po oświetlenie ambientowe wnętrz samochodowych, dokładność odwzorowania kolorów i stabilność jakości światła są obecnie kluczowymi czynnikami decydującymi o wartości produktu i doświadczeniu użytkownika. Światło postrzegane przez ludzkie oko jest zasadniczo kombinacją promieniowania elektromagnetycznego o różnych długościach fal. Podczas gdy tradycyjne fotometry mierzą jedynie całkowity strumień świetlny lub luminancję, tester widma rozkłada i mierzy natężenie światła emitowanego przez źródło lub wyświetlacz dla każdej pojedynczej długości fali, uzyskując kompletny „odcisk palca optycznego”.

Dzięki tej funkcji testery widma stają się niezbędnymi narzędziami w następujących dziedzinach:
• Branża wyświetlaczy: precyzyjne pomiary pokrycia gamy kolorów ekranu, temperatury barwowej punktu bieli, jednolitości kolorów i rozkładu mocy widmowej w celu zapewnienia zgodności z rygorystycznymi standardami, takimi jak sRGB, DCI-P3 i Rec.2020.
• Branża oświetleniowa: Ocena źródeł światła LED dla Wskaźnik oddawania barw (CRI), tolerancję kolorów, czynniki zagrożenia światłem niebieskim i stabilność widmową w celu uzyskania zdrowych i inteligentnych rozwiązań oświetleniowych.
• Badania i testy: Używane do analizy charakterystyk transmisji/odbicia materiałów optycznych, pomiaru widm mocy lasera i oceny gęstości strumienia fotonów fotosyntetycznych (PPFD) lamp wspomagających wzrost roślin.

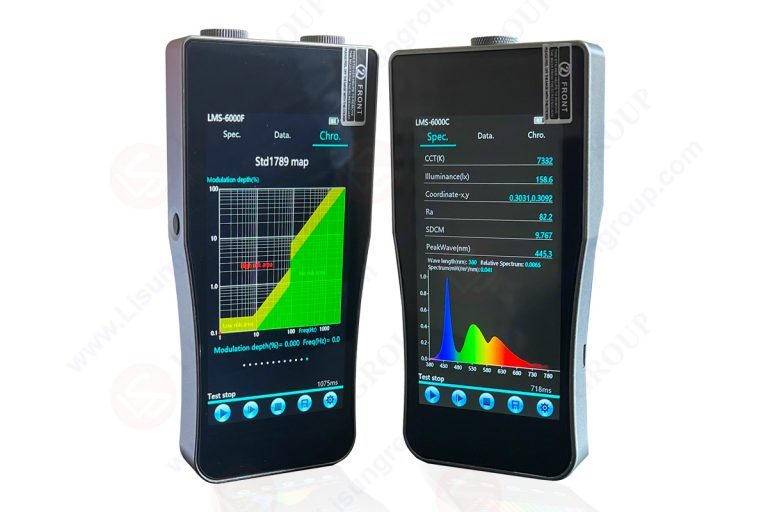

LMS-6000 Przenośny spektroradiometr CCD

2. Podstawowa technologia testerów widma: od dyspersji do detekcji
Tester widma składa się głównie z wejścia optycznego, układu dyspersyjnego, matrycy detektorów i jednostki przetwarzania sygnału. Jego zasadę działania można streścić w następujących krokach:
• Zbieranie światła: Mierzone światło dostaje się do szczeliny wejściowej przyrządu za pomocą światłowodu lub soczewki.
• Dyspersja widmowa: Światło trafia do monochromatora, gdzie siatka dyfrakcyjna (główny element dyspersyjny) rozprasza przestrzennie światło złożone zgodnie z długością fali, tworząc ciągłe widmo.
• Detekcja matrycowa: Rozproszone widmo jest rzutowane na matrycę detektorów o wysokiej czułości. Nowoczesne instrumenty przenośne wykorzystują głównie matryce CCD (Charge-Coupled Device) lub CMOS. Każdy piksel odpowiada określonemu wąskiemu pasmu długości fali, co umożliwia jednoczesne rejestrowanie sygnałów natężenia światła w całym zakresie widmowym.
• Digitalizacja i przetwarzanie: Sygnał elektryczny z detektora jest wzmacniany, konwertowany z postaci analogowej na cyfrową i przetwarzany przez wewnętrzny procesor w celu wygenerowania wykresu rozkładu mocy widmowej. Na tej podstawie wyprowadzane są setki parametrów fotometrycznych i kolorymetrycznych, takich jak luminancja, współrzędne chromatyczności, skorelowana temperatura barwowa (CCT) i CRI.

Podstawową zaletą testera widma wykorzystującego technologię matryc CCD (np. LMS-6000) to szybkość. Umożliwia on wykonanie pełnego pomiaru widmowego w milisekundy bez konieczności skanowania mechanicznego, co czyni go szczególnie przydatnym do dynamicznego pomiaru obrazu, szybkiej inspekcji linii produkcyjnej i analizy migotania.



3. Analiza narzędzia: kluczowe cechy wydajnego przenośnego spektroradiometru CCD
Korzystanie z LISUN LMS-6000 Przenośny spektroradiometr CCD jako punkt odniesienia pozwala nam określić podstawowe cechy, jakie powinien posiadać profesjonalny tester widma.
3.1 Wysoka dokładność i szeroki zakres dynamiki
Dokładność instrumentu opiera się na detektorze CCD i platformie optycznej. LMS-6000 Wykorzystuje on wysokiej jakości matrycę CCD z podświetleniem od tyłu, znaną z wysokiej czułości i niskiego poziomu szumów, w połączeniu z wysokiej jakości siatką holograficzną. To połączenie gwarantuje dokładność pomiaru w całym zakresie długości fal (zwykle obejmującym światło widzialne o długości 380–780 nm lub szerszym). Szeroki zakres dynamiczny pozwala na precyzyjny pomiar źródeł o bardzo wysokiej i bardzo niskiej luminancji jednocześnie, unikając błędów i opóźnień związanych z przełączaniem zakresów.

3.2 Wyższa prędkość pomiaru i przenośność
Dzięki możliwości jednoczesnego przechwytywania pełnego spektrum obrazu przez przetwornik CCD, LMS-6000 może osiągnąć czasy pomiaru nawet do milisekund, obsługując szybkie tryby pomiaru ciągłego. Ma to kluczowe znaczenie dla analizy przejściowych zjawisk optycznych, takich jak migotanie przyciemniania PWM i dynamiczna reakcja wyświetlacza. Jego przenośna konstrukcja integruje spektrometr, procesor, wyświetlacz i baterię w jednym urządzeniu, umożliwiając pomiary na miejscu z natychmiastowymi wynikami bez użycia komputera, co znacznie zwiększa wydajność pracy.

3.3 Potężne oprogramowanie i funkcjonalność
Choć sprzęt jest fundamentem, oprogramowanie jest duszą. Profesjonalne testery widma są wyposażone w solidne oprogramowanie analityczne, które powinno:
• Natychmiastowy pomiar wielu parametrów: Jednoczesne wyświetlanie wykresu widmowego i wszystkich kluczowych danych fotometrycznych/kolorymetrycznych.
• Przeprowadzanie analizy porównawczej: Łatwe porównywanie danych pomiarowych ze standardami docelowymi.
• Przeprowadzanie analiz przestrzennych i czasowych: obsługa zaawansowanych funkcji, takich jak mapowanie jednorodności kolorów i pomiary zależne od czasu.
• Oferujemy kompleksowe akcesoria: obejmują różne soczewki pomiarowe, korektory cosinusów, światłowody i osprzęt umożliwiający dostosowanie do różnych celów pomiarowych, takich jak wyświetlacze, źródła punktowe i powierzchniowe.

4. Porównanie danych o wydajności rdzenia: co definiuje poziom profesjonalny?
Aby ilościowo ocenić wydajność, w poniższej tabeli porównano podstawowe możliwości profesjonalnego, przenośnego testera widma CCD z możliwościami podstawowego spektrofotometru skaningowego.

5. Scenariusze praktycznego zastosowania
Wartość testera widma, takiego jak LMS-6000 jest w pełni realizowany w różnych scenariuszach:
• Linie produkcyjne urządzeń wyświetlających: Po zmontowaniu modułu wyświetlacza należy użyć testera widma z automatycznym ramieniem robota do szybkiej, punktowej kontroli. Gwarantuje to, że temperatura barwowa, luminancja i współrzędne gamy barw każdego ekranu mieszczą się w standardowej tolerancji, umożliwiając 100% kontrolę jakości produktu.
• Akceptacja projektu oświetlenia: Na placach budowy oświetlenia biurowego, hotelowego lub muzealnego inżynierowie mogą używać przenośnego urządzenia do bezpośredniego pomiaru rzeczywistych parametrów fotometrycznych i kolorymetrycznych zainstalowanych opraw oświetleniowych, weryfikując zgodność ze specyfikacjami projektowymi i zapewniając uzyskanie zamierzonego efektu oświetleniowego.
• Badania nad zdrowym oświetleniem: Instytucje badawcze wykorzystują precyzyjne pomiary spektralne do obliczania niewizualnych wskaźników biologicznych, takich jak natężenie promieniowania melanopicznego i natężenie promieniowania ważone zagrożeniem światłem niebieskim, dostarczając danych wspomagających rozwój zdrowszych produktów oświetleniowych.
• Tworzenie treści i postprodukcja: Studia filmowe i produkcyjne używają go do kalibracji profesjonalnych monitorów, co pozwala na zachowanie pełnej spójności kolorów od początku do końca, od zdjęć i postprodukcji aż po ostateczny wynik — dzięki czemu można osiągnąć prawdziwy przepływ pracy „to, co widzisz, to to, co dostajesz” (WYSIWYG).

6. Jak wybrać odpowiedni tester widma do swoich potrzeb
Oceniając opcje na rynku, należy wziąć pod uwagę następujące aspekty:
• Specyfikacje podstawowe: Priorytetem jest zakres długości fali, dokładność długości fali, szerokość pasma widmowego, zakres dynamiczny i szybkość pomiaru. W przypadku pomiaru wyświetlacza kluczowe znaczenie ma wysoka dokładność i szybkość.
• Dopasowanie do zastosowania: Dokładnie określ główne cele pomiarów (np. wyświetlacze samoemisyjne, światło rzutowane/odbite) i wybierz odpowiednie akcesoria (np. soczewki do pomiaru luminancji, odbiorniki kosinusowe).
• Wydajność operacyjna: Zastanów się, czy potrzebna jest przenośna konstrukcja typu „wszystko w jednym” z ekranem dotykowym i możliwością pracy w trybie offline, aby spełnić wymagania zarówno laboratoryjne, jak i terenowe.
• Oprogramowanie i możliwości rozbudowy: Oceń, czy oprogramowanie analityczne jest kompleksowe i przyjazne dla użytkownika oraz czy instrument obsługuje rozwój wtórny lub integrację z systemami automatycznymi.
• Zgodność i identyfikowalność: Sprawdź, czy kalibracja urządzenia jest zgodna z normami krajowymi/międzynarodowymi, co jest niezbędne do celów handlowych i certyfikacyjnych.

7. Wniosek
W dziedzinie pomiarów optycznych dane są jedynym językiem podejmowania decyzji. Wysokowydajny tester widma działa jak „oko optyczne” inżyniera, tłumacząc subiektywne postrzeganie światła i koloru na precyzyjne, obiektywne i powtarzalne dane. Nowoczesne, przenośne spektroradiometry oparte na technologii CCD, takie jak LISUN LMS-6000 Seria ta napędza branżę wyświetlaczy i oświetlenia w kierunku wyższej jakości i inteligentniejszego rozwoju. Łącząc szybkość, dokładność i wygodę, zapewniają precyzję laboratoryjną na halach produkcyjnych i w miejscach integracji, stając się niezbędnym elementem infrastruktury.

Inwestowanie w profesjonalistę tester widma to coś więcej niż zakup instrumentu; to zbudowanie niezawodnej ochrony technicznej jakości produktu i zainstalowanie wydajnego modułu przetwarzania danych na potrzeby badań i innowacji.
