Kompleksowe badanie komory testowej do śledzenia wycieków

Abstrakcyjny
Badanie śledzenia wycieków jest kluczową metodą oceny stosowaną do określania odporności materiałów izolacyjnych na śledzenie elektryczne w różnych warunkach środowiskowych. W artykule tym zbadano znaczenie Komora testowa śledzenia, skupiając się na LISUN TTC-1 Komora testowa śledzenia | Aparatura testowa śledzenia wycieków. Badanie zapewnia dogłębną analizę zasady działania, specyfikacji technicznych, procedur testowych i kluczowych zastosowań komory. Ponadto przedstawiono zestaw danych eksperymentalnych w celu zilustrowania jej skuteczności w ocenie właściwości materiałów.

1. Wstęp
Izolacja elektryczna odgrywa kluczową rolę w zapewnianiu bezpieczeństwa i niezawodności sprzętu elektrycznego i elektronicznego. Gdy izolacja jest narażona na wysokie napięcia i zanieczyszczenia środowiskowe, takie jak kurz i wilgoć, może z czasem ulec degradacji, co prowadzi do upływu prądu i ostatecznej awarii. Komora testowa Tracking została zaprojektowana w celu oceny porównawczego wskaźnika śledzenia (CTI) i wskaźnika śledzenia próbnego (PTI) stałych materiałów izolacyjnych.

Kolekcja LISUN TTC-1 Komora testowa śledzenia | Aparatura do testowania śledzenia wycieków jest jednym z najbardziej zaawansowanych urządzeń testowych w tej dziedzinie. Została zaprojektowana tak, aby spełniać międzynarodowe normy, takie jak IEC 60112, ASTM D3638 i UL 746AW niniejszym badaniu omówiono specyfikacje komory, metodologię testowania i znaczenie testowania śledzenia wycieków.

2. Przegląd komory testowej śledzenia

Komora testowa do pomiaru prądu pełzającego to urządzenie do testowania bezpieczeństwa elektrycznego, które przykłada wysokie napięcie do powierzchni materiału izolacyjnego, jednocześnie wprowadzając przewodzące zanieczyszczenie, aby ocenić jego odporność na prąd pełzający.

2.1 LISUN TTC-1 Komora do badań śledzenia | Aparatura testowa do śledzenia wycieków

Kolekcja LISUN TTC-1 Komora testowa Tracking została zaprojektowana specjalnie do pomiaru CTI i PTI materiałów izolacyjnych. Niektóre z jej kluczowych cech obejmują:

• Zakres napięcia: regulowany od 100 V do 600 V.
• System elektrod: Elektrody platynowe w precyzyjnych odstępach.
• Dostarczanie zanieczyszczeń: Kontrolowany system szybkości zrzutu.
• Funkcje bezpieczeństwa: Zamknięta komora z wentylacją i wyciągiem.
• Zgodność: spełnia normy IEC 60112, ASTM D3638 i UL 746A standardy.

Test przeprowadza się, umieszczając próbkę między dwiema elektrodami, przykładając określone napięcie i wprowadzając ciecz zanieczyszczającą w sposób kontrolowany. Odporność na śledzenie jest określana poprzez ocenę momentu wystąpienia przebicia elektrycznego.

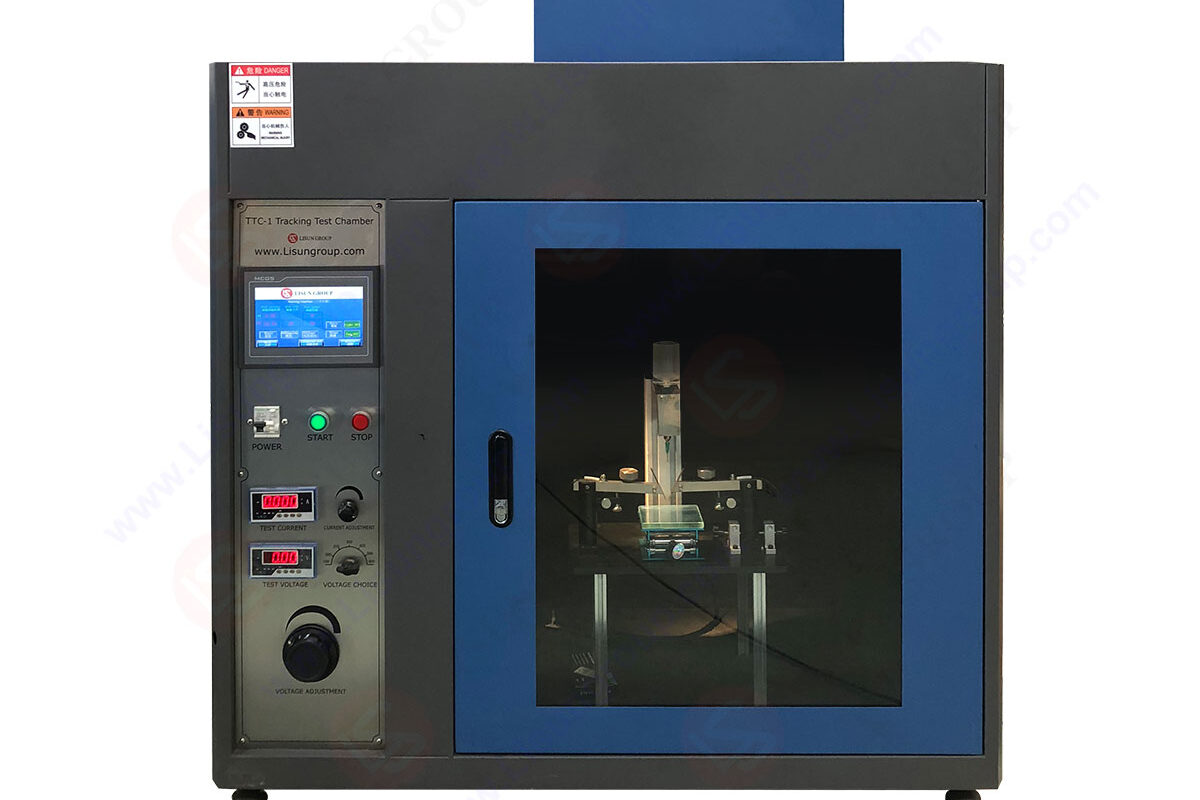

TTC-1 Komora testowa śledzenia

3. Zasada działania komory testowej śledzącej

Komora testowa działa na zasadzie symulacji rzeczywistych warunków środowiskowych w celu oceny charakterystyki rozpadu materiałów izolacyjnych.

3.1 Konfiguracja testu

• Przygotowanie próbki: Przygotowuje się prostokątną próbkę testową (50 mm × 20 mm × 3 mm).
• Umiejscowienie elektrod: Dwie elektrody platynowe umieszczane są na próbce w ustalonej odległości.
• Przyłożenie napięcia: Do elektrod przyłożone jest określone napięcie (100 V – 600 V).
• Wprowadzenie zanieczyszczeń: Przewodzący elektrolit (0.1% roztwór NH₄Cl) jest kapany z kontrolowaną szybkością.
• Obserwacje: Rejestruje się czas potrzebny do wykrycia uszkodzenia lub rezystancji materiału.

3.2 Kryteria niepowodzenia

Materiał uznaje się za uszkodzony, jeżeli:

• Przez dwie sekundy płynie prąd o natężeniu 0.5 A lub większym.
• Powstają widoczne ślady śladów zwęglonych.

4. Dane eksperymentalne i analiza

Przeprowadzono serię eksperymentów z wykorzystaniem LISUN TTC-1 Komora testowa do określania wartości CTI i PTI dla różnych materiałów izolacyjnych.

4.1 Konfiguracja eksperymentalna

• Napięcie: 250V do 600V
• Elektrolit: 0.1% roztwór NH₄Cl
• Szybkość kropli: 0.1 ml na 30 sekund
• Materiał elektrody: Platyna
• Typy próbek: żywica epoksydowa, PVC, poliwęglan, PTFE

4.2 Wyniki

4.3 Dyskusja
• Żywica epoksydowa i PTFE wykazały najwyższą odporność na prąd pełzający przy CTI >600 V, co czyni je odpowiednimi do zastosowań w izolacji wysokonapięciowej.
• PVC wykazywało wczesną awarię przy napięciu 300 V, co wskazuje na jego niższą odporność na pełzanie elektryczne.
• Poliwęglan miał umiarkowany poziom rezystancji i zawodził przy napięciu 450 V.

Wyniki te pokazują, że komora testowa jest skuteczna w ocenie wydajności izolacyjnej różnych materiałów.

5. Znaczenie testowania śledzenia wycieków
Badanie wycieków przy użyciu komory testowej jest niezwykle istotne w przypadku wielu zastosowań, w tym:

• Bezpieczeństwo elektryczne: Zapobiega uszkodzeniom izolacji, które mogą prowadzić do zwarć i zagrożenia pożarem.
• Wybór materiałów: Pomaga producentom wybrać odpowiednie materiały izolacyjne dla podzespołów elektrycznych.
• Zgodność z przepisami: gwarantuje, że materiały spełniają międzynarodowe normy bezpieczeństwa.

Kolekcja LISUN TTC-1 Komora testowa do śledzenia wycieków | Aparatura do testowania wycieków jest szeroko stosowana w takich gałęziach przemysłu jak:

• Produkcja elektroniki i półprzewodników
• Motoryzacja i lotnictwo
• Dystrybucja i przesył energii
• Sprzęt AGD

6. Wniosek
W badaniu tym podkreślono znaczenie Komora testowa śledzenia w ocenie odporności materiałów izolacyjnych na śledzenie elektryczne. LISUN TTC-1 Komora testowa do śledzenia wycieków | Aparatura do śledzenia wycieków okazuje się niezbędnym narzędziem do oceny wartości CTI i PTI, zapewniając niezawodność materiałów i zgodność z normami międzynarodowymi.

Przedstawione dane eksperymentalne potwierdzają, że materiały takie jak żywica epoksydowa i PTFE mają doskonałą odporność na prąd pełzający, podczas gdy PVC ma gorszą wydajność pod wpływem naprężeń elektrycznych. Komora testowa do pomiaru prądu pełzającego odgrywa zatem kluczową rolę w zapewnieniu bezpieczeństwa i trwałości materiałów izolacyjnych.
