IEC 60669-1, klauzula 19.1 i 19.2, szafa obciążeniowa do testowania lamp fluorescencyjnych ze statecznikiem zewnętrznym

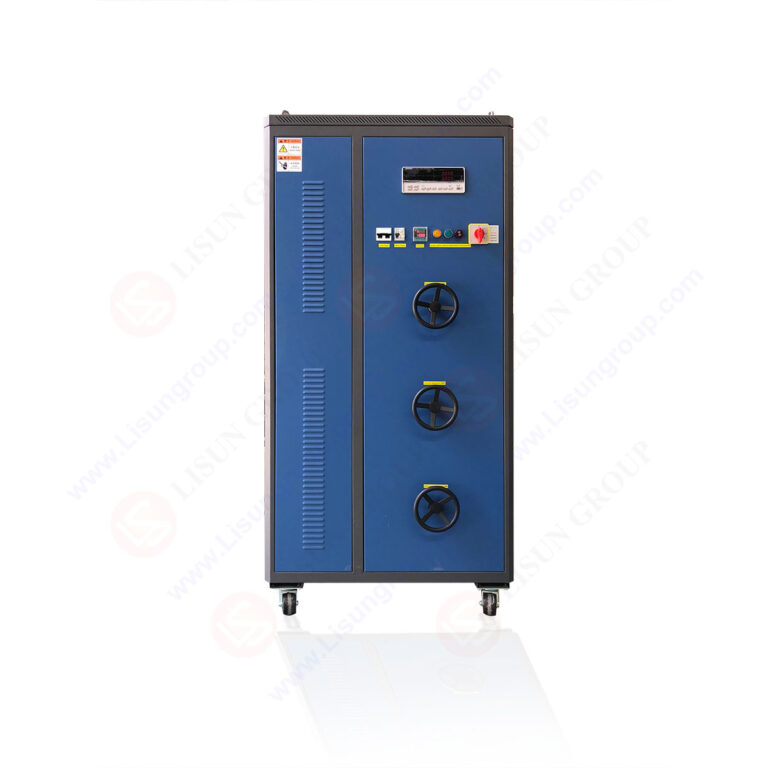

DFX-20 Zewnętrznie obciążona szafa obciążeniowa do testowania lamp (rezystancyjna, indukcyjna i pojemnościowa) umożliwia symulację różnych typów obciążeń rezystancyjnych, indukcyjnych i pojemnościowych. Poprzez regulację wyjściowych parametrów elektrycznych, zapewnia odpowiednie środowisko pracy dla odpowiednich akcesoriów elektrycznych, weryfikując w ten sposób, czy ich parametry spełniają normy przy danym obciążeniu. Urządzenie posiada wbudowany moduł monitorowania parametrów elektrycznych, który może gromadzić kluczowe dane, takie jak napięcie przemienne, prąd, moc i współczynnik mocy w czasie rzeczywistym. Posiada również funkcję zliczania predefiniowanych wartości, która pozwala na ustawienie liczby testów zgodnie z potrzebami, spełniając standardowe procedury testowania obciążenia. Może być również używane w połączeniu z odpowiednim sprzętem do testowania trwałości i wytrzymałości na zginanie, tworząc kompletne rozwiązanie do testowania wydajności akcesoriów elektrycznych.

Normy:

Specyfikacja:
• Tryby wyjściowe: rezystancyjny, indukcyjny i pojemnościowy
• Zakres napięcia wyjściowego: 0~275V; Dokładność: 1 V
• Współczynnik mocy PF: regulowany od 0.30 do 0.98 przy natężeniu prądu poniżej 16 A; regulowany od 0.60 do 0.98 przy natężeniu prądu powyżej 16 A; rozdzielczość współczynnika mocy wynosi 0.01
• Wbudowany cyfrowy miernik mocy; może mierzyć napięcie prądu przemiennego, natężenie prądu, moc i współczynnik mocy; Dokładność: ± (0.4% odczytu + 0.1% zakresu + 1 cyfra)
• Obciążenie A: Kondensatory wyposażone są w dwa zestawy, jeden zestaw ma pojemność 70uF, a drugi zestaw ma pojemność 140uF; Obciążenie B: Pojemność wynosi 7.3uF, indukcyjność wynosi 0.5H.
• Licznik: 0～999,999 razy

Zastosowanie:DFX-20 może współpracować z CZKS-3 or CZKS-6 Tester żywotności sześciopozycyjnego przełącznika gniazda wtykowegoi może również współpracować z SW-6 Tester zginania kabla zasilającego.

IEC60669-1 Test przełączników przeznaczonych do obciążeń indukcyjnych

IEC60669-1 19.2 Test przełączników przeznaczonych do obciążeń lamp obciążonych zewnętrznie

IEC 60669-1 Rysunek 12a – Schematy obwodów do testowania przełączników przeznaczonych do stosowania w obciążeniach lamp ze statecznikiem zewnętrznym
