Wskaźnik dla wtyczek z płaskimi bolcami o bardzo niskim napięciu AS/NZS 3112 Rysunek E.1

Wzornik GNGPL-31E1 do wtyczek niskonapięciowych z płaskimi bolcami jest ściśle zgodny z normą AS/NZS 3112, Załącznik E, Rysunek E.1. Ten wzorzec pomiarowy jest przeznaczony do weryfikacji wymiarów dwóch wtyczek niskonapięciowych z płaskimi bolcami o natężeniu do 15 A w obwodach bardzo niskiego napięcia w Australii i Nowej Zelandii. Zgodnie z normą AS/NZS 3112, wtyczki do obwodów bardzo niskiego napięcia należy sprawdzać poprzez pomiar zgodnie z wymiarami określonymi na Rysunku E.1, a nasz wzorzec wzorcowy zapewnia szybki i niezawodny sposób weryfikacji zgodności w produkcji i badaniach laboratoryjnych.

Kluczowe wymiary:
• Grubość kołka: 1.63 mm ± 0.13 mm
• Szerokość kołka: 6.35 mm ± 0.13 mm
• Odległość między dwoma pinami: 19.56 mm ± 0.25 mm
• Przesunięcie pionowe pinów: 8.59 mm ± 0.13 mm
• Długość kołka: 17.0 mm ± 0.4 mm
• Minimalna całkowita średnica zewnętrzna korpusu wtyczki: Ø36.5 mm

Procedury testowe
• Oczyść powierzchnię miernika i wtyk próbki testowej, aby usunąć zadziory, kurz i zanieczyszczenia, które mogą wpłynąć na wyniki pomiarów. Przed pomiarem upewnij się, że miernik nie jest odkształcony, nie ma zarysowań ani śladów zużycia.
• Dopasuj dwa płaskie bolce wtyczki ELV do odpowiednich pozycji w gnieździe miernika. Powoli wsuń bolce wtyczki w otwory kontrolne miernika. Bolce wtyczki powinny całkowicie wejść w gniazda pomiarowe, bez wciskania na siłę lub zacinania się.
• Sprawdź, czy odległość pozioma pomiędzy środkami i przesunięcie pionowe pomiędzy dwoma pinami mieszczą się w zakresie tolerancji.
• Włóż wtyki wtyczki do końca w pozycję pomiaru długości czujnika. Sprawdź, czy długość odsłoniętych wtyków spełnia wymagania 17.0 mm ± 0.4 mm. Wtyki nie mogą być zbyt długie ani zbyt krótkie.
• Umieścić korpus wtyczki w okrągłym otworze odniesienia w sprawdzianie. Korpus wtyczki nie może przekraczać minimalnej określonej średnicy zewnętrznej Ø36.5 mm.
• Jeżeli wtyczka może płynnie pasować do wszystkich odpowiednich pozycji kontrolnych wzorca bez zacięć, a wszystkie wymiary mieszczą się w określonych tolerancjach, próbka jest zgodna z normą AS/NZS 3112, Załącznik E, Rysunek E.1. Jeżeli w którejkolwiek pozycji występuje wyraźne zacięcie lub przekroczenie tolerancji wymiarowej, wtyczka jest niezgodna.
• Po każdym badaniu należy wyczyścić miernik, a w przypadku długoterminowego przechowywania należy zastosować olej antykorozyjny, aby zapobiec utlenianiu.

Aplikacje:
• Kontrola jakości przychodzącej wtyczek niskonapięciowych z dwoma płaskimi bolcami w Australii i Nowej Zelandii
• Badanie zgodności wymiarowej linii produkcyjnej
• Weryfikacja zgodności z wymaganiami laboratorium zewnętrznego
• Walidacja prototypów badawczo-rozwojowych dla producentów wtyczek i gniazd ELV
• Test wstępny certyfikacji bezpieczeństwa przed zatwierdzeniem przez SAA

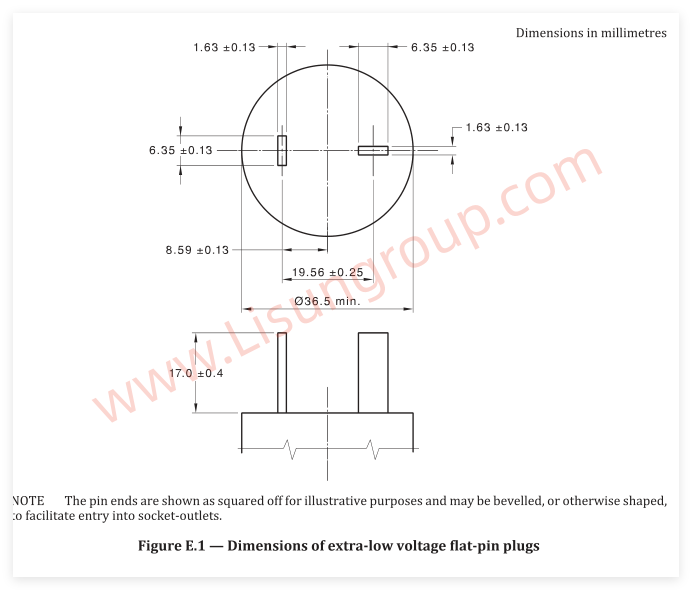

AS/NZS 3112 Rysunek E.1
