Nowoczesne projektowanie oświetlenia, jego zgodność z przepisami i walidacja wydajności wymagają dokładnej oceny rozkładu natężenia światła. Podstawą tej oceny jest goniofotometr, który umożliwia precyzyjną analizę kątową światła emitowanego przez oprawę oświetleniową. Jest to kluczowy etap w profesjonalnych laboratoriach pomiaru światła, szczególnie w przypadku opraw pomiarowych planowanych do zastosowań w architekturze, drogownictwie, przemyśle lub na zewnątrz. Goniofotometr typu C cieszy się dużą popularnością wśród innych geometrii systemu, ponieważ jest elastyczna i umożliwia obsługę zarówno opraw symetrycznych, jak i asymetrycznych w standardowych warunkach testowych.
Systemy typu C charakteryzują się geometrią współrzędnych i osią obrotu, umożliwiającą pełny pomiar natężenia światła w różnych płaszczyznach. Wiedza na temat różnic w działaniu goniofotometru stosowanego w oprawie symetrycznej i asymetrycznej pomoże inżynierowi upewnić się, że uzyskane wyniki są prawidłowe i zapobiegnie ewentualnym błędom w charakterystyce parametrów optycznych.

Podstawowa koncepcja geometrii goniofotometru typu C

Decyzja o zastosowaniu goniofotometru typu C wynika z zastosowania sferycznego układu współrzędnych, który umieszcza oprawę w układzie pomiarowym względem kątów pionowych i poziomych. Cechą charakterystyczną tego układu jest to, że natężenie światła jest mierzone w zależności od dwóch współrzędnych kątowych, zwykle nazywanych kątami C i gamma.
Podczas pracy goniofotometru oprawa oświetleniowa jest przesuwana wokół ustalonej pary osi obrotowych, a detektor fotometryczny jest utrzymywany w stałej odległości od źródła. Taka geometria umożliwia pomiar wartości natężenia całego przestrzennego wzoru emisji oprawy.
Systemy typu C są szczególnie odpowiednie do opraw oświetleniowych, które świecą w dół lub poza określoną płaszczyznę odniesienia, co jest typowe w większości zastosowań oświetleniowych.

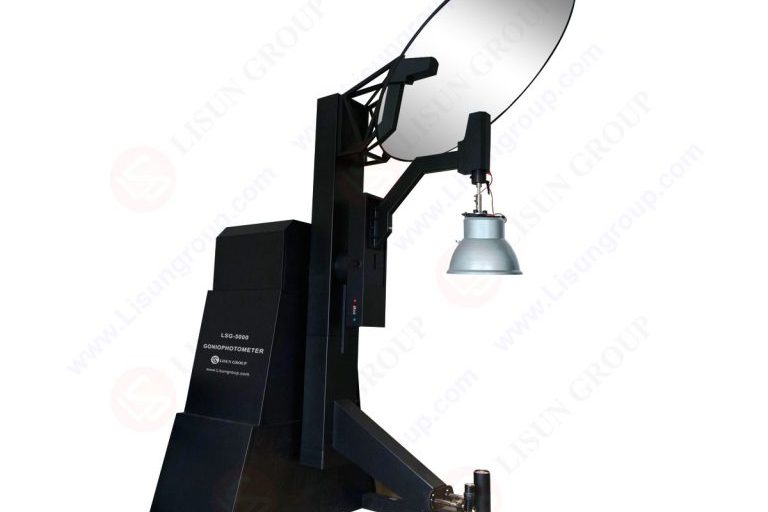

Rysunek: Goniofotometr typu C

Sekwencja operacji w badaniu goniofotometrycznym typu C

Zaczyna się od zamontowania oprawy w goniofotometrze. Stabilność mechaniczna na tym etapie jest ważna, ponieważ niewielkie odchylenie od osi może spowodować błędy kątowe, które są przenoszone na cały zestaw danych pomiarowych.
Po zasileniu i podłączeniu do źródła ciepła, oprawa jest mierzona w zakresie ustalonych wcześniej pozycji kątowych. Każda pozycja jest rejestrowana za pomocą natężenia światła przez detektor, a oprogramowanie systemu kompiluje te dane w celu utworzenia pełnej mapy natężenia przestrzennego.
Goniofotometr wymaga precyzyjnej koordynacji między ruchem mechanicznym a akwizycją danych. Nowoczesne systemy charakteryzują się dobrym obrotem i pozycjonowaniem kątowym, co zapewnia stabilność pomiarów podczas długich testów.

Charakterystyka pomiaru oprawy symetrycznej

Oprawy symetryczne generują światło, które nie podąża za jednym, centralnym kierunkiem. Dotyczy to zarówno okrągłych opraw downlight, opraw dookólnych, jak i wielu opraw dekoracyjnych. W takich przypadkach rozsył światła jest równomierny we wszystkich płaszczyznach poziomych.
W przypadku goniofotometru pracującego z oprawami symetrycznymi wydajność jest wyższa, ponieważ do scharakteryzowania całego rozkładu światła wykorzystuje się mniej płaszczyzn kątowych.
Taka symetria ułatwia analizę i skraca czas testu, nie wpływając na dokładność. Niemniej jednak, prawidłowe ustawienie jest niezbędne, ponieważ jakiekolwiek przesunięcie wzdłuż rzeczywistej osi symetrii spowoduje zniekształcenie pomiarów i wygeneruje sztuczną asymetrię w danych pomiarowych.

Wyzwania związane z pomiarem opraw oświetleniowych o asymetrii

Oprawy asymetryczne zostały zaprojektowane tak, aby kierować światło w określonych kierunkach. Do tej kategorii należą oprawy uliczne, naświetlacze ścienne, reflektory i oprawy tunelowe. Ich układy optyczne celowo zapewniają nierównomierny rozkład światła, aby sprostać specyficznym potrzebom danego zastosowania.
W przypadku produktów asymetrycznych obsługa goniofotometru jest bardziej skomplikowana. Pomiary należy również przeprowadzać w różnych płaszczyznach C, aby uzyskać pełną zmienność kierunkową. Brak lub niewystarczające pokrycie kątowe może skutkować niekompletnością danych fotometrycznych lub niedokładnym obrazem.
Geometria typu C zapewnia w takich sytuacjach wyraźną przewagę, ponieważ można ją ustawić pod kątem, a rozbudowane mapowanie kątowe można przeprowadzić bez ręcznej zmiany orientacji oprawy. System rejestruje kierunkowe zmiany natężenia, co pozwala na wiarygodną ocenę parametrów optycznych.

Rozważania dotyczące ruchu i stabilności detektora

Stopień dokładności pomiaru ma kluczowe znaczenie dla stabilności detektora i precyzji jego ruchów. W przypadku użycia goniofotometru, detektor musi pozostać w stałej odległości/orientacji od oprawy oświetleniowej podczas testu.
Odczyty intensywności są obarczone niepewnością związaną z drganiami mechanicznymi, luzami lub nierównomiernym ruchem. Efekty te są łagodzone poprzez sztywność konstrukcji mechanicznej, dokładność łożysk i kontrolę profili ruchu w systemach wysokiej jakości.
Niektórzy producenci lubią LISUN produkujemy goniofotometry typu C, które są specjalnie zbudowane w sposób uwzględniający stabilność mechaniczną, dzięki czemu nie ma możliwości zatrzymania ruchu detektora nawet podczas długiego okresu pomiaru.

Dokładność pomiaru światła i kalibracja

Prawidłowa kalibracja detektora fotometrycznego i układu pozycjonowania kątowego jest niezbędna do uzyskania wiarygodnego pomiaru światła. Kalibracja ma na celu upewnienie się, że zarejestrowane wartości natężenia światła odzwierciedlają rzeczywistą moc świetlną.
Kalibracja goniofotometrów. Goniofotometry typu C są kalibrowane z wykorzystaniem identyfikowalnych źródeł odniesienia i weryfikowane za pomocą testu kątowego. Okresowa kalibracja zapewnia wiarygodność wyników, szczególnie w przypadku przekazywania danych do organów regulacyjnych lub certyfikacji produktu.
Szczególną uwagę przywiązuje się do spójności kalibracji w przypadku interpretacji pomiędzy oprawami symetrycznymi i asymetrycznymi, ponieważ różnice w kształcie rozkładu światła prawdopodobnie wynikają z rzeczywistego zachowania optycznego, a nie z błędów pomiarowych.

Porównanie zachowań testowych symetrycznych i asymetrycznych

Porównanie to wskazuje na konieczność dobrego poznania działania goniofotometru przy doborze parametrów badania i interpretacji wyników.

Przetwarzanie danych i generowanie plików fotometrycznych

Po dokonaniu pomiaru, uzyskane dane są konwertowane na standardowe dane fotometryczne, z których korzystają projektanci oświetlenia i agencje nadzorujące. Takie pliki przedstawiają przestrzenny rozkład światła w formacie zrozumiałym dla oprogramowania do symulacji i projektowania.
W przypadku opraw symetrycznych tworzenie pliku jest dość proste, ponieważ jest on spójny obrotowo. Oprawy asymetryczne są wrażliwe na interpolację i weryfikację danych, aby zapewnić zachowanie pożądanych aspektów kierunkowych.
Oświetlenie oblicza podstawę danych goniofotometru C, aby oszacować poziom natężenia oświetlenia w rzeczywistej instalacji, kontrolę olśnienia i efektywność energetyczną.

Rola w zakresie zgodności i walidacji aplikacji

Prawidłowa obsługa goniofotometrów może być korzystna dla spełnienia międzynarodowych norm oświetleniowych i wymagań aplikacyjnych. Wymogi projektowe i regulacyjne wykorzystują dane fotometryczne, aby zapewnić, że oprawy oświetleniowe zachowują się zgodnie z oczekiwaniami.
W przypadku oświetlenia drogowego asymetria zapewnia odpowiednie rozmieszczenie światła i minimalizację olśnienia. W przypadku oświetlenia architektonicznego, efekty estetyczne i funkcjonalne są determinowane przez symetrię lub kontrolowaną asymetrię. Aby obiektywnie zweryfikować te projekty, goniofotometry typu C zapewniają wymaganą elastyczność pomiaru.

Długoterminowa niezawodność i powtarzalność

Jest to niezbędne w profesjonalnych środowiskach testowych ze względu na spójność czasową. Zastosowanie goniofotometru powinno gwarantować porównywalne wyniki w serii przebiegów testowych i generacji produktów.
Konstrukcja mechaniczna, niezawodna elektronika i dobra integracja oprogramowania gwarantują, że wydajność pomiaru nie ulegnie pogorszeniu. LISUN Systemy goniofotometrów typu C zaprojektowano tak, aby umożliwić pracę laboratoriów przez długi okres czasu, przy minimalnych problemach z dryftem, co oznacza, że ​​dane są wiarygodne przez cały cykl życia sprzętu.

Wniosek

Ważne jest, aby wiedzieć, jak działa goniofotometr w systemach typu C do pomiaru światła zarówno w oprawach symetrycznych, jak i asymetrycznych. Goniofotometr typu C Posiada elastyczną strukturę, która umożliwia dokładną analizę kątów bez pogorszenia dokładności pomiaru w szerokiej gamie konstrukcji opraw oświetleniowych. Produkty symetryczne wymagają efektywnego testowania, natomiast oprawy asymetryczne można w pełni zdefiniować za pomocą testów wielopłaszczyznowych.
Goniofotometry typu C są również częścią profesjonalnych testów fotometrycznych, charakteryzujących się stabilną konstrukcją mechaniczną, precyzyjnie kontrolowanym detektorem i przewidywalnym przetwarzaniem danych. Ta metoda pomiaru, wykorzystująca zaawansowane mechanizmy zapewniane przez… LISUN pozwala upewnić się co do walidacji wydajności, zgodności z przepisami i podejmowania decyzji dotyczących projektu oświetlenia w najróżniejszych zastosowaniach.
