Teoria wykorzystania aluminium i sfery integrującej w fotometrii

I. Definicja kula integrująca:
Kula integrująca to pusta, wydrążona wnęka pokryta rozproszoną, białą odblaskową powłoką, zwaną również kulą fotopową lub kulą strumienia. W ścianie znajduje się jeden lub więcej otworów do wpadania światła i do umieszczenia odbiornika światła. Wewnętrzna ściana tzw integrująca sfera powinna być dobrą sferyczną powierzchnią; zwykle odchylenie od idealnej kuli nie przekracza 0.2% średnicy wewnętrznej. Wewnętrzna ściana kuli pokryta jest materiałem o idealnej dyfuzji, czyli materiałem o współczynniku odbicia rozproszonego bliskim 1. Zwykle stosuje się BaSO4. Wymieszaj równomiernie z klejem, a następnie spryskaj wewnętrzną ścianę. Widmowy współczynnik odbicia powłoki BaSO4 w zakresie widzialnym może osiągnąć 99%.

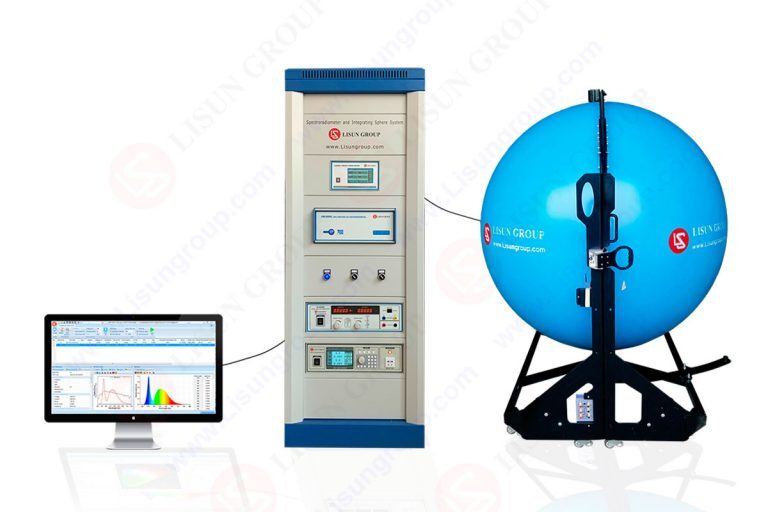

LISUN Integracja Kuli Spektroradiometr LED Testing System służy do pomiaru światła pojedynczych diod LED i produktów oświetleniowych LED. Jakość diod LED należy sprawdzić sprawdzając jej parametry fotometryczne, kolorymetryczne i elektryczne. Według CIE 177, CIE84,  CIE-13.3, IES LM-79-19, Inżynieria optyczna-49-3-033602, ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2015, IESNA LM-63-2, IES-LM-80 i ANSI-C78.377zaleca stosowanie spektroradiometru macierzowego z kulą całkującą do badania produktów SSL. The LPCE-2 stosowany jest system LMS-9000C Spektroradiometr CCD o wysokiej precyzji lub LMS-9500C Spektroradiometr CCD klasy naukowej i kula integrująca z podstawą uchwytu. Ta kula jest bardziej okrągła, a wynik testu jest dokładniejszy niż tradycyjna kula całkująca.



Światło wpadające do integrująca sfera jest wielokrotnie odbijany przez wewnętrzną powłokę ściany, tworząc jednolite oświetlenie na wewnętrznej ścianie. Aby uzyskać większą dokładność pomiaru, apertura kuli całkującej powinna być jak najmniejsza. Współczynnik apertury definiuje się jako stosunek powierzchni kulistej otworu kuli integrującej do całkowitej powierzchni ściany wewnętrznej. Ogólnie rzecz biorąc, istnieją dwa typy integrujących się struktur kulistych. Jedna to struktura 2pi, a druga to struktura 4pi. Nowy typ stołu załadunkowego integrującego kulę IS-*MWprowadzony przez Lushana można wykorzystać do testowania czterech typów różnych typów protokołu SSL, w tym wszystkich emitujących kierunkowo lub tylko jednego kierunkowego (ignorując kierunek).

Połączenia IS-*M**P fotometryczna kula całkująca (otwierana z boku) może być również używana do badań dwukierunkowych. Test 4pi polega po prostu na przetestowaniu lampy w środku kuli całkującej, a 2pi polega na przetestowaniu lampy w bocznym otworze. Testy 4pi są odpowiednie dla wszystkich typów SSL, w tym wszystkich emisji kierunkowych lub tylko jednego kierunkowego (ignorowanie kierunku), testy 2pi są odpowiednie dla emiterów do przodu (ignorowanie kierunku z dużymi radiatorami i brakiem emisji kierunkowej) oraz dla diod LED bez emisji wstecznej.

II. Funkcje sfery integrującej są następujące

1. Odbiornik światła
Światło wpadające do integrująca sfera przechodzi przez mały otwór w kuli całkującej i ustawia jeden lub dwa detektory światła, takie jak selenowe ogniwa fotowoltaiczne lub fotopowielacze na wewnętrznej ścianie. Prąd świetlny emitowany przez detektor światła jest proporcjonalny do natężenia oświetlenia na wewnętrznej ściance kuli całkującej, tzw. Natężenie oświetlenia integrująca sfera, proporcjonalny do strumienia światła wpadającego do sfery całkującej. W ten sposób można poznać zmianę strumienia światła wchodzącego do sfery całkującej zgodnie ze zmianą wyjściowego prądu świetlnego.

2. Równomiernie oświetlona powierzchnia
Kilka lamp (zwykle cztery lub sześć) jest rozmieszczonych symetrycznie i równomiernie na wewnętrznej ścianie kuli całkującej, naprzeciw otworu wyjściowego. Światło emitowane przez lampę jest wielokrotnie odbijane od wewnętrznej ściany i tworzy jednolitą i jasno oświetloną powierzchnię kuli. Można go wykorzystać jako jednolitą jasność i duże pole (2w>140 stopni) powierzchni (źrenica wejściowa układu optycznego jest w zasadzie zgodna z otworem wyjściowym) mierzonego układu optycznego. Ta sfera całkująca służy do pomiaru współczynnika zaniku i jednorodności oświetlenia obiektywów fotograficznych.

3. Sferyczna równoległa rura świetlna
Dwa otwory są otwarte na obu końcach poziomej linii osi kuli całkującej. Jeden otwór służy do zamontowania soczewki kolimacyjnej, a ogniskowa soczewki kolimacyjnej jest równa średnicy wewnętrznej ścianki kuli. Kilka lamp jest symetrycznie ustawionych na muszli w pobliżu zwierciadła obiektywu i wymagane jest, aby emitowane przez nie światło nie mogło padać bezpośrednio na zwierciadło obiektywu. Kolejny otwór zaślepia się korkiem otwierającym się centralnie, a przesłona w kształcie rogu z czarną warstwą absorbera na wewnętrznej ściance jest zatykana na zewnątrz zaślepki, dzięki czemu całe światło wpadające do otworu zaślepki jest całkowicie pochłaniane przez przesłonę. W ten sposób zatyczka i przesłona razem tworzą pochłaniacz. W ten sposób kula symuluje dla kolimatora całkowicie czarny cel na jasnym niebie.

Kiedy zaślepka i przesłona zostaną usunięte i zastąpione białą zatyczką, kula symuluje jasne niebo o jednolitej jasności. Sfera integrująca z soczewką kolimacyjną, lampą i czarno-białymi wtyczkami nazywa się sferyczną równoległą rurą świetlną, która służy do pomiaru współczynnika rozproszenia światła kolimatora. Podczas pomiaru natężenie oświetlenia „celu ciała doskonale czarnego” i „białej wtyczki” jest mierzone odpowiednio przez fotodetektor, to znaczy odpowiednie wartości wskazań mierzone przez fotodetektor. Po obliczeniu można uzyskać współczynnik rozproszenia światła kolimatora.
