Sfera całkująca jako instrument integracji sfery

Jeśli Twoja aplikacja wymaga pomiaru szeroko rozbieżnej wiązki, an integrująca sfera to najlepsza opcja do rozważenia. jakiś integrująca sfera to element optyczny, który przechwytuje wiązkę światła i umożliwia pomiar mocy wiązki w warunkach, które w innym przypadku byłyby bardzo trudne. Szeroko rozbieżna wiązka, która może przepełnić zwykły otwór czujnika.

Integracja sferyczna

Wewnętrzna powierzchnia kuli pokryta jest mocno rozproszoną białą powłoką. Promień wchodzi do kuli przez otwór. Wewnętrzna powierzchnia jest tak mocno rozproszona, że ​​światło odbija się wielokrotnie we wszystkich kierunkach. To powoduje, że światło jest równomiernie rozprowadzane na całej wewnętrznej powierzchni kuli.

Możesz myśleć o nim jako o dyfuzorze, ale w trzech wymiarach istnieje wiele szczegółów konstrukcyjnych, które należy zoptymalizować pod kątem różnych zastosowań, w tym rozmiar kuli, rodzaj zastosowanego detektora, umieszczenie wewnętrznych przegród, aby zapobiec bezpośredniemu, aby zapobiec bezpośredniemu oświetlenie czujki przez źródło.

Ze względu na równomierny rozkład światła wewnątrz kuli, możemy użyć czujnika mocy, aby pobrać próbkę niewielkiej części wewnętrznej powierzchni kuli. Możemy zmierzyć moc, znając pole czujnika i pole powierzchni kuli. Możemy automatycznie zastosować współczynnik kalibracji, aby uzyskać całkowitą moc w sferze. Ta sztuczka optyczna sprawia, że ​​odczyty są niezależne od rozmiaru wiązki, rozbieżności pozycji.

Konsultacje

Możemy użyć sfery całkującej do pomiaru mocy ze źródeł, których wiązki są bardzo rozbieżne, takich jak diody LED, diody Vic CIL i inne diody laserowe oraz światłowody. Równoległe wiązki laserowe można również mierzyć, wykorzystując fakt, że sfera całkująca skutecznie tłumi wiązkę, mając tylko jej niewielką część.
Na przykład możemy wykorzystać szybką odpowiedź czujnika fotodiodowego i zmierzyć moce, które gdyby padły bezpośrednio na fotodiodę, spowodowałyby jej nasycenie.

Zalety sfery integrującej

• Kula jest zasadniczo niewrażliwa na niewspółosiowość wiązki.
• Kule integrujące mają również dodatkowe porty, z których można pobierać światło do innych zastosowań. Na przykład, aby wykonać pomiar spektralny lub przeanalizować czasowy kształt impulsu.
• Kule całkujące można wykorzystać do pomiaru przepuszczalności lub odbicia materiałów rozproszonych lub rozpraszających.
• Próbka testowa zostanie umieszczona w porcie wejściowym kuli lub w części przeciwnej do portu wejściowego, w zależności od szczegółów tego, co jest mierzone.
• Możemy również użyć kuli w odwrotnym kierunku zamiast używać jej jako urządzenia zbierającego do przechwytywania i pomiaru wiązki.
• Dodatkowo, promieniujące kule mogą być użyte do pomiaru całkowitego światła wypromieniowanego z lampy.
• Kula całkująca jest najczęściej używana w pomiarach optycznych.
• Możemy zmierzyć całkowitą moc światła bez żadnych niedokładności. Poza tym można łatwo zrozumieć odbicie i absorpcję próbek.

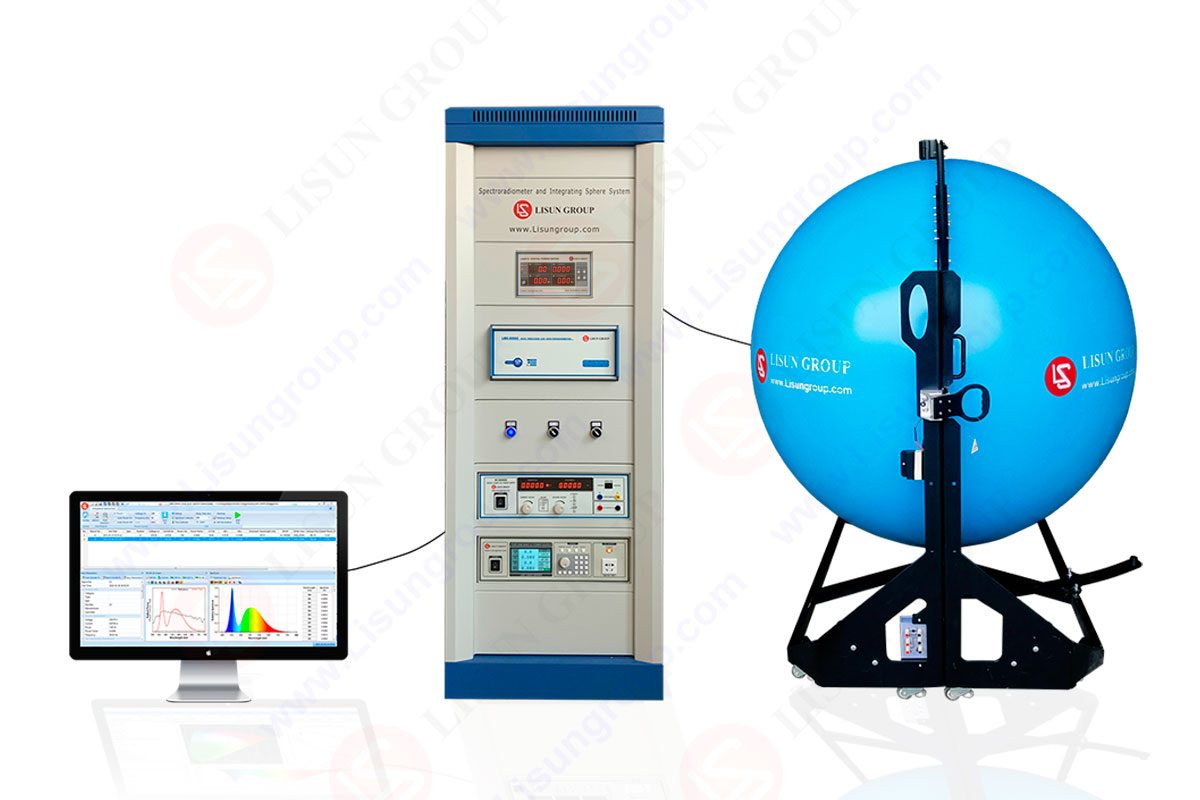

High Precision Spectroradiometer Integrujący system sfer

LPCE-2(LMS-9000) to spektroradiometr CCD o dużej precyzji. Posiada dobry system testowania sfery integracyjnej, który najlepiej nadaje się do pomiarów fotometrycznych i kolorymetrycznych wszystkich opraw oświetleniowych, takich jak lampy energooszczędne, lampy fluorescencyjne i lampy HID. Lampy HID to pompy sodowe wysokiego napięcia i lampy rtęciowe o wysokim napięciu.

Pomiary w danych końcowych spełniają wymagania CIE, EN i LM-79 klauzula 9.1. Pomiary te są przydatne do pomiarów fotometrycznych i kolorymetrycznych.

LPCE-2 Integracja Kuli System testowania LED spektroradiometru jest przydatny do pomiaru światła pojedynczych diod LED i produktów oświetleniowych LED. Jakość diod LED można sprawdzić, analizując ich fotometryczny, parametry kolorymetryczne i elektryczne.

Standardowa konfiguracja systemu

• integrująca sfera (LMS-9000C) cechy;
• Światłowód (CFO-1.5M)
• Cyfrowy miernik mocy (LS2050B)
• Źródło zasilania prądem stałym (DC3005)
• Źródło zasilania prądem zmiennym (LSP-500VARC)
• Sfera całkująca (IS-1.5MA i IS-0.3M(opcja))
• Standardowe źródło światła (SLS-50W i SLS-10W)
• Szafka 19-calowa (CASE-19IN)

Pomiary

• Kolorymetryczna: koordynacja chromatyczności, CCT, współczynnika kolorów, szczytowej długości fali, połowy szerokości pasma
• Fotometryczne: strumień świetlny, promieniowanie mocy, klasa efektywności energetycznej, EEI, sprawność strumienia źrenicy, współczynnik źrenicy, strumień cirtopowy i PPF
• Elektryczne: napięcie, prąd, moc, współczynnik mocy i współczynnik przesunięcia
• Test konserwacji optycznej diod LED: Strumień VS czas, CCT VS czas, CRI VS czas, Moc VS czas, Współczynnik mocy VS czas, Prąd VS czas, Sprawność strumienia VS czas.

Specyfikacja

• Dokładność widmowej długości fali: ± 0.3 nm, Powtarzalność długości fali: ± 0.1 nm
• Kroki skanowania próbki: ± 0.1 nm
• Dokładność współrzędnej chromatyczności (Δx, Δy): ±0.002 (pod standardową lampą A)
• Skorelowana temperatura barwowa CCT: 1,500 K ~ 100,000 0.3 K, dokładność CCT: ± XNUMX%
• Zakres wskaźnika renderowania kolorów: 0 ~ 100.0, Dokładność: ± (0.3% rd ± 0.3)
• Fotometryczny liniowy: ± 0.5%
• Światło rozproszone: <0.015% (600nm) i <0.03% (435nm)
• Czas integracji: 0.1 ~ 10,000 XNUMX ms
• Może mierzyć temperaturę wewnątrz i na zewnątrz sfery całkującej
• Metoda testowania strumienia: widmowa, fotometryczna i widmowa z rewizją fotometryczną
• System obejmuje dodatkowe źródło światła, a oprogramowanie zawiera funkcję samoczynnej absorpcji
• Może mierzyć temperaturę wewnątrz i na zewnątrz sfery całkującej
• Połączenie z komputerem za pomocą kabla USB. Oprogramowanie w wersji angielskiej można uruchomić w Win7, Win8, Win10 i Win11 (sterownik był certyfikowany przez Microsoft)
• LM-79 Raport fotometryczny, kolorymetryczny i dotyczący energii elektrycznej można wyeksportować w formacie PDF, a raport z testu konserwacji układu optycznego LED można wyeksportować w formacie Excel lub PDF

LISUN Model	LMS-9000C	LMS-9000CUV-VIS	LMS-9000CVIS-NIR
Długość fali	350-800nm	200-800nm	350-1050nm

Często Zadawane Pytania

Jaki jest cel sfery integrującej?
Kula całkująca rozprasza wchodzące światło w różnych kierunkach, odbijając je na całej powierzchni kuli. Ta cecha kuli całkującej sprawia, że ​​jest to idealny instrument do wielu zastosowań. Na przykład moc lasera, reflektancja, strumień i inne instrumenty promieniowania.

Jakie są wady sfery integrującej?
Oprócz zalet sfery integrującej, istnieją pewne wady. Powłoka ulega uszkodzeniu w przypadku źródła światła o dużej mocy. Uszkodzonej powłoki nie możemy używać, należy ją wymienić, jeśli ponownie użyjemy kuli. To kosztowne zadanie. Materiały użyte w tej procedurze to siarczan baru i tlenek magnezu.
