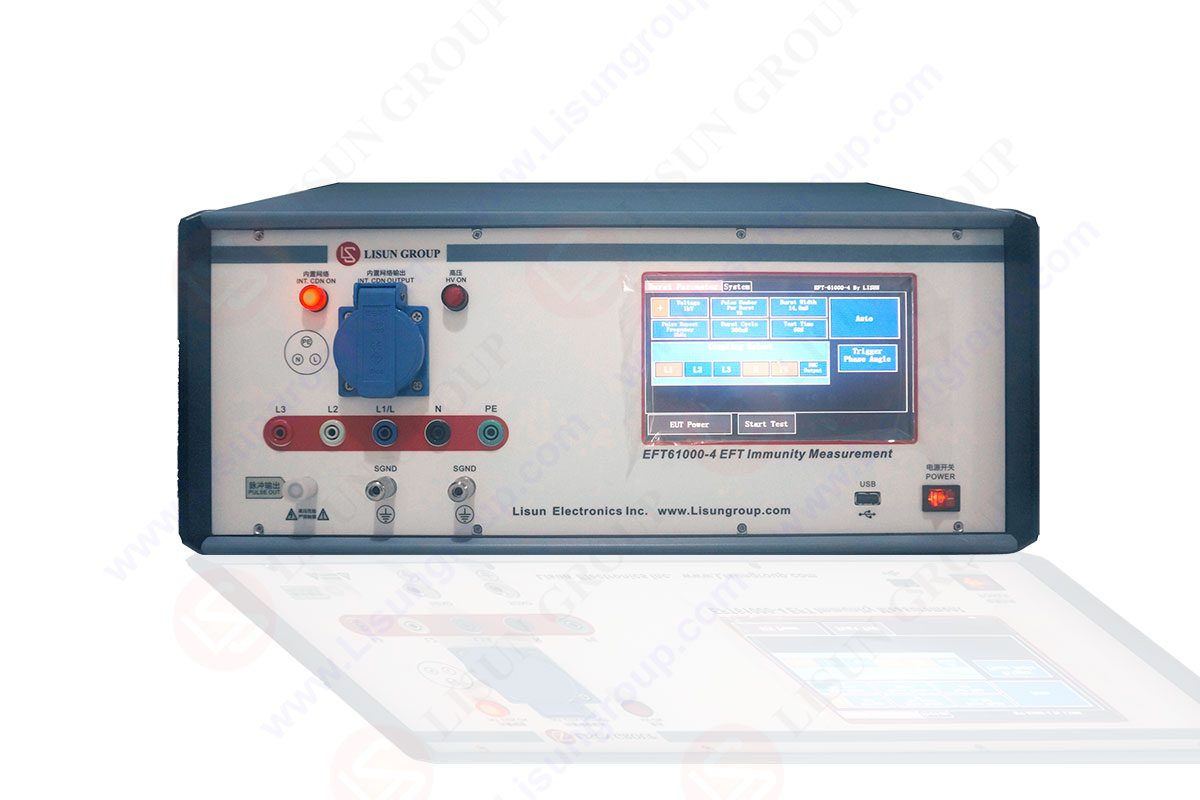

Metody i zasady pomiaru odporności oświetlenia LED EFT wg IEC 61000-4-4

Kiedy robisz IEC 61000-4-4 Test odporności na EFT, istnieją interfejsy L1, L2, L3, N i PE. PE i ziemia to dwie różne koncepcje. Szybka interferencja impulsów elektrycznych jest trybem wspólnym, na rysunku konfiguracji eksperymentalnej normy, widzimy kabel sygnałowy, który jest z generatora testowego, może łączyć się z odpowiednimi liniami energetycznymi (L1, L2, L3, N i PE) poprzez kondensator sprzęgający do wyboru, a ekran kabla sygnałowego łączy się z obudową sieć sprzęgająca / odsprzęgająca, a obudowa jest podłączona do referencyjnego zacisku uziemienia.

Wskazuje to, że interferencja impulsowa jest rzeczywiście stosowana między linią energetyczną a ziemią odniesienia, więc interferencja, która jest dodawana do linii elektroenergetycznej, jest interferencją w trybie wspólnym, a w eksperymentalnej metodzie zastosowania teczki sprzężonej szybki impuls elektryczny zostanie dodany do badany kabel przez rozproszoną pojemność, która znajduje się między płytką sprzęgającą a badanym kablem. Ale puls, który testowany kabel odebrał, jest nadal względny względem płaszczyzny odniesienia.

Zatem interferencja przykładana do badanego kabla przez zacisk sprzęgający jest nadal powszechnym trybem. Po potwierdzeniu charakteru zakłóceń możemy podjąć odpowiednie środki, aby sprzęt przeszedł test. Widzimy więc, że kondensator X (kondensator pracujący w trybie różnicowym) zastosowany w filtrach mocy nie może hamować interferencji EFT.

Jeśli urządzenie zawiera metalową powłokę, kondensatory Y (pojemność w trybie wspólnym) będą działać. Możemy ominąć EFT o wysokiej częstotliwości do skorupy, a następnie z powrotem do źródła sygnału poprzez rozproszoną pojemność, która między powłoką urządzenia a masą odniesienia, aby nie wejść do obwodu.

Mechanizm szybkiej interferencji impulsów elektrycznych powoduje awarie sprzętu, zgodnie z badaniami zagranicznych naukowców, energia pojedynczego impulsu jest niewielka, nie spowoduje to awarii sprzętu. Jednak sygnał interferencyjny pojemności impulsu połączenia linii aparatu ładującego, gdy powyższa energia zgromadzi się do pewnego stopnia, może spowodować awarię linii elektroenergetycznej (a także systemu).

Dlatego nastąpi błąd czasu dla błędu linii i będzie pewna szansa (nie może zagwarantować przedziału czasu błędu, zwłaszcza gdy testowane napięcie osiągnie punkt krytyczny). I trudno jest ocenić, czy urządzenie jest bardziej podatne na awarię, jeśli oddzielnie zastosuje pojedynczy impuls lub razem zastosuje grupę impulsów. I trudno powiedzieć, czy urządzenie jest bardziej czułe na impulsy dodatnie czy ujemne.

Praktyka pokazuje, że jedno urządzenie jest zwykle szczególnie wrażliwe na polaryzację kabla zasilającego pod pewnym rodzajem testowanego napięcia. Eksperymenty pokazują, że linia sygnałowa jest znacznie bardziej wrażliwa niż linia elektroenergetyczna na szybkie interferencje impulsów elektrycznych.

Skuteczne środki dla sprzętu, który przejdzie szybki test impulsu elektrycznego. Najpierw analizujemy metody wstrzykiwania interferencji: sygnał interferencyjny EFT jest sprzężony z głównymi liniami energetycznymi poprzez sprzężenie pojemności 33nF sieci odsprzęgającej (a kable sygnałowe lub sterujące stosują interferencję przez pojemnościowy zacisk sprzęgający, pojemność równoważna wynosi 100pF). Dla pojemności 33nF jego częstotliwość odcięcia wynosi 100K, co oznacza

Można przekazać sygnał zakłócający większy niż 100 kHz; ale dla pojemności 100 pF częstotliwość odcięcia wynosi 30 M, dopuszcza się tylko interferencje, których częstotliwość przekracza 30 MHz. Fala interferencji szybkiego impulsu elektrycznego wynosi 5ns / 50ns, częstotliwość powtarzania wynosi 5K, czas trwania impulsu wynosi 15 ms, okres powtarzania serii wynosi 300 ms. Zgodnie z transformacją Fouriera jego widmo wynosi od 5K do 100 M dyskretnych linii widmowych, a odległość między każdą linią widmową to częstotliwość powtarzania impulsów.

Po powyższym możemy wiedzieć, że pojemność sprzęgająca, która stosuje interferencję, odgrywa rolę filtra górnoprzepustowego, ponieważ impedancja pojemności maleje wraz ze wzrostem częstotliwości, niska częstotliwość interferencji nie będzie sprzężona z EUT, tylko sygnał interferencyjny o wyższych częstotliwościach wejdzie do EUT. Kiedy dodamy indukcyjność trybu wspólnego do obwodu EUT (ze szczególnym uwzględnieniem tego, indukcyjność trybu wspólnego musi zostać dodana do głównej linii zasilającej i jej linii powrotnej, inaczej osiągnie nasycenie, a zatem nie może osiągnąć celu osłabienia zakłóceń), tłumi niektóre interferencje wysokiej częstotliwości, ponieważ impedancja pojemności wzrasta wraz ze wzrostem częstotliwości. Dlatego sygnał interferencyjny, który faktycznie zastosował do EUT, opuścił jedynie częstotliwość pośrednią.
