Charakterystyka techniczna i analiza zastosowania testów parametrów optycznych LM-79 Goniofotometr z ruchomym detektorem (lustro typu C)

1. Wstęp

Wraz z dynamicznym rozwojem technologii oświetleniowej, stale pojawiają się nowe produkty oświetleniowe, takie jak źródła światła LED, lampy ogrodnicze i inteligentne oświetlenie. Ich parametry optyczne, takie jak rozkład natężenia światła, strumień świetlny, skuteczność świetlna i współczynnik olśnienia, bezpośrednio wpływają na efekt świetlny, energooszczędność i komfort użytkowania, stanowiąc kluczowe wskaźniki oceny w badaniach i rozwoju produktów, kontroli jakości produkcji i dostępie do rynku. Tradycyjny sprzęt do badania parametrów optycznych charakteryzuje się ograniczonym zakresem pomiaru, niewystarczającą dokładnością i słabą kompatybilnością, co uniemożliwia spełnienie zróżnicowanych i precyzyjnych wymagań testowych stawianych nowoczesnym produktom oświetleniowym.

Jako specjalistyczny sprzęt do pomiaru parametrów optycznych w całej przestrzeni, LM-79 Goniofotometr z ruchomym detektorem (lustrzany typu C) precyzyjnie uzyskuje krzywe rozkładu natężenia światła i różne pochodne parametry optyczne poprzez symulację charakterystyki promieniowania pełnoprzestrzennego źródeł światła, stając się kluczowym wsparciem dla standaryzowanych testów w branży oświetleniowej. LISUN LSG-6000 LM-79 Goniofotometr z ruchomym detektorem (typ lustra C) to pełnoprzestrzenny goniofotometr, ulepszony i opracowany na podstawie LM-79-19, osiągając kompleksowe przełomy w zakresie dokładności testów, zakresu funkcjonalnego i adaptowalności źródeł światła, a także w pełni spełniając wymogi wielu międzynarodowych i krajowych norm. Niniejszy artykuł, przyjmując ten system za obiekt badań, dogłębnie analizuje jego zalety techniczne i wartość użytkową, stanowiąc punkt odniesienia dla firm oświetleniowych i instytucji testujących w zakresie doboru sprzętu.

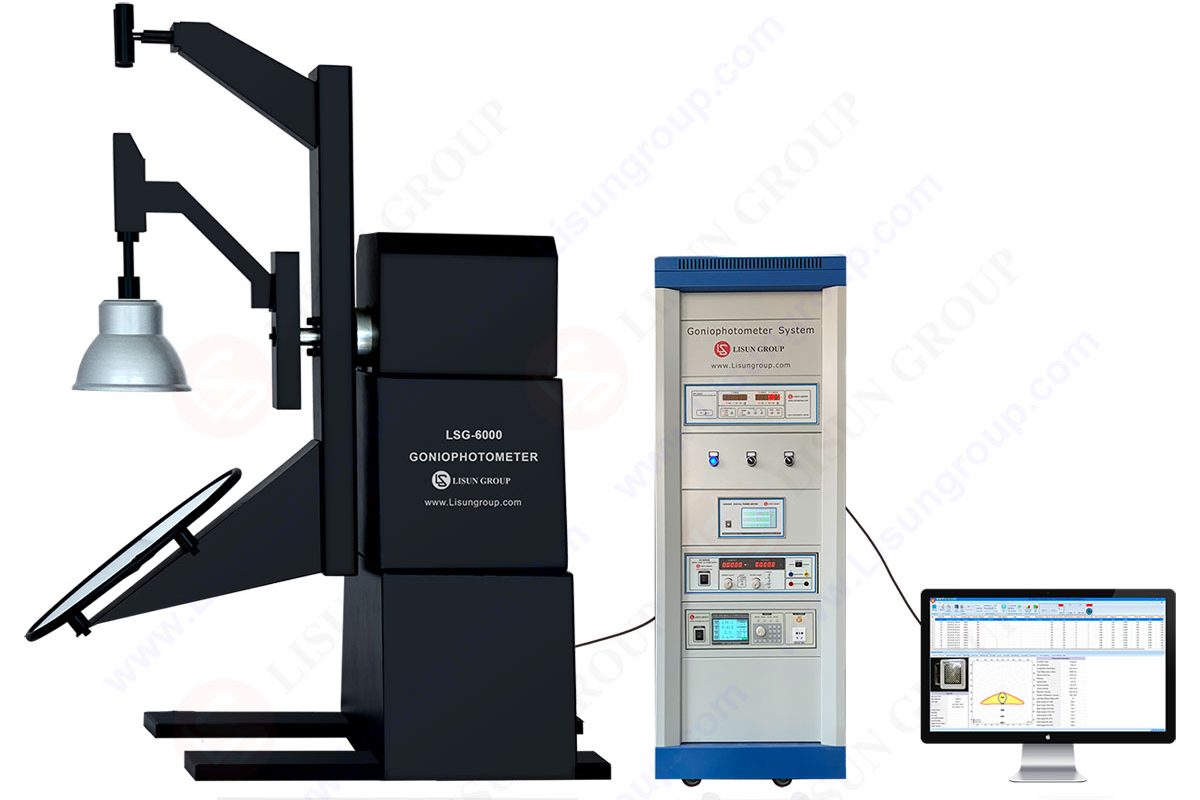

LM-79 Goniofotometr z ruchomym detektorem (lustro typu C)

2. Podstawowe standardy i wartość testowania LM-79 Goniofotometr z ruchomym detektorem (lustro typu C)

2.1 Podstawowy system standardów zgodności

Prace badawczo-rozwojowe i produkcja LISUN LSG-6000 LM-79 Goniofotometr z ruchomym detektorem (typ lustra C) ściśle przestrzega głównych międzynarodowych i krajowych norm testowania oświetlenia, tworząc kompleksowy system zgodności ze standardami: 1. Normy międzynarodowe: LM-79-24, LM-79-19 *Pomiary elektryczne i fotometryczne produktów oświetleniowych w stanie stałym*; Punkt 6.1.1.3 EN13032-1 *Lampy i oświetlenie — Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych — Część 1: Pomiar i format pliku*; CIE S025 *Metody badań lamp LED, opraw oświetleniowych LED i modułów LED*; CIE 121 *Fotometria opraw oświetleniowych i goniofotometria*, zapewniające międzynarodową uniwersalność wyników badań. 2. Normy regionalne i krajowe: Zgodne z normami regionalnymi, takimi jak SASO 2902 i IS 16106, a także krajowe normy GB, spełniające wymagania testowe dotyczące dostępu do rynku w różnych regionach. 3. Przepisy branżowe: Zgodność z odpowiednimi normami IESNA i przepisami UE dotyczącymi efektywności energetycznej, takimi jak (UE) 2019/2015, zapewniająca zgodne z przepisami wsparcie testowe w zakresie certyfikacji efektywności energetycznej produktów.

2.2 Podstawowa wartość testowania parametrów optycznych

Podstawowa wartość LM-79 Goniofotometr z ruchomym detektorem (typ lustra C) służy do przeprowadzania kompleksowych, dokładnych i ilościowych testów parametrów optycznych produktów oświetleniowych, a wyniki testów są stosowane przez cały cykl życia produktu: 1. Etap badań i rozwoju: optymalizacja projektu optycznego, poprawa jednorodności oświetlenia, redukcja olśnienia i skrócenie cykli badań i rozwoju dzięki testowaniu rozkładu natężenia światła w całej przestrzeni. 2. Kontrola jakości produkcji: testowanie kluczowych parametrów partii, takich jak strumień świetlny i skuteczność świetlna, w celu zapewnienia spójności wydajności między partiami produktów i zmniejszenia liczby produktów niezgodnych wprowadzanych na rynek. 3. Dostęp do rynku: dostarczanie autorytatywnych raportów z testów produktów w celu uzyskania certyfikatów, takich jak 3C, CE i ENERGY STAR, spełniających wymagania zgodności w zakresie dostępu do rynku. 4. Zastosowanie inżynieryjne: eksportowanie plików w standardowych formatach, takich jak CIE, IES i LDT, które można bezpośrednio zaimportować do oprogramowania do projektowania oświetlenia, takiego jak DiaLux, zapewniając dokładne wsparcie danych dla oświetlenia architektonicznego, oświetlenia drogowego i innych projektów inżynieryjnych.

3. Podstawowe technologie i parametry wydajnościowe LISUN LSG-6000 LM-79 Goniofotometr z ruchomym detektorem (lustro typu C)

3.1 Innowacyjny projekt techniczny

1. Synchronizowana struktura pomiarowa z dwiema sondami: System wykorzystuje sondę bliskiego i dalekiego pola z lustrem odbijającym. Sonda i lustro obracają się wokół oprawy, podczas gdy oprawa testowa pozostaje całkowicie nieruchoma, co zapewnia precyzyjne wykrywanie promieniowania źródła światła przez sondę i zapobiega błędom testowym spowodowanym ruchem oprawy. 2. Precyzyjny układ napędowy: Wyposażony w serwosilniki Mitsubishi i niemieckie enkodery, zapewniające wysoką precyzję i stabilność pracy bez drgań podczas uruchamiania i zatrzymywania, co gwarantuje dokładność kontroli kąta. 3. Urządzenie do kalibracji lasera krzyżowego: Wyposażony w specjalny system kalibracji lasera krzyżowego, który umożliwia szybkie i dokładne ustalenie pozycji instalacji testowanego źródła światła, redukując błędy pozycjonowania wpływające na wyniki testu. 4. Funkcja rozszerzalności widmowej: LSG-6000CCD model można łączyć z LPCE-2 wysoce precyzyjny, szybki spektrofotometr i system kuli całkującej tworzący goniofotometr do pomiaru przestrzennego rozkładu promieniowania, realizujący badania rozkładu przestrzennego skorelowanych parametrów temperatury barwowej i barwy spektralnej, odpowiedni do badań rozkładu przestrzennego PAR, PPF i PPFD oświetlenia ogrodniczego.

3.2 Kluczowe parametry wydajnościowe

Podstawowe parametry wydajnościowe LISUN LSG-6000 LM-79 Goniofotometr z ruchomym detektorem (typ lustra C) osiąga wiodące w branży poziomy, zapewniając dokładność i stabilność testu: – Kontrola kąta: Zakres obrotu lustra/ruchomej sondy ±180° (lub 0~360°), dokładność kąta 0.05°, rozdzielczość kąta 0.001°, umożliwiający dokładne uchwycenie zmian natężenia światła w całej przestrzeni. – Dokładność sondy: Przyjmuje termostatyczną sondę fotometryczną klasy L, f1′ < 1.5%, zgodną z normą DIN5032-6 / CIE Pub. No. 69, zapewniającą dokładność wykrywania natężenia światła. – Parametry testu: W pełni mierzy natężenie światła, rozkład natężenia światła, strefowy strumień świetlny, skuteczność świetlną, rozkład luminancji, współczynnik wykorzystania, ocenę olśnienia (UGR), maksymalny stosunek odstępu do wysokości, wykres izoluksów, efektywny kąt wiązki, EEI i inne wskaźniki, obejmujące podstawową ocenę wydajności optycznej produktów oświetleniowych. – Wyjście danych: Obsługuje eksport w wielu standardowych formatach, w tym CIE, IES, LDT, kompatybilnych z popularnym oprogramowaniem do projektowania oświetlenia, co zapewnia wygodę zastosowań inżynierskich. – Zgodność oprogramowania: Dwujęzyczne oprogramowanie w języku chińsko-angielskim działa w systemach Win7 do Win11, komunikując się z komputerami za pomocą interfejsu RS-485/USB, co zapewnia łatwą obsługę.

3.3 Adaptowalność wielomodelowa

System oferuje wiele modeli, co pozwala na elastyczną konfigurację w zależności od rozmiaru, wagi i środowiska testowego testowanej oprawy. Szczegółowe porównanie parametrów przedstawiono w tabeli 1.

Tabela 1 Porównanie parametrów LISUN LSG-6000 Seria LM-79 Goniofotometr z ruchomym detektorem (lustro typu C)

Dodatkowo system można wyposażyć w specjalne sondy fotometryczne takie jak: PHOTO-UVA-A, PHOTO-UVB-A oraz PHOTO-UVC-A do przeprowadzania badań rozkładu światła źródeł promieniowania UV w pasmach 320~400 nm (UVA), 275~320 nm (UVB) i 200~270 nm (UVC), co jeszcze bardziej rozszerza scenariusze zastosowań.

4. Zastosowanie przemysłowe i wartość praktyczna LISUN LSG-6000 LM-79 Goniofotometr z ruchomym detektorem (lustro typu C)

4.1 Zastosowanie różnych źródeł światła

Dzięki silnej kompatybilności, to LM-79 Goniofotometr z ruchomym detektorem (typ lustra C) spełnia wymagania testowe dla wszystkich typów źródeł światła, obejmując główne scenariusze zastosowań w branży oświetleniowej: 1. Źródła światła i oprawy LED: w tym produkty LED do zastosowań wewnętrznych, takie jak żarówki, reflektory, panele świetlne i świetlówki, a także produkty LED do zastosowań zewnętrznych, takie jak lampy uliczne, lampy tunelowe i reflektory, z dokładnym rozkładem natężenia światła w całej przestrzeni i testami efektywności energetycznej. 2. Oświetlenie ogrodnicze: LSG-6000CCD wspiera testowanie rozkładu przestrzennego PAR, PPF i PPFD, nadaje się do optycznego wykrywania wydajności lamp wzrostu roślin, zapewniając wsparcie danych dla badań i rozwoju oraz optymalizacji produktów oświetleniowych ogrodniczych. 3. Źródła światła HID: w tym lampy sodowe wysokoprężne, lampy metalohalogenkowe i inne tradycyjne lampy wyładowcze dużej intensywności, spełniające wymagania kontroli jakości i oceny efektywności energetycznej tradycyjnych produktów oświetleniowych. 4. Oświetlenie specjalne: nadaje się do testowania parametrów optycznych oświetlenia krajobrazowego, oświetlenia przeciwwybuchowego, oświetlenia awaryjnego i innego specjalistycznego sprzętu oświetleniowego, zapewniając, że produkty spełniają wymagania dotyczące zastosowań w określonych scenariuszach.

4.2 Wartość podstawowa w praktyce przemysłowej

1. Zwiększenie wydajności i dokładności testów: W porównaniu z tradycyjnym sprzętem, system realizuje w pełni automatyczne testy bez ingerencji ręcznej, znacznie skracając cykle testowe. Dokładność kąta 0.05° i sonda klasy L zapewniają dokładność i powtarzalność danych testowych, redukując ryzyko błędu ludzkiego.
2. Wspieranie innowacyjnych prac badawczo-rozwojowych nad produktami: Dzięki pełnoprzestrzennym krzywym rozkładu natężenia światła, ocenom olśnienia, wykresom izoluksów i innym danym, personel badawczo-rozwojowy może dokładnie lokalizować wady konstrukcji optycznej, optymalizować krzywe rozkładu światła i zwiększać konkurencyjność produktu na rynku.
3. Zapewnienie jakości i zgodności produktu: Ścisłe przestrzeganie norm, takich jak LM-79 seria, wyniki testów są wiarygodne i spełniają wymagania kontroli fabrycznej oraz niezależnych testów certyfikacyjnych, co pomaga produktom bezproblemowo wprowadzać się na rynki światowe.
4. Kompleksowe wsparcie posprzedażowe: Dzięki ponad 10-letniemu doświadczeniu na rynku, LISUN utworzyła profesjonalny zespół inżynierów serwisu oferujący pełen zakres rozwiązań posprzedażowych, zapewniający terminowe wsparcie techniczne i konserwację sprzętu w celu zapewnienia długoterminowej, stabilnej pracy.

5. Wniosek

Poprzez kompleksową analizę zgodności z normami, podstawowych technologii, parametrów wydajności i zastosowań przemysłowych LISUN LSG-6000 LM-79 Goniofotometr z ruchomym detektorem (lustro typu C)W artykule tym wyciągnięto następujący wniosek: jako urządzenie najwyższej klasy do testowania parametrów optycznych w pełnej przestrzeni, system w pełni spełnia wiele autorytatywnych norm międzynarodowych i krajowych, w tym LM-79-24, LM-79-19 oraz EN13032-1Dzięki innowacyjnym rozwiązaniom, takim jak napęd serwosilnika, synchroniczny pomiar z dwiema sondami i krzyżowa kalibracja laserowa, urządzenie osiąga niezwykle wysoką dokładność pomiaru z dokładnością kąta 0.05° i sondą fotometryczną klasy L. W pełni pokrywa kluczowe testy parametrów optycznych, takie jak rozkład natężenia światła, strumień świetlny i skuteczność świetlna. Dzięki konfiguracji wielomodelowej i opcjonalnym sondom UV, urządzenie dostosowuje się do testowania źródeł LED, lamp do uprawy roślin, źródeł HID i innych produktów, zapewniając zintegrowane rozwiązanie dla badań i rozwoju, produkcji i testów w branży oświetleniowej.

W miarę rozwoju technologii oświetleniowej w kierunku inteligencji, efektywności energetycznej i personalizacji, wymagania dotyczące testowania parametrów optycznych produktów oświetleniowych będą stawać się coraz bardziej złożone, co będzie wiązać się z wyższymi wymaganiami dotyczącymi dokładności, skalowalności funkcjonalnej i inteligencji sprzętu testującego. W przyszłości LM-79 Goniofotometr z ruchomym detektorem (typ lustra C) będzie rozwijał się w trzech kierunkach: po pierwsze, inteligentna modernizacja, realizacja przechowywania danych w chmurze, zdalnego monitorowania i inteligentnej analizy danych testowych za pośrednictwem IoT i dużych zbiorów danych; po drugie, integracja funkcjonalna, dalsza integracja analizy widmowej, obliczeń efektywności energetycznej i innych funkcji w celu realizacji zintegrowanych testów wieloparametrowych; po trzecie, miniaturyzacja i przenośność, tworzenie kompaktowych urządzeń do testów na miejscu w celu spełnienia wymagań akceptacji inżynieryjnej i kontroli jakości w terenie.

Jako twórca sprzętu do testowania oświetlenia, LISUN nadal będzie koncentrować się na innowacjach technologicznych LM-79 Goniofotometr z ruchomym detektorem (lustrzany typu C) optymalizuje wydajność produktu, rozszerza scenariusze zastosowań i dostosowuje się do potrzeb testowych coraz nowszych produktów oświetleniowych. Dzięki ciągłemu postępowi technologicznemu LM-79 System goniofotometru będzie odgrywał coraz ważniejszą rolę w jakościowym rozwoju przemysłu oświetleniowego, zapewniając solidne wsparcie techniczne w zakresie poprawy wydajności produktów oświetleniowych i wdrażania standardów branżowych.
